倾斜式皮带爬坡上料输送设备结构

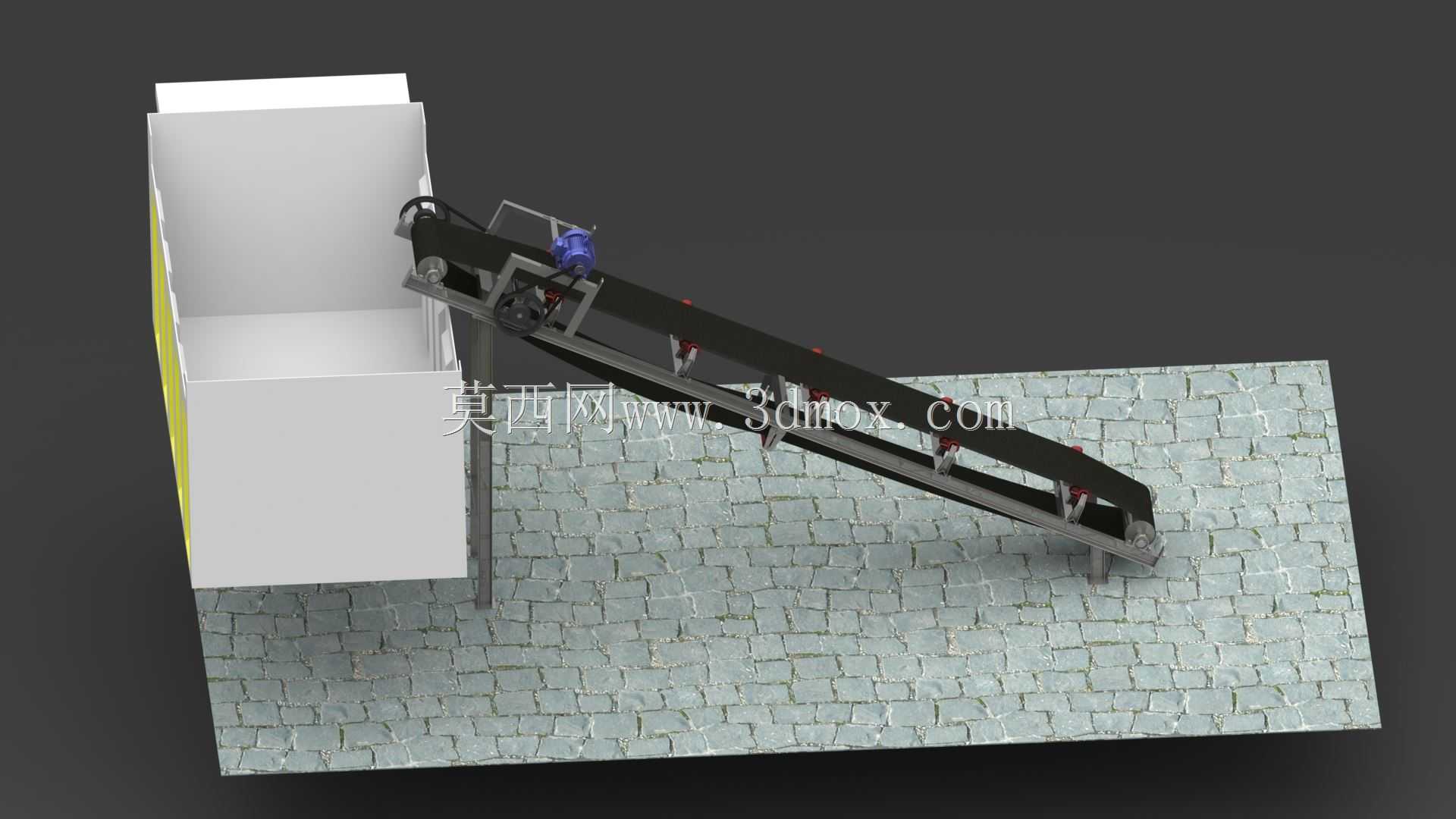

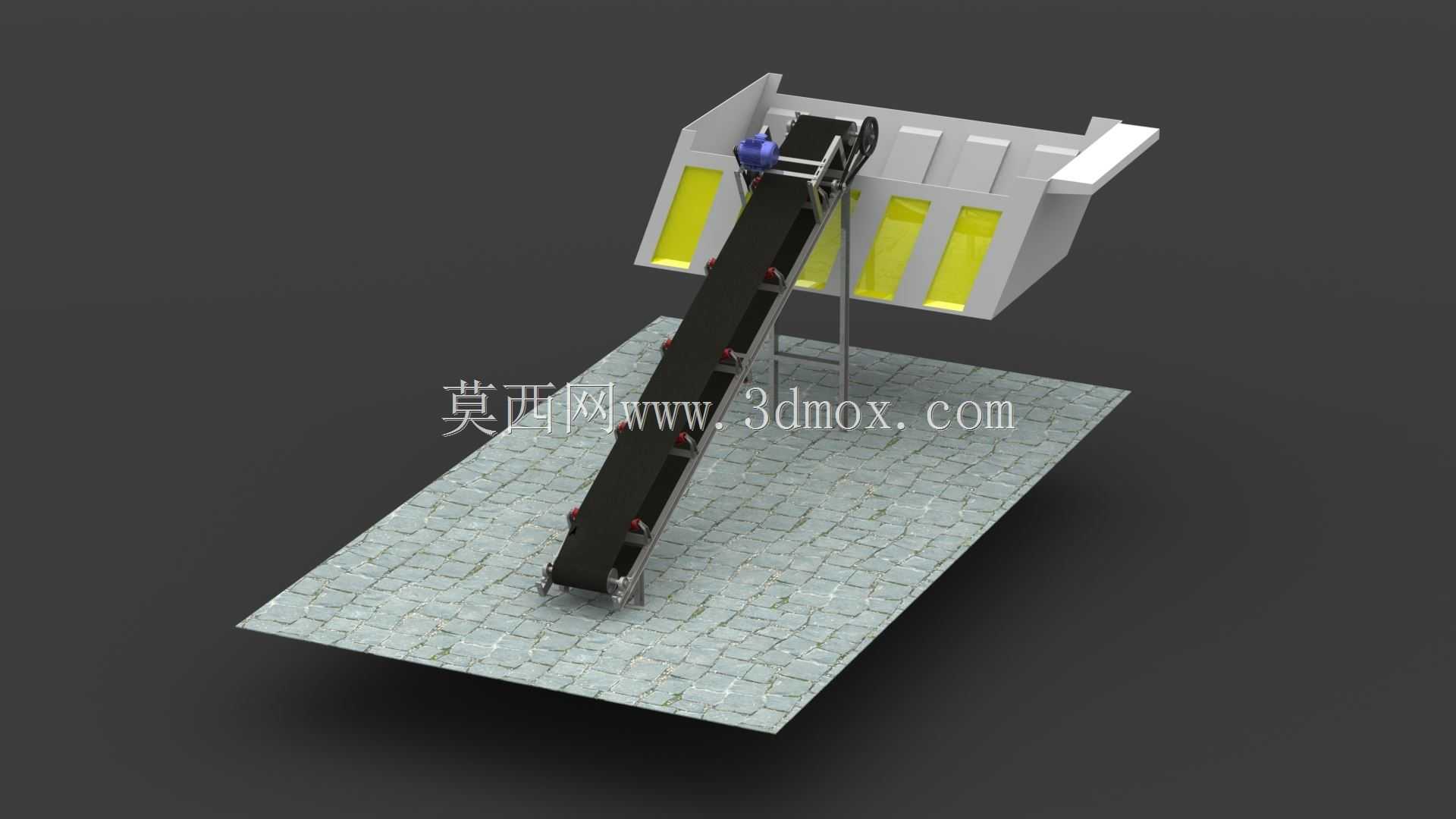

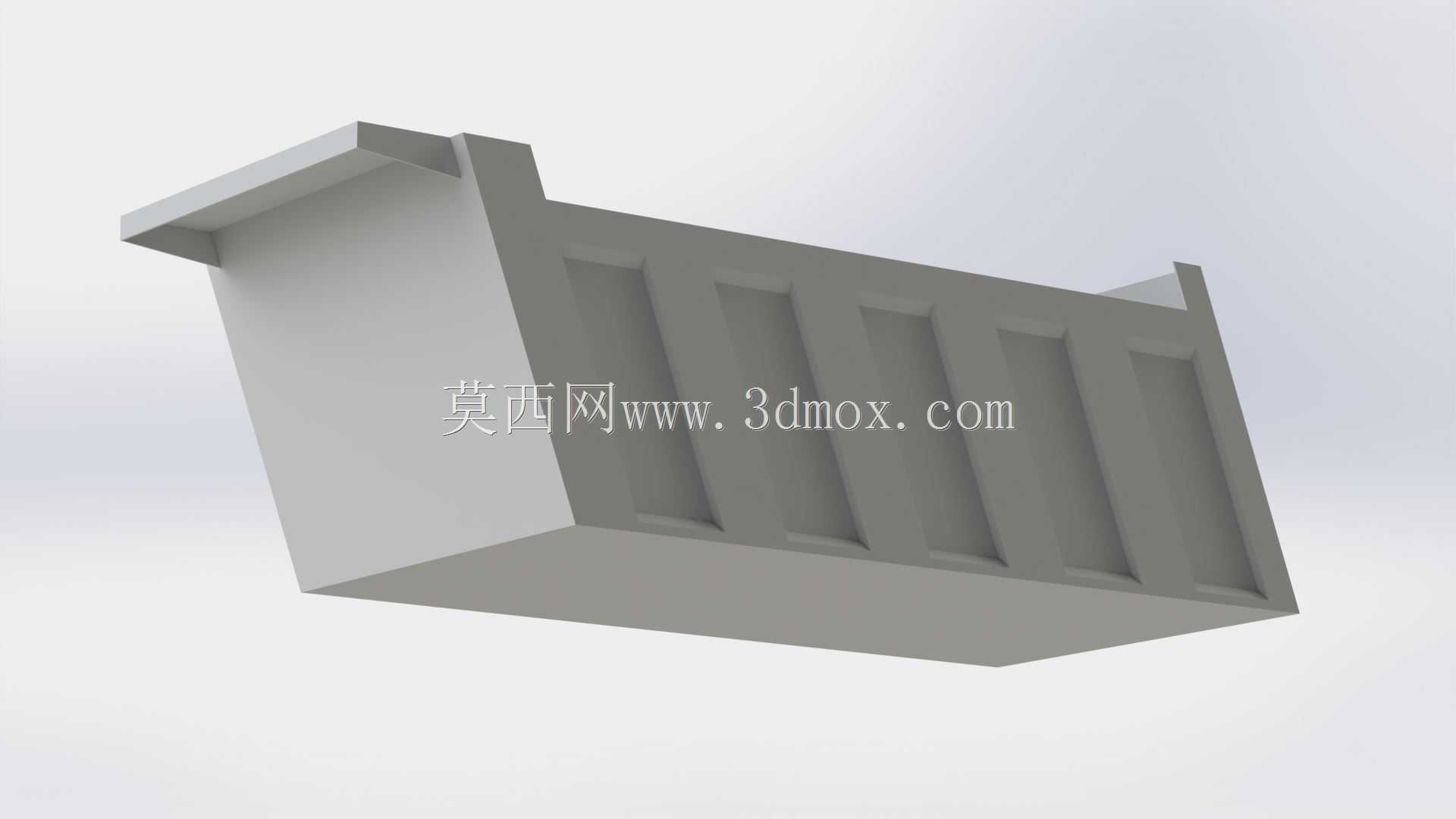

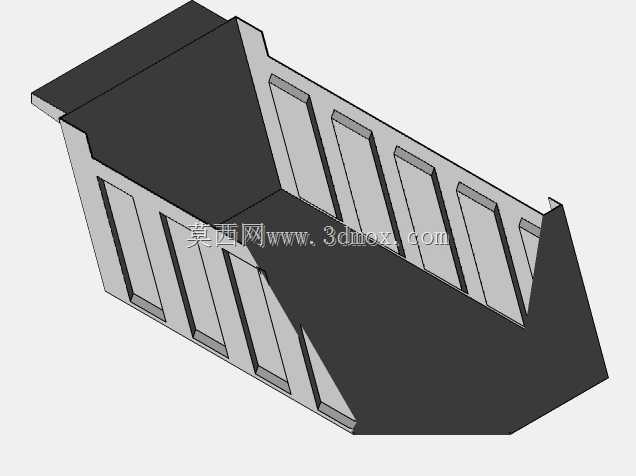

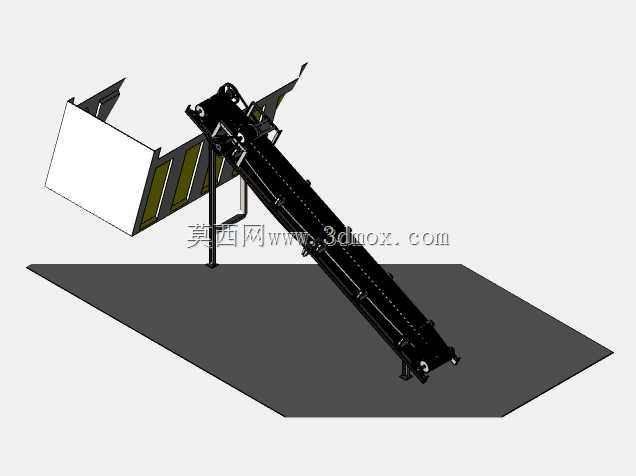

　　在散料、块状物料的车间转序、料仓上料作业场景里，这类倾斜布置的皮带爬坡输送结构是衔接低位出料端与高位受料设备的核心中转单元，常见于食品加工、建材分装、废旧物料分选、小型零部件加工生产线的物料流转环节，用来替代人工抬料、叉车反复转运的低效作业模式，解决不同高度工位间的物料连续输送需求。从结构组成来看，整套设备包含倾斜布置的皮带输送主体、上部受料料斗、下部接料端、支撑机架、驱动辊组与改向辊组几个核心部分，皮带表面做了防滑处理，避免爬坡角度过大时物料出现下滑、滚落的问题，上部的敞口料斗带有多块竖向分隔的挡料板，能够将输送上来的物料按预设导流方向分流到后续的不同工位，料斗边缘做了外翻的折边结构，减少物料洒落至设备外部的概率。

　　设计过程中首先要确定的是爬坡倾角，结合常见散料的安息角参数，这类设备的倾斜角度通常控制在18度到28度区间，角度过小会拉长设备整体占地长度，角度过大则会导致物料在输送过程中打滑回落，皮带两侧加装的固定挡边能够避免颗粒状物料从皮带侧边撒漏，支撑机架采用方管焊接结构，中间设置多组横向支撑横梁来提升机架整体刚性，避免皮带满载运行时出现机架晃动、皮带跑偏的问题。驱动单元布置在设备上部的高位端，也就是靠近出料料斗的位置，这种布置方式能够让皮带的紧边处于下部承载段，提升输送过程的皮带张紧稳定性，减少运行过程中的皮带抖动，下部接料端的进料口做了扩口设计，方便人工或者前端出料设备将物料倾倒至皮带上，接料端底部设置的可调支脚能够根据现场地面的平整度调整设备水平度，保证皮带运行时两侧张力一致。

　　安装边界方面，设备下部接料端的高度通常匹配常规作业平台或者地面出料口的高度，上部出料端的高度则根据后续受料设备的进料口高度做适配，整体占地宽度在1米到1.2米区间，长度随爬坡高度调整，设备两侧预留至少300mm的检修空间，方便日常对辊组轴承加注润滑脂、调整皮带张紧度、清理皮带表面粘附的物料残留。实际使用过程中，这类输送结构能够适配单重5kg以下的散状、块状、小包装物料的连续输送，运行速度可以根据前端出料节拍调整，避免出现物料堆积在皮带上的情况，料斗内部的分隔板可以根据后续工位的数量调整间距，实现单路输送多路分料的功能，不需要额外加装分料机构，减少生产线的设备投入成本。

　　机架的焊接位置都做了去焊渣、打磨处理，避免尖锐棱角划伤操作人员，皮带的张紧机构布置在下部改向辊的两端，调整时两侧同步调整张紧螺栓，保证改向辊与驱动辊保持平行，防止皮带运行时出现跑偏磨损侧边的问题。针对不同的物料特性，皮带可以更换为耐油、耐腐蚀、食品级的不同材质，挡边高度也可以根据物料的粒度大小调整，当输送粒度较大的块状物料时，适当加高挡边高度，同时降低皮带运行速度，避免物料滚落；当输送粉状物料时，可以在皮带上部加装密封盖板，减少输送过程中的粉尘飞扬，改善车间作业环境。
