V型八缸动力总成内部传动结构

在商用车动力总成、大排量乘用车辆以及小型通用动力机组的开发环节中，V型八缸动力单元的内部传动匹配一直是结构设计的核心难点，不少初入行业的结构工程师在搭建配气机构与曲轴输出端的传动链路时，常出现正时匹配偏差、齿轮啮合侧隙不合理、活塞运动与气门开闭时序错位的问题，最终导致样机运行时出现抖动、异响甚至气门顶活塞的致命故障。这套三维结构完整还原了V8动力单元从动力输出到配气传动的全链路运动关系，能为设计阶段的运动仿真、干涉校验提供直观的结构参考。

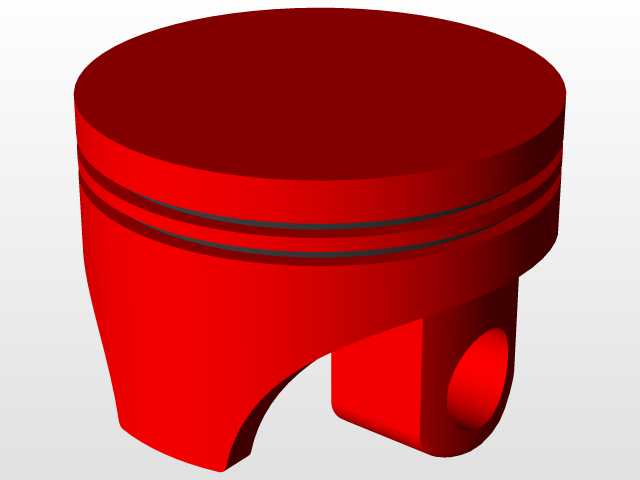

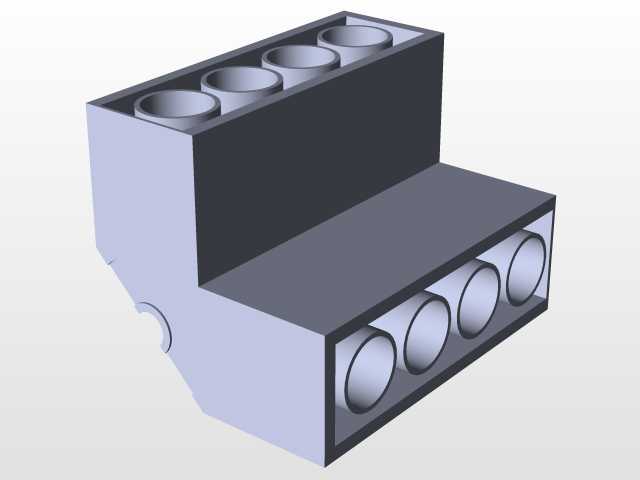

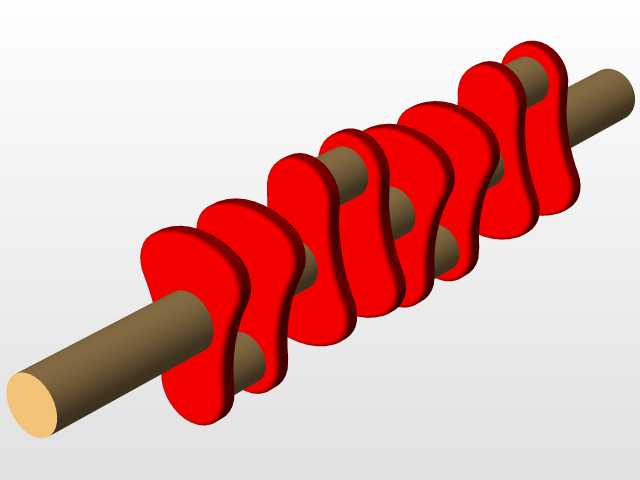

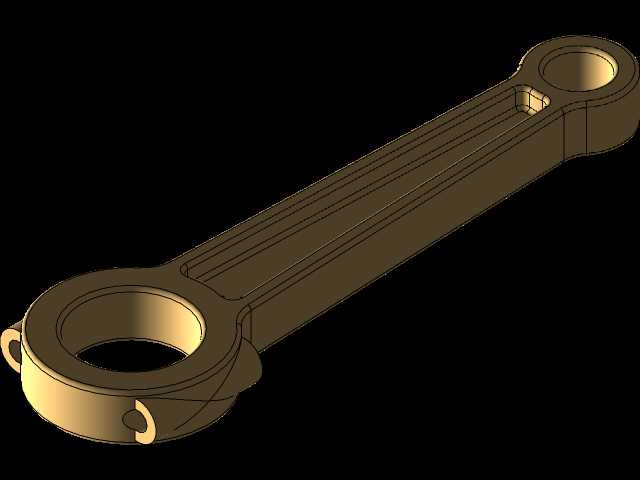

从实际应用场景来看，这类V型布局的动力单元常被搭载在需要大扭矩输出的重载货运车辆、高性能乘用车型以及固定式工业动力机组上，相比直列布局的同排量机型，V8结构的整机长度更短，曲轴的配重平衡更容易实现，运行时的一阶、二阶振动能通过两侧缸体的对称布局抵消大半，对安装基座的抗振要求更低，适配更多紧凑安装空间的动力舱布局。这套结构在设计时优先考虑了运动协调性，两侧缸体呈90度夹角布置，每侧四个气缸的活塞通过连杆与曲轴的连杆轴颈连接，曲轴的输出端延伸出机体外部，可直接连接飞轮端与负载传动系统，安装时需要预留输出轴的轴向窜动间隙，同时保证机体安装脚的平面度公差控制在0.1mm以内，避免运行时因安装面不平导致曲轴轴承受力不均出现早期磨损。

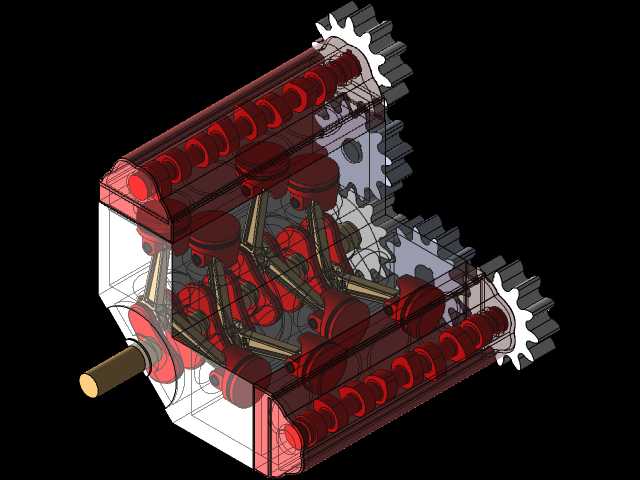

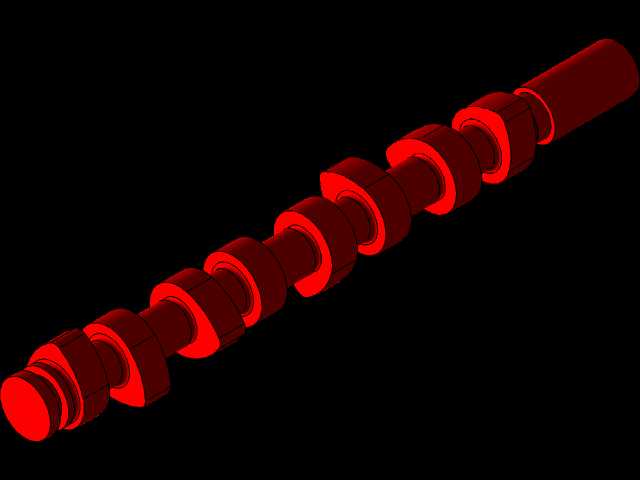

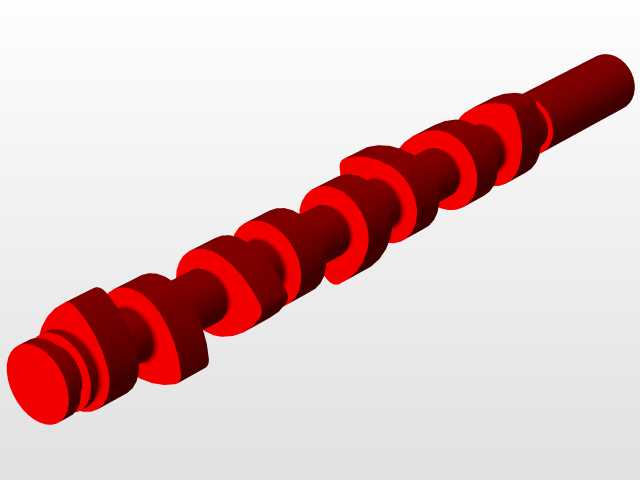

传动链路的设计是这套结构的核心亮点，曲轴前端的正时齿轮通过中间惰轮分别连接两侧缸盖顶部的凸轮轴齿轮，齿轮的啮合侧隙严格控制在0.15-0.25mm之间，既保证传动过程中不会因热膨胀出现卡滞，也不会因侧隙过大导致配气正时出现偏差。凸轮轴上的凸轮型线经过匹配设计，能精准控制每个气缸的进排气门开闭时序，与活塞的上下运动行程完全同步，活塞运行到上止点时，对应气缸的进排气门均处于关闭状态，压缩行程结束时火花塞点火做功，推动活塞下行带动曲轴旋转，整套运动链路没有干涉点，在建模阶段就完成了全行程的运动仿真校验，各运动部件之间的最小安全间隙保持在1mm以上，即使考虑零件加工公差与热膨胀量，也不会出现运动剐蹭的问题。

从外形尺寸与安装边界来看，这套V8动力结构的机体宽度比同排量直列六缸机型宽出约20%，但整机长度缩短近30%，安装时需要在动力舱两侧预留足够的检修空间，方便后期调整气门间隙、更换正时齿轮等维护操作。机体顶部的气门室罩盖采用透明化的结构展示，能直观看到内部气门弹簧、摇臂的运动状态，底部的油底壳预留了足够的储油空间，可满足润滑系统的机油存储需求，曲轴的输出轴采用标准的花键结构，可匹配不同规格的飞轮与离合器总成，适配不同的负载连接需求。

不少工程师在设计V型发动机时容易忽略齿轮传动的润滑路径，这套结构在正时齿轮室的位置预留了喷油润滑通道，机油通过机体内部的油道输送到齿轮啮合位置，能持续带走齿轮啮合产生的热量与磨屑，延长齿轮的使用寿命。同时两侧缸体的冷却水道是连通设计，冷却液从机体一侧进入，环绕每个气缸套后流向缸盖内的冷却腔，最终从另一侧的出水口排出，能保证各气缸的工作温度均匀，避免出现局部过热导致的活塞拉缸、缸盖变形等问题。在实际建模过程中，这类对称布局的结构可以先完成单侧缸体、缸盖、配气机构的建模，再通过镜像装配完成另一侧的结构搭建，能大幅提升建模效率，同时保证两侧结构的参数一致性，减少因手动装配导致的位置偏差。需要注意的是，镜像装配后需要重新校验两侧凸轮轴的正时角度，避免因镜像对称导致气门开闭时序反转，出现发动机无法正常启动的问题。
