Dynalab测试用盒式电子实验装置结构

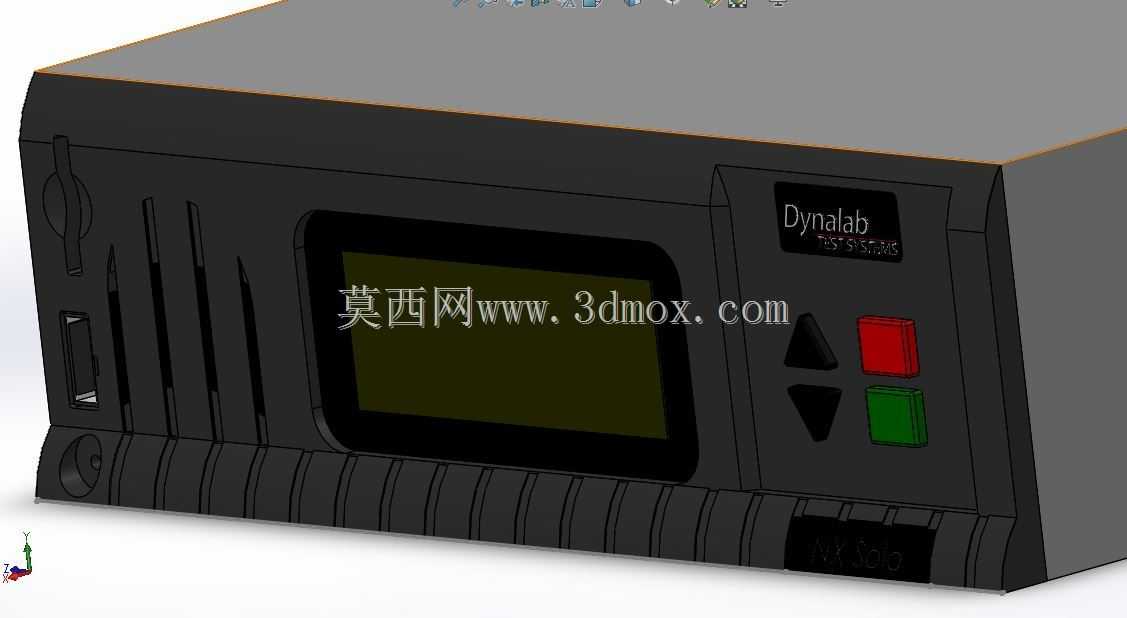

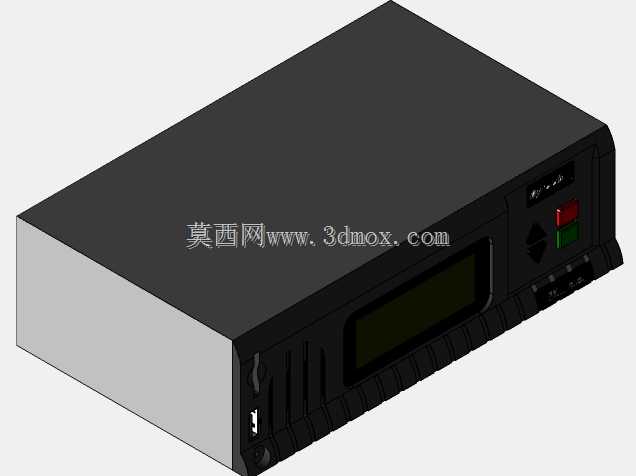

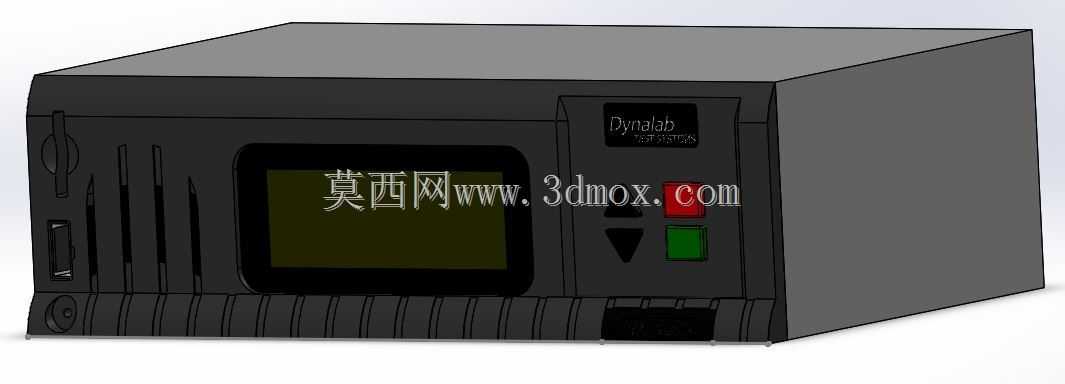

　　这款盒式电子实验装置的结构设计，核心围绕实验室桌面级电气测试场景的实际使用需求展开，日常可放置在实验台架上完成小功率电路信号测试、实验数据采集前置处理等工作，适配高校电气实验室、企业研发部小样测试工位的使用场景，无需复杂安装固定，直接平置即可接入测试回路使用。从功能特性来看，装置正面预留了嵌入式数显窗口安装位，可直接嵌入标准尺寸的液晶显示模块，实时展示测试回路的电压、电流等核心参数，窗口旁设置了多组功能按键与状态指示灯安装位，包含红绿双色的运行、故障状态灯，以及多枚功能操作按键，可直接完成测试启停、参数切换等操作，无需额外外接操作终端。

　　装置侧面设计了多组平行的散热通槽，槽体走向顺着设备内部空气对流方向排布，可在设备长时间带载运行时，将内部功率元件产生的热量自然导出，避免内部积温过高影响测试精度，同时槽体的宽度控制在2mm以内，可阻挡常规尺寸的实验杂物落入设备内部，降低日常使用的故障概率。从设计思路层面，整个壳体采用上下分壳的拼接结构，上壳为平整的顶面设计，无突出的结构特征，日常实验过程中可临时放置小型测试表笔、接线端子等零散配件，提升桌面空间利用率；下壳作为主体承载结构，预留了内部PCB板、功率元件、接线端子排的安装柱位，所有安装柱的位置都对应常规测试电路的元件排布逻辑，可直接适配通用尺寸的控制板卡，无需额外设计转接支架。

　　设备后侧预留了多组标准接口的开孔位，包含电源输入接口、信号输入输出接口、通讯接口等，可直接匹配常规实验用的接线端子与通讯插头，接口位置的开孔边缘做了圆角处理，避免插拔接线时磨损线材外皮。关于外形尺寸与安装边界，整个装置的长宽高比例适配常规实验台的置物空间，深度方向控制在300mm以内，不会过多占用实验台的纵深空间，底部四个角位预留了防滑胶垫的安装槽，粘贴胶垫后可增加设备与台面的摩擦力，避免插拔接线时设备发生移位；设备底部同时预留了壁挂安装的孔位，若实验台桌面空间紧张，也可通过膨胀螺丝将设备固定在实验台旁的侧墙或立式支架上，安装孔位的间距符合常规电气设备壁挂安装的通用尺寸，无需额外定制安装挂件。

　　壳体的边角位置全部做了R3的圆角处理，避免日常操作时尖锐边角划伤操作人员，同时也能降低设备挪动时边角磕碰造成的壳体变形概率。内部的走线空间预留了足够的余量，功率回路与信号回路的走线区域做了分隔筋设计，可将强电走线与弱电走线分开排布，减少信号干扰，提升测试数据的稳定性。前面板的按键位置按照操作人员坐姿操作的习惯排布，常用的启停按键设置在右手操作的舒适区域，状态指示灯的高度与操作人员坐姿视线平齐，无需刻意低头或抬头即可查看设备运行状态。设备的上壳与下壳采用卡扣加螺丝的双重固定方式，日常维护时仅需拧下底部的固定螺丝即可拆开上壳，对内部元件进行检修或更换，卡扣结构可在螺丝拆除后暂时固定上下壳的位置，避免拆螺丝时上壳突然掉落扯断内部连接线。
