自助终端嵌入式纸币识别接收装置结构

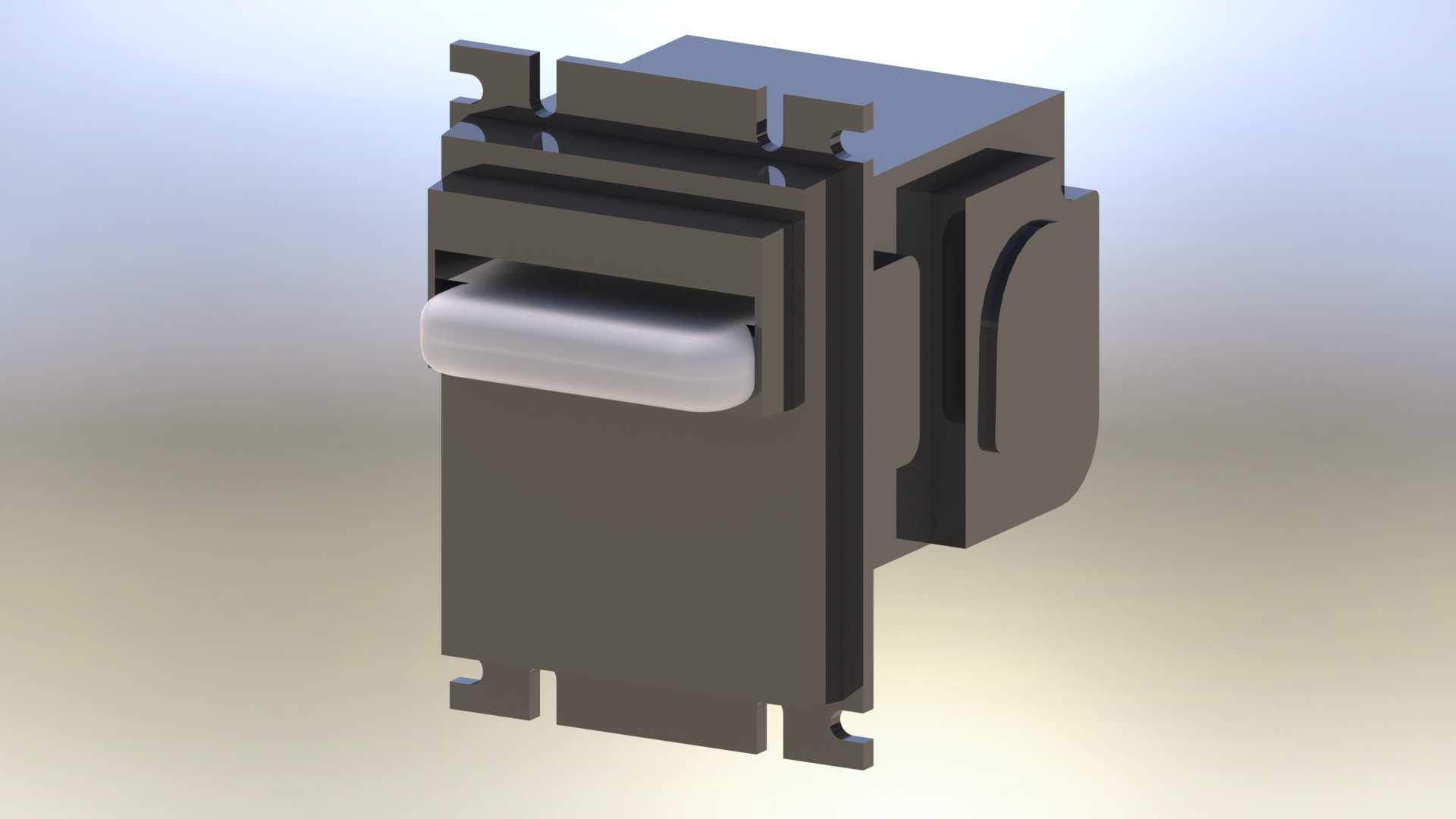

在自助售卖、自助缴费、自动售货、票务终端这类需要接收现金纸币的设备场景里，纸币接收模块是直接对接用户操作、完成现金交易闭环的核心功能部件，本次拆解呈现的这款嵌入式纸币接收结构，正是针对柜装式自助设备的安装空间做了适配优化的成熟结构方案。从实际落地的使用场景来看，这类部件常被集成在自动售货机、自助挂号缴费机、景区自助售取票机、小区自助缴费终端的操作面板内侧，用户将平整纸币从面板预留的钞口插入后，模块内部的识别机构会完成币值判定、真伪校验，随后通过内部走钞通道将纸币收纳至钞箱，同时给设备主控系统传递对应金额的信号，触发后续的出货、出票或是缴费流程。

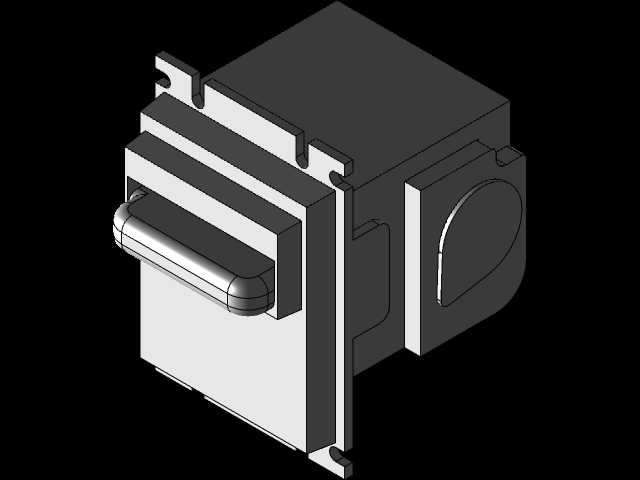

从结构设计的思路来看，这款接收装置优先考虑了嵌入式安装的适配性，整体采用方正的块式主体结构，外侧突出的钞口导向段做了圆弧过渡处理，既能够引导用户顺利将纸币插入，也能避免尖锐棱边划伤使用者或是刮损纸币表面。主体外壳的侧边设置了多组定位卡爪与安装凸耳，对应自助终端面板内侧的安装卡槽，装配时不需要额外设计复杂的固定支架，直接将模块从面板内侧推入预留安装位，卡爪卡入卡槽后即可完成初步定位，再通过凸耳上的螺丝孔位锁紧固定，就能保证模块与面板的贴合度，避免出现钞口错位、缝隙过大导致的卡钞、进灰问题。

功能特性层面，这款结构的进钞口设置了自适应压钞机构，也就是外露的银灰色压钞辊组件，当纸币插入到触发位置时，压钞辊会自动下压贴合纸币表面，通过内部传动辊的同步转动将纸币平稳送入识别区，避免因纸币褶皱、倾斜导致的进钞卡顿。模块侧面的弧形让位结构，是为了匹配内部走钞通道的弧形转向设计，纸币完成识别后会顺着弧形通道进入后端的钞箱存储区，这个弧度经过反复验证，能够在有限的安装深度内最大化缩短走钞路径，同时降低卡纸概率。主体外壳上的多处镂空与卡槽结构，一方面是为了内部识别电路板、传动组件的装配定位，另一方面也能减轻模块整体重量，减少对终端面板的承重压力。

从安装边界尺寸来看，这款模块的主体截面为规整矩形，宽度方向的安装尺寸适配常规自助终端面板的标准预留开孔，深度方向控制在紧凑范围内，不会过度占用终端设备内部的走线与其他模块安装空间，安装时只需要保证面板外侧钞口的突出高度符合人机操作的舒适区间，也就是用户站立操作时手指能够自然将纸币递入钞口的高度，同时模块下方预留足够的钞箱抽取空间，方便运维人员定期清空收纳的纸币、清理走钞通道内的杂物。结构设计上还考虑了日常运维的便捷性，外壳的拼接结构采用卡扣加少量螺丝的固定方式，需要清理卡钞或是维护内部识别组件时，不需要将整个模块从设备上拆下，只需要打开侧边的维护盖板即可接触到走钞通道与识别探头，大幅降低现场运维的时间成本。

在实际选型适配时，这类纸币接收结构需要和终端设备的主控系统做信号对接，结构上要保证安装后钞口与面板的平整度误差控制在1毫米以内，避免出现台阶导致纸币插入时被卡住；同时模块周围需要预留一定的散热空间，避免内部识别元件长期工作温度过高影响识别准确率。走钞通道的内壁做了光滑处理，没有突出的棱角或是接缝错位，能够减少纸币输送过程中的阻力，对于略有折痕但无破损的纸币也能顺利输送识别，提升用户使用时的一次进钞成功率，减少因进钞失败导致的用户投诉。
