3D打印耗材丝卷固定夹持工装

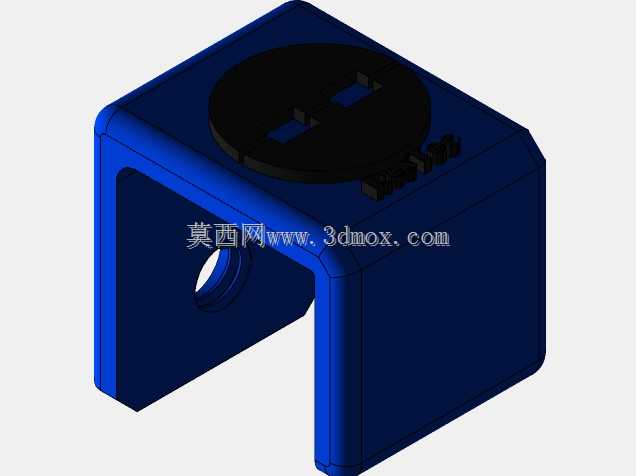

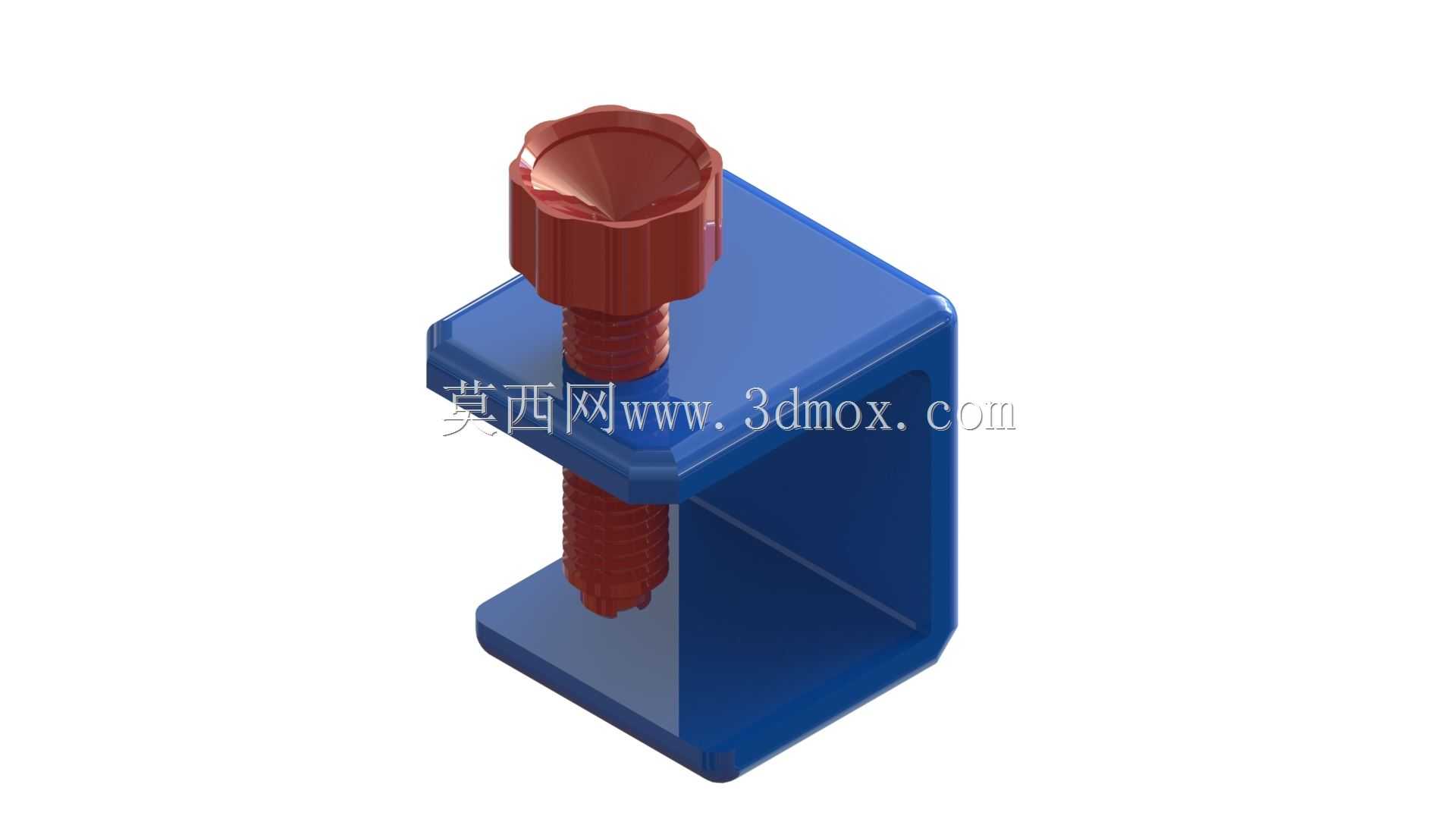

　　在桌面级FDM3D打印作业场景中，耗材丝卷的出料顺畅度直接决定打印成品的层纹质量与成型成功率，不少打印从业者都遇到过丝卷随意放置导致的缠绕、拉扯阻力过大、送料打滑甚至断料的问题，这款夹持工装正是针对这类现场痛点开发的实用结构。从结构功能来看，它采用C型开口基座搭配竖向调节螺杆的经典锁紧逻辑，基座的下托边可直接卡入打印设备型材框架的边缘、或是工作台侧边的挡板处，无需额外打孔固定，安装边界适配市面上多数2020、3030规格铝型材的安装槽位，也可直接夹持在厚度10-25mm的工作台面板边缘，适配场景灵活。

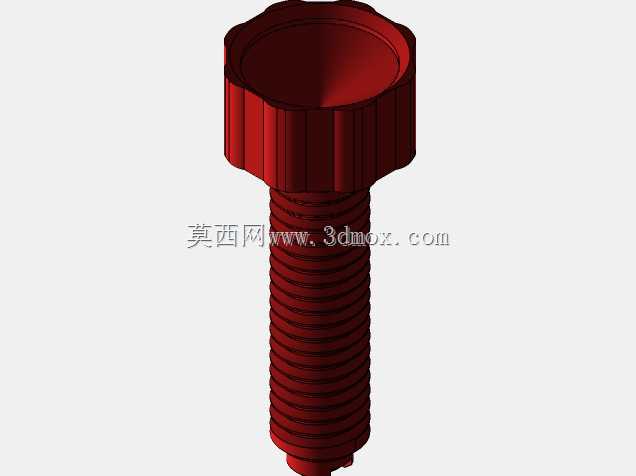

　　竖向螺杆采用大尺寸滚花手拧头设计，无需借助扳手等工具，徒手即可旋转调节夹持力度，螺杆下端与基座下托面形成对夹结构，可根据安装位置的实际厚度自由调节锁紧行程，调节范围覆盖0-30mm的夹持厚度，完全满足桌面打印场景的固定需求。基座整体采用直角加强结构，C型槽的内侧转角处做了小圆角过渡，避免应力集中导致的基座断裂，即使采用PLA材料打印也能获得足够的结构强度，日常使用中不会因为反复拆装调节出现开裂变形。螺杆的螺纹段与基座上的螺纹孔采用间隙配合设计，旋转调节时没有卡顿感，手拧头的表面做了竖向防滑滚花，手上沾有少量耗材碎屑或是润滑脂时也能稳定施力，不会出现打滑拧不动的情况。

　　从实际使用逻辑出发，这款工装除了可直接夹持固定丝卷的导料杆之外，也可作为小型工装夹具使用，在打印小件后处理、耗材接驳等场景中，夹持小尺寸工件进行打磨、粘接作业，一物多用。设计时充分考虑了3D打印的成型工艺特性，整个结构没有大角度悬空面，打印时无需添加大量支撑，基座的竖直面可直接贴打印平台成型，螺杆可单独打印后直接旋入基座螺纹孔，无需额外装配紧固件，打印完成后简单去除支撑毛刺即可投入使用。

　　结构的整体外形尺寸控制在长50mm、宽40mm、总高75mm范围内，不会占用过多工作台空间，安装在型材框架侧面时也不会与打印头的运动路径产生干涉，安装位置可根据送丝路径自由调整，尽可能缩短送丝路径的弯折角度，减少耗材送进的阻力，避免耗材在送料管内因弯折过大产生的送料不畅问题。螺杆的下端面做了平面处理，夹持时不会划伤被夹持的型材表面或是工作台面，长期使用也不会在安装位置留下压痕，对于采用铝型材框架的桌面级3D打印机来说，这种免打孔的固定方式不会破坏设备原有结构，后期调整设备布局时可随时拆卸移位，没有改装痕迹。在实际打印作业中，将丝卷的导料杆通过该夹具固定在设备侧方，可让丝卷的出料方向与送料器入口保持水平对齐，避免丝卷转动时出现的左右窜动，减少送料阻力波动，让送料齿轮的施力更稳定，有效降低打印过程中出现的欠挤出、耗材拉断等问题，尤其是在打印TPU等柔性耗材时，稳定的丝卷固定可大幅减少耗材缠绕打结的概率，提升长时间连续打印的可靠性。
