M7700型1/2NPT接口液位检测传感器

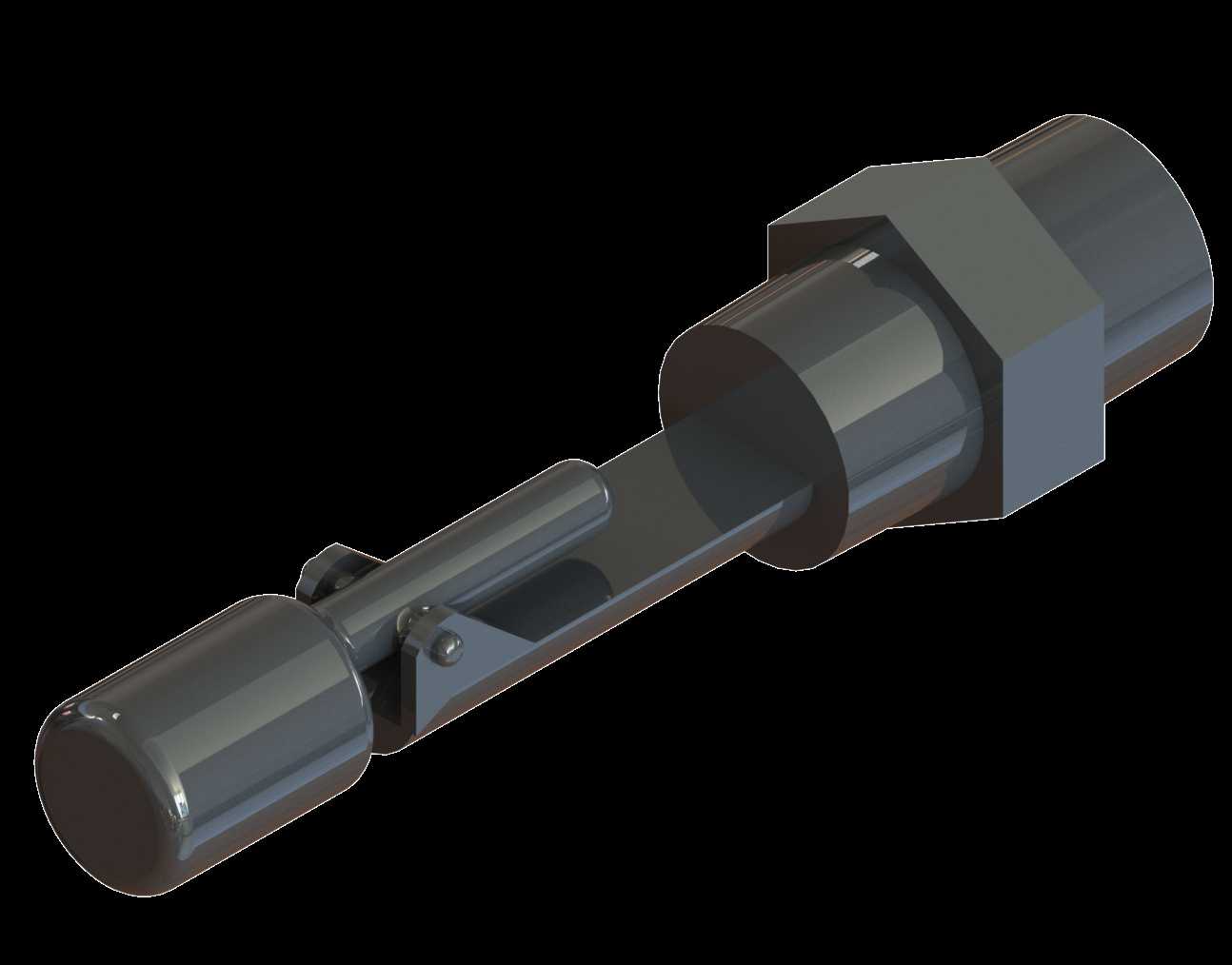

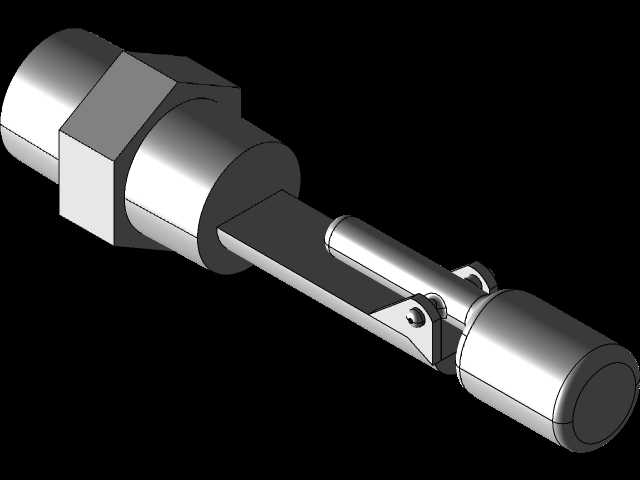

　　在工业流体储配、制程管路的液位监测场景里，这类带1/2NPT锥管螺纹接口的液位传感部件，是小型储液罐、管路集成式液位点位检测的常用选型，尤其适配净水处理、小型化工制程、液压站油箱这类需要在罐体侧壁或管路三通位置直接安装，不需要额外加装安装支架的紧凑安装场景。从结构设计来看，这款传感部件采用了外螺纹直通式的主体结构，六角扳拧段的尺寸完全适配标准1/2NPT螺纹的安装扳手空间，安装时不需要额外加工异形安装位，直接在待检测的罐体、管路壁面加工对应规格的NPT内螺纹，缠绕密封生料带后拧入即可完成安装固定，密封可靠性完全依托锥管螺纹的过盈配合实现，不需要额外加装密封垫片，减少了安装环节的密封失效风险。

　　传感端的浮子结构采用了侧置开槽的导向设计，浮子随液位升降的行程被严格限制在主体的导向槽范围内，不会出现浮子卡滞、偏转的问题，这种结构相比顶装式的长杆浮球传感器，不需要在罐体顶部预留长杆的安装伸入空间，尤其适合侧壁安装、罐体内部空间局促的小型储液单元，比如小型净水设备的储水腔、机床切削液的小型补给罐、实验室流体设备的液位点位检测。从安装边界来看，螺纹段的拧入深度完全符合1/2NPT螺纹的标准旋合长度要求，安装后主体外露部分的长度不会干涉周边的管路排布，传感端伸入罐体内部的长度刚好覆盖需要检测的液位点位，当液位上升到浮子触发位置时，浮子随液位抬升触发内部的磁敏开关元件，输出开关量信号给上位控制系统，实现液位到位、缺液报警的控制逻辑。

　　设计过程中，浮子的密度经过严格匹配，适配水基类介质、低粘度油品的检测需求，不会因为介质密度偏差出现浮子无法浮起或者误触发的问题，导向槽的开槽宽度经过反复校核，既保证浮子升降的活动余量，又能阻挡大颗粒杂质进入导向区域卡滞浮子，在常规工业流体的使用场景下不需要额外加装过滤防护结构。主体的材质选用耐腐的金属材质，能够耐受常规工业流体的弱腐蚀，同时金属材质的主体强度足够支撑安装时的扳拧力矩，不会出现安装过程中主体开裂、螺纹滑牙的问题。

　　在实际设备选型应用中，这类传感器常被用于设备的缺液保护、满液溢流保护点位，比如激光切割机的冷却水箱低液位检测，当冷却液液位低于安全阈值时，传感器触发信号切断设备主回路，避免冷却不足烧坏激光发生部件；又比如小型水处理设备的原水罐高液位检测，液位到达设定值时触发信号关闭进水电磁阀，避免原水溢出。相比非接触式的液位传感器，这种接触式浮球结构的传感器不需要校准，安装完成后即可稳定工作，抗干扰能力更强，不会因为罐体材质、介质透明度的问题出现检测偏差，在工业现场的复杂电磁环境下也能稳定输出信号，不会出现误报漏报的情况。结构建模过程中，需要严格把控NPT螺纹的锥度参数，保证和标准内螺纹的旋合匹配度，六角扳拧段的对边尺寸要符合标准紧固件的尺寸规范，保证现场安装时普通扳手即可操作，浮子和导向槽的配合间隙要控制在合理范围，间隙过小容易因为介质中的微小杂质卡滞，间隙过大则会导致浮子偏转，影响触发精度，内部磁钢的安装位置要和浮子的触发位置严格对应，保证液位到达设定点位时开关信号能够可靠触发。
