发动机活塞曲轴传动连杆结构设计

项目分类:发动机 发布时间:2025-08-27 ID:1068557
  • 发动机活塞曲轴传动连杆结构设计

在往复式内燃机的动力传递链路中,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定整机的动力输出效率、运转可靠性与服役寿命。从实际工况来看,连杆工作过程中需要同时承受活塞端传递来的爆发压力冲击、往复运动产生的惯性力,以及曲轴旋转带来的交变弯曲载荷,这就要求其结构设计必须兼顾强度、刚度与轻量化的多重平衡。

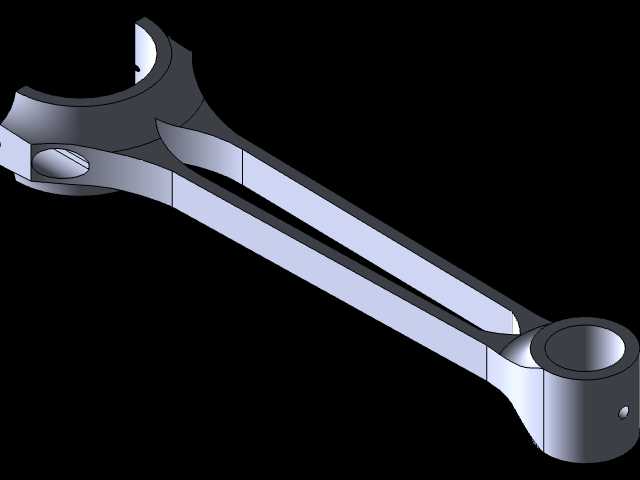

从结构设计逻辑来看,连杆整体采用分体式杆身布局,小头端通过活塞销与活塞内部的销座完成铰接,安装时需要匹配对应直径的活塞销公差,通常小头端会压入耐磨铜套来降低铰接副的磨损速率,铜套内壁需开设润滑油槽,保证压力机油能够进入摩擦面形成有效油膜,避免干摩擦引发的烧蚀故障。杆身部分采用工字形截面设计,这种截面形式能够在尽可能降低整体重量的前提下,最大化提升杆身的抗弯截面模量,减少高速往复运动过程中产生的惯性力,同时避免大载荷下杆身出现弯曲变形导致的活塞偏磨、气缸密封失效等问题。大头端采用剖分式结构,通过连杆螺栓与连杆盖完成紧固,剖分面设计有精准的定位结构,保证装配后大头孔的圆度公差符合设计要求,大头孔直接与曲轴的连杆轴颈配合,装配时需要匹配对应等级的轴瓦,轴瓦表面的减磨合金层能够有效降低曲轴转动过程中的摩擦阻力,同时吸收运转过程中的微小振动。

在安装边界层面,连杆的整体长度决定了发动机的压缩比参数,设计时需要严格控制大小头孔的中心距公差,中心距偏差过大会直接改变活塞的上止点位置,导致压缩比偏离设计值,引发动机爆震、动力不足等故障。大小头孔的孔径公差需要与配合的活塞销、连杆轴颈尺寸匹配,保证合理的配合间隙,间隙过小会导致润滑不足引发抱轴故障,间隙过大则会产生冲击载荷,加剧部件磨损甚至引发断裂风险。连杆螺栓的预紧力需要严格按照工艺要求控制,预紧力不足会导致运转过程中连杆盖松动,预紧力过大则可能引发螺栓塑性变形甚至断裂,造成严重的发动机捣缸事故。

从应用场景来看,这类连杆结构不仅应用于传统的车用汽油、柴油发动机,在通用动力机械、小型发电机组、工程机械动力单元、摩托车发动机等采用往复式内燃机的设备中都有广泛应用,不同应用场景下的连杆会根据工况载荷调整杆身截面尺寸、大小头结构形式以及材料选型,比如高强化柴油机的连杆会采用更高强度的合金钢锻造毛坯,经过热处理提升整体力学性能,而小排量通用汽油机的连杆则会采用粉末冶金或者锻造铝合金材质,进一步降低往复运动质量,提升发动机的最高转速上限。

在三维建模过程中,需要重点关注大小头孔的同轴度公差、杆身与大小头过渡区域的圆角设计,过渡区域如果存在应力集中的尖角结构,在交变载荷长期作用下很容易萌生疲劳裂纹,最终导致连杆断裂。同时建模时需要预留出润滑油道的布置空间,部分连杆会在杆身内部设计贯通的油道,将大头端的压力机油输送到小头端,为活塞销与铜套的摩擦副提供润滑,油道的位置需要避开杆身的高应力区域,避免影响整体结构强度。装配验证阶段需要模拟连杆在曲轴运转过程中的运动轨迹,检查连杆在最大摆动角度下是否会与气缸体、曲轴平衡块等周边部件发生运动干涉,尤其是在活塞到达上止点、下止点的极限位置时,需要预留足够的安全间隙,避免运转过程中出现碰撞故障。
