多色握柄按动式书写笔结构设计

日常办公与学习场景中，按动式中性笔是普及率最高的书写工具之一，这款多色握柄的按动笔结构，在常规按动笔的基础上做了握持区的差异化设计，适配不同用户的握持习惯。从结构拆分来看，整笔分为笔帽端按动结构、笔身储杆、软胶握柄、金属笔尖套、笔夹、内置笔芯与复位弹簧几个核心部分，各部件的配合公差控制在0.02mm以内，保证按动时的顺畅度，不会出现卡滞或者按动后笔尖无法正常回缩的问题。

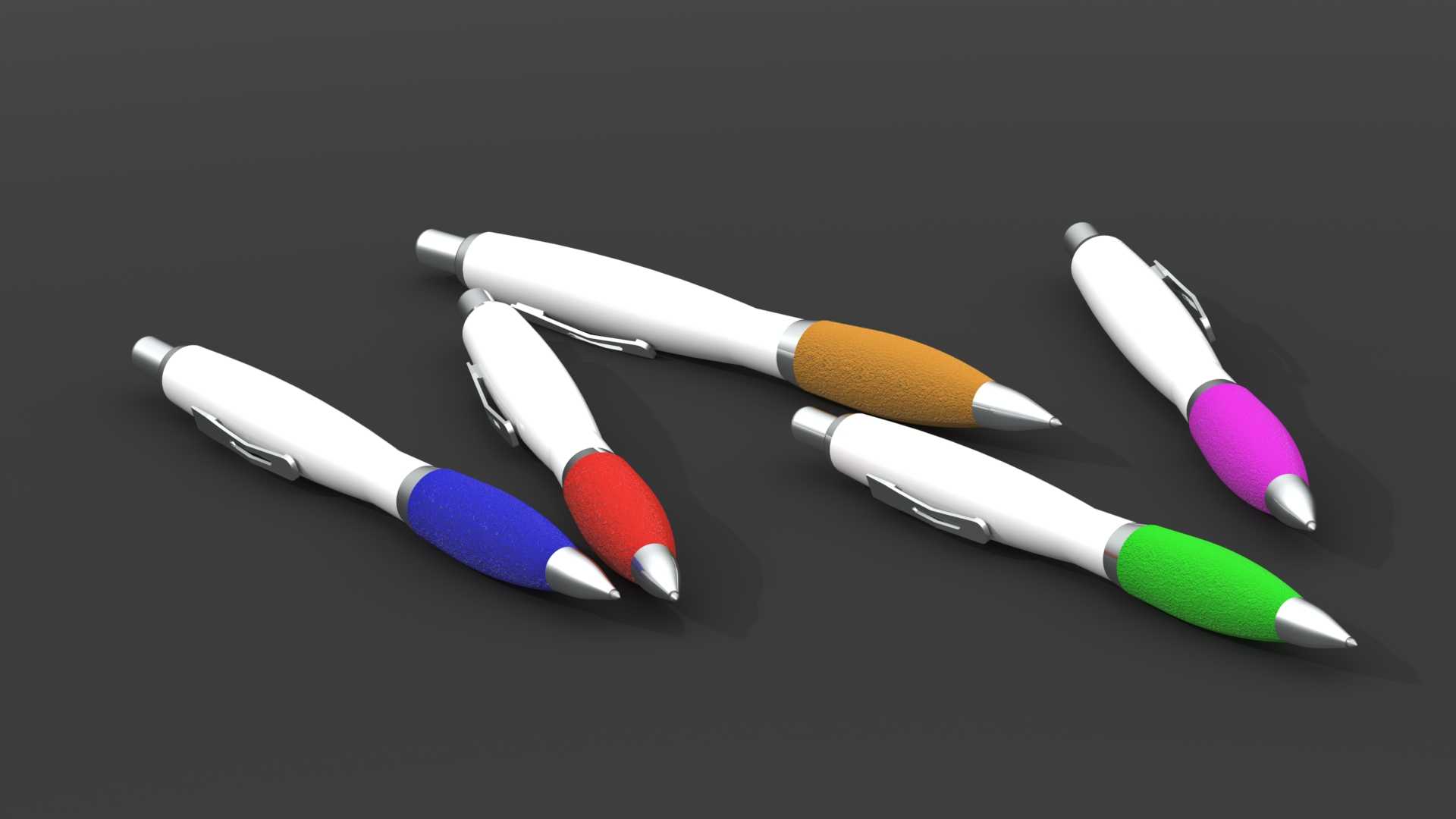

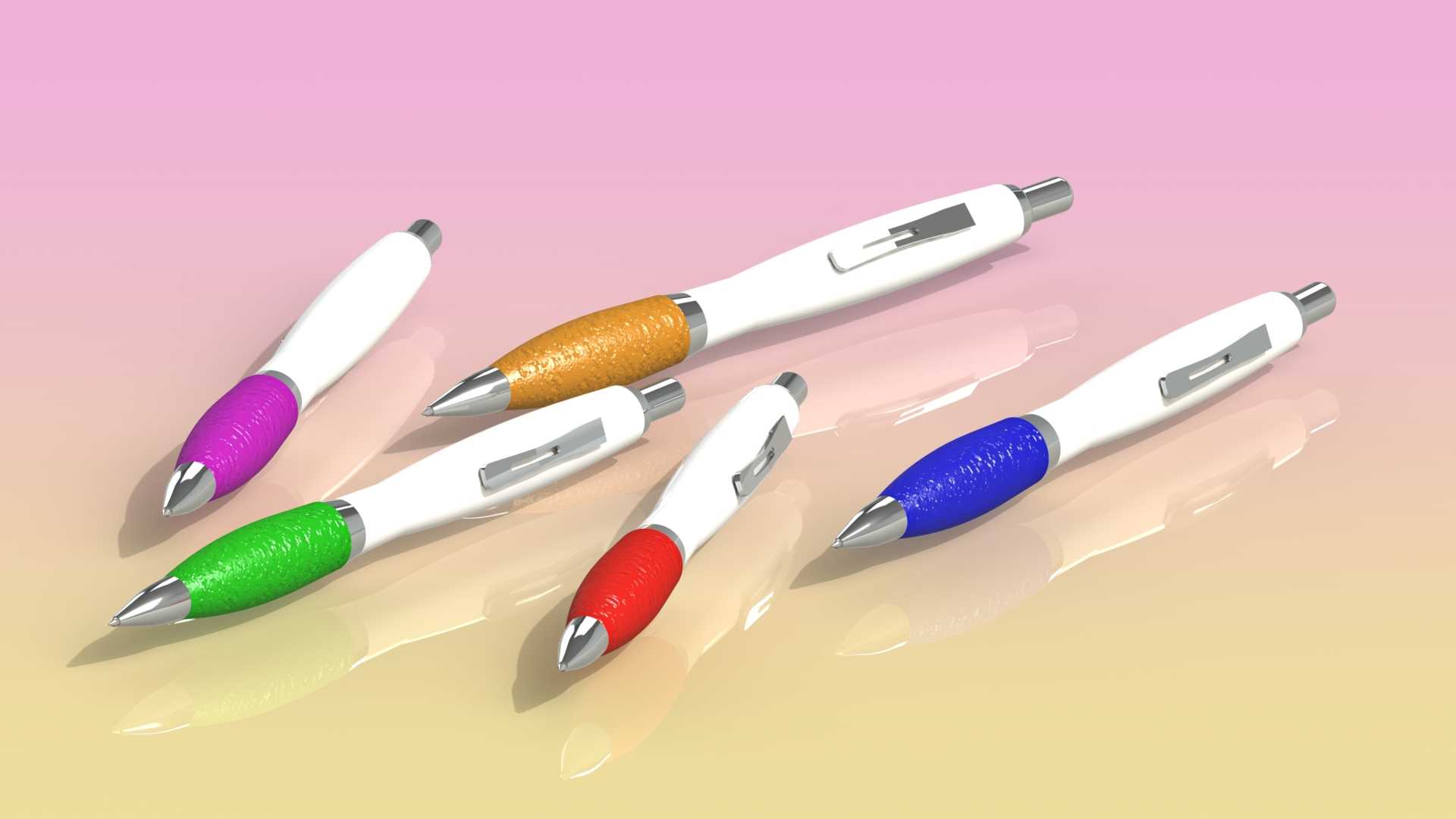

握柄部分采用了椭圆截面的人体工学设计，区别于常规圆形笔杆，椭圆截面更贴合手指握持时的指腹弧度，长时间书写不容易产生硌手的疲劳感，握柄表面做了细微的磨砂纹理处理，增加握持时的摩擦力，即使手心出汗也不会出现笔身打滑的情况。不同配色的握柄采用同模不同色的注塑工艺，不需要额外开模就能实现多色外观的生产需求，有效降低量产时的模具成本。笔夹部分采用和笔身同材质的工程塑料制作，根部做了加厚的圆角过渡处理，反复夹取在笔记本、工装口袋边缘时，不会出现根部断裂的问题，笔夹的夹持间隙控制在1.2mm，适配绝大多数纸张、薄布料的夹持厚度，不会因为间隙过大导致笔轻易脱落，也不会因为间隙过小夹不住稍厚的封面。

笔身主体采用ABS工程塑料注塑成型，壁厚控制在1.2mm，既保证整笔的结构强度，摔落时不会轻易开裂，又能控制整笔的重量，整笔装配完成后的总重量控制在12g左右，长时间握持书写不会给手腕带来额外负担。按动结构采用常规的棘轮旋转锁止结构，按动一次笔尖伸出锁止，再按动一次笔尖在弹簧作用下回缩到笔身内部，保护笔尖不会因为磕碰损坏，也避免笔芯漏墨弄脏笔袋或者口袋。金属笔尖套采用不锈钢冲压成型，和笔身端部采用过盈配合装配，配合面长度达到5mm，日常使用中不会出现笔尖套脱落的情况，笔尖套的内孔做了倒角导向，笔芯伸出时不会被内孔边缘刮蹭，保证笔芯的圆珠头能够顺畅伸出。

从装配逻辑来看，整笔的装配顺序为先将复位弹簧套在笔芯尾部，从笔身的笔尖端装入笔身内腔，之后压入金属笔尖套固定笔芯的径向位置，再从笔身的尾端装入按动棘轮结构，最后卡入尾端的按动帽，握柄部分通过笔身外侧的定位卡槽卡接固定，不需要额外粘接或者螺丝固定，装配工序简单，适合流水线批量组装，单支笔的装配工时可以控制在8秒以内，有效提升量产装配效率。外形尺寸方面，整笔装配完成后的总长度为145mm，笔身最大直径为13mm，握柄处的最小直径为11mm，整体尺寸符合绝大多数成年人的握持尺寸需求，笔夹突出笔身的高度为4mm，不会因为突出过多导致放在桌面上时容易滚动滚落。

在实际使用场景中，这款笔既可以作为日常办公的书写工具，也可以作为促销礼品、企业定制文具的基础款型，通过更换握柄颜色、印刷企业标识就能实现不同的定制需求。结构设计上预留了0.5mm和0.7mm两种规格笔芯的兼容空间，只需要更换对应规格的笔尖套内衬，就可以适配不同线幅的替换笔芯，不需要修改笔身主体的模具，提升了产品的通用适配性。笔身的分模线设置在笔身的侧面中线位置，经过打磨处理后不会有明显的凸起，握持时不会硌手，外观面的合模痕迹控制在0.05mm以内，不需要额外的表面喷涂处理就能达到合格的外观质量，进一步压缩生产环节的成本。
