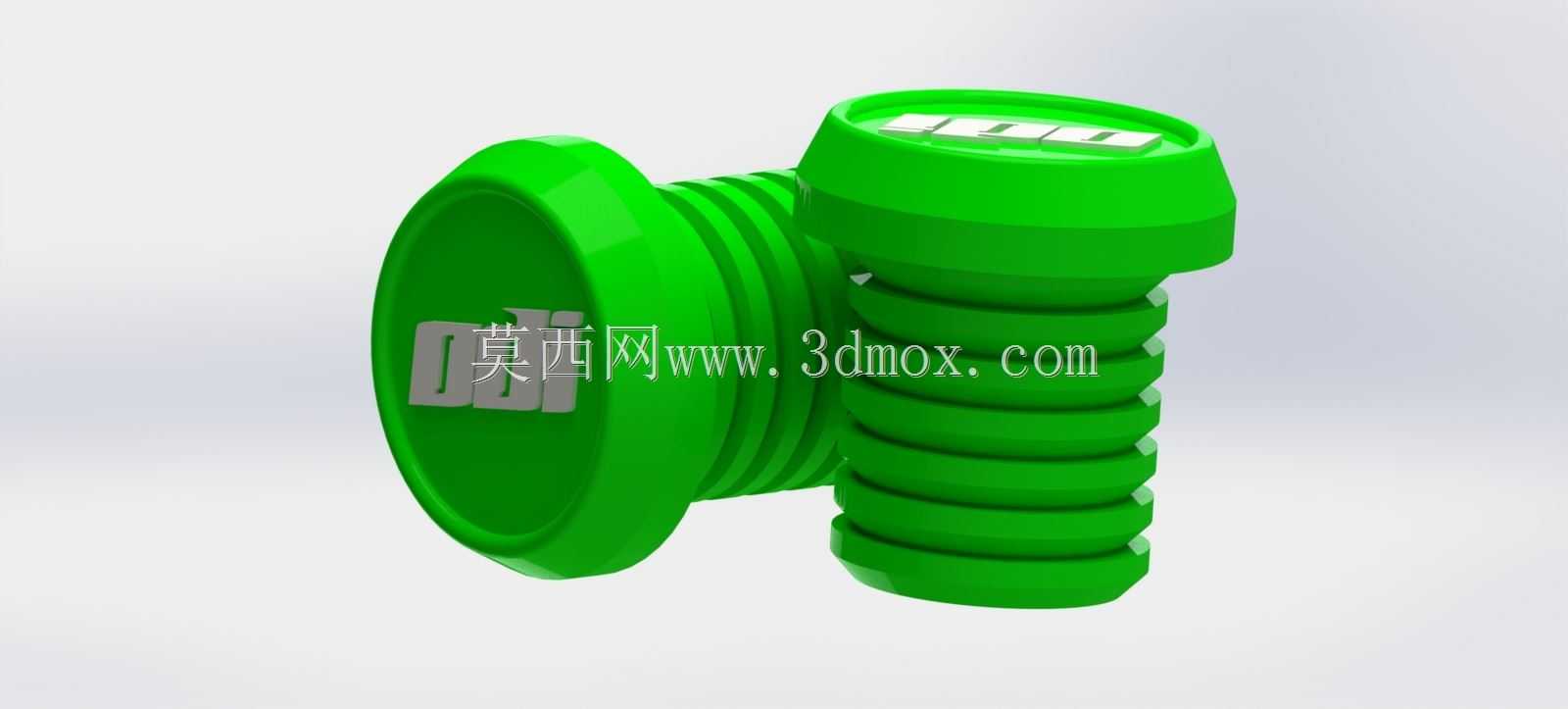

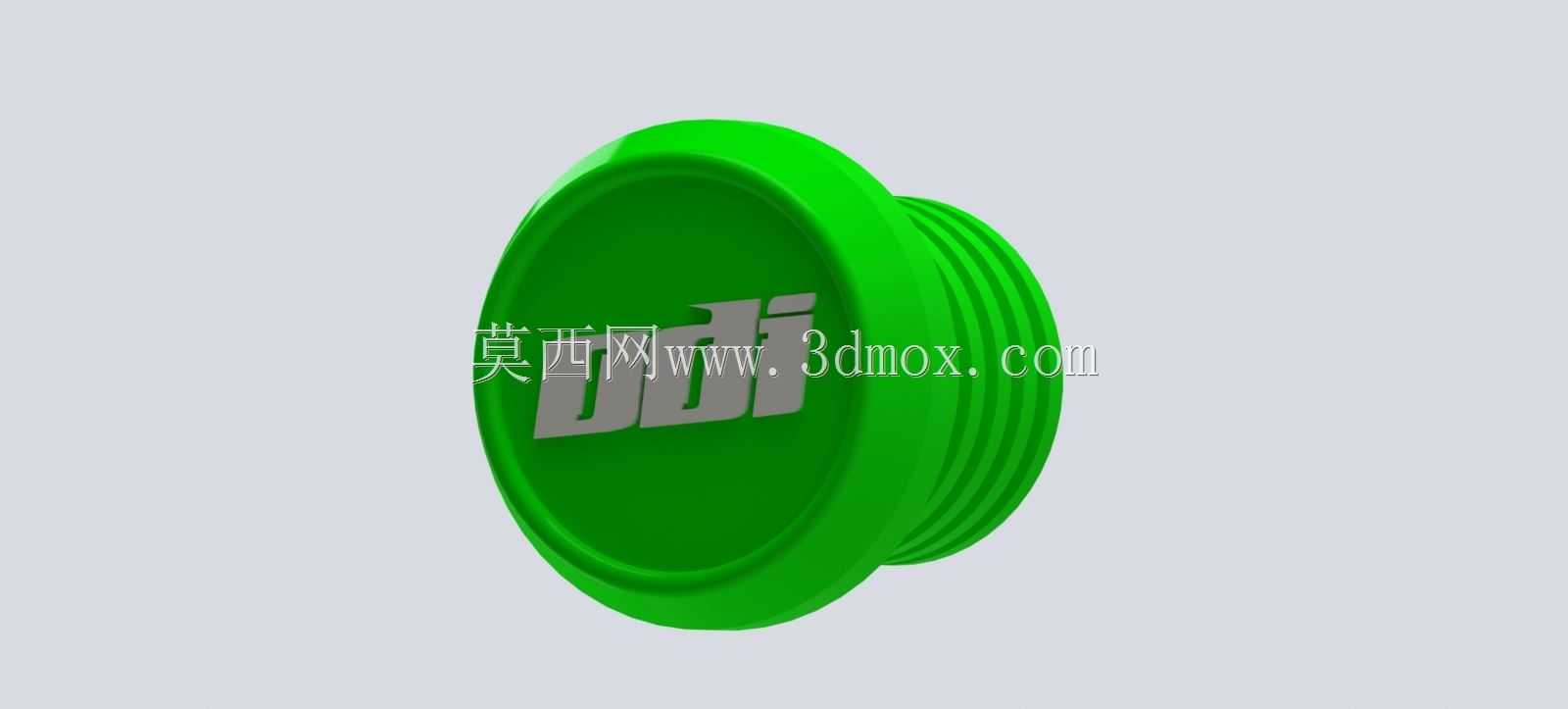

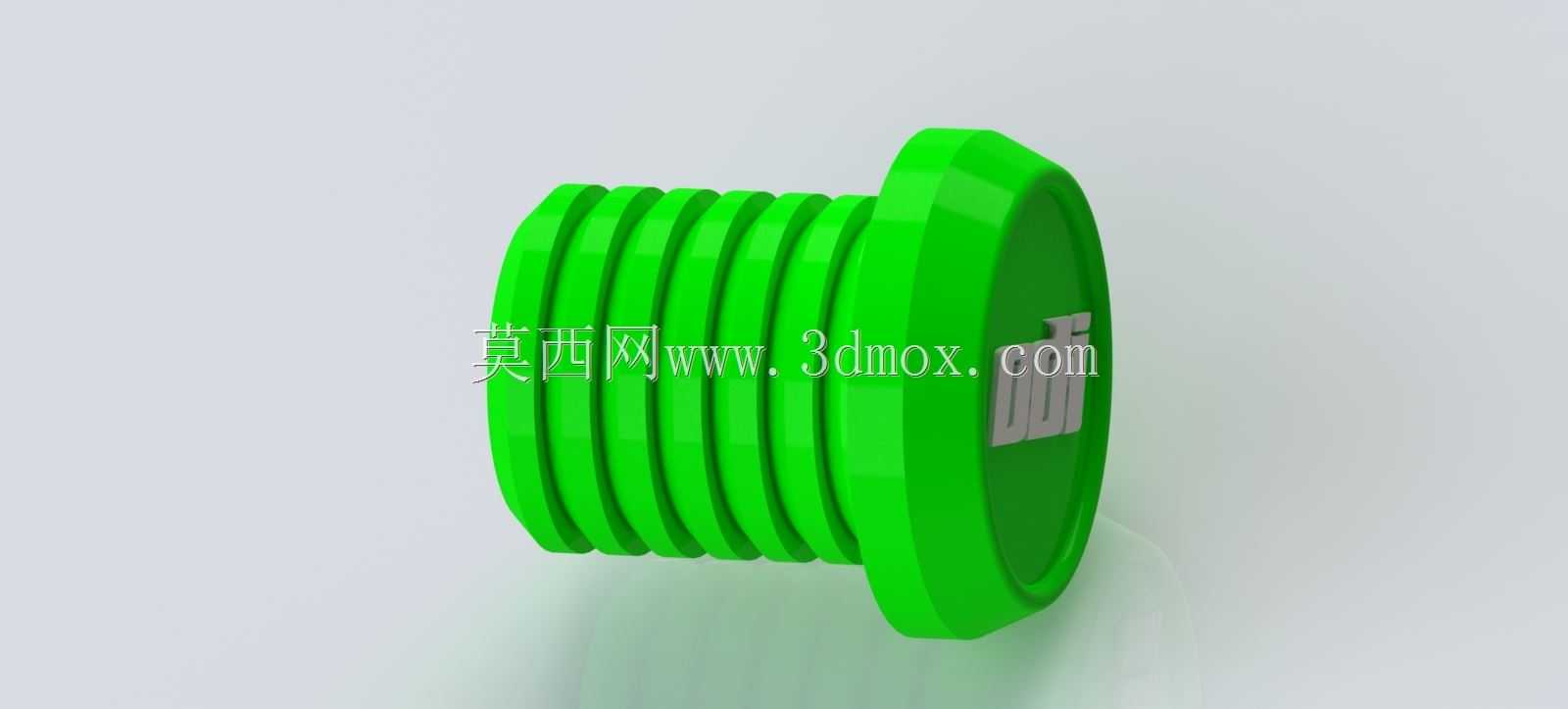

适配BMX自行车的ODI款塑料锁紧杆端

　　这款杆端零件是针对BMX小轮车日常改装、替换需求设计的定制化锁紧连接件，核心作用是替代原装易损耗的把套端部锁紧结构，解决长期越野腾跃动作下把套轴向窜动、端部磕碰变形的常见问题。从实际骑行场景来看，BMX运动中车手需要频繁完成抬把、转把、杠上研磨等高负载动作，把套与车把的连接可靠性直接影响操控手感与动作安全性，原装金属杆端在多次磕碰后容易出现螺纹滑牙、边缘卷边的问题，且重量偏大不利于整车轻量化调校，这款塑料材质的杆端在设计阶段就针对性平衡了结构强度与自重控制。

　　从结构设计逻辑来看，零件采用一体化注塑成型的结构思路，没有额外的拼接装配环节，适合FDM工艺3D打印快速制作，普通爱好者在家用桌面级3D打印机上即可完成生产，不需要复杂的后处理工序。零件整体分为两个功能区段，一端是带法兰边的限位端，法兰盘直径略大于车把内径与把套端部的安装孔径，安装后可以完全贴合把套端面，既能够阻挡把套在轴向冲击力作用下向车把外侧滑移，也能在车辆意外摔蹭时作为第一接触点吸收磕碰能量，避免把套端部直接被地面摩擦损坏。法兰盘内侧设计了多圈环形的密封凸棱，安装后凸棱会轻微嵌入把套端部的橡胶材质内，既可以阻挡骑行过程中泥水、灰尘顺着把套与车把的缝隙进入连接间隙，避免车把钢管内部长期积尘积水出现锈蚀，也能增大与把套端面的接触摩擦力，进一步提升锁紧后的防转性能。

　　另一端是带连续外螺纹的锁紧区段，螺纹参数匹配常规BMX车把把套的内置锁紧螺套规格，牙型采用了圆角过渡的梯形牙设计，相比普通三角牙，这种牙型在塑料材质上的抗剪切强度更高，多次拆装也不容易出现牙尖崩断的问题，同时螺纹旋合的导向性更好，不需要刻意对准螺套即可快速旋入，适合户外骑行途中应急拆装调整。螺纹段的长度经过实际装车验证，控制在刚好能穿透把套锁紧环、预留2-3圈冗余螺牙的范围，既不会因为螺纹过长顶到车把壁造成安装干涉，也不会因为旋合长度不足导致锁紧力不够，在日常做海豚跳、180度转体这类冲击动作时，锁紧结构不会出现松脱。零件顶部的一字槽结构做了加宽加深处理，不需要专用的内六角或者套筒工具，用普通硬币甚至平口螺丝刀就能完成拧紧操作，大幅降低了拆装的工具门槛，适合外出骑行时没有专用工具的场景下快速调整把套位置。

　　从安装边界尺寸来看，法兰端的外圆直径控制在18mm，刚好适配市面上绝大多数22.2mm直径标准BMX车把配套的把套尺寸，不会出现法兰过大突出把套边缘影响握感，或者法兰过小无法完全覆盖把套端面的问题。螺纹段的大径为12mm，螺距1.5mm，和市售ODI系列把套的内置锁紧螺母完全兼容，不需要对原装把套做任何扩孔、切削修改，直接替换原有金属锁紧端即可使用。零件整体的轴向总长度控制在22mm，安装后突出把套端面的长度仅为3mm左右，握把时手掌边缘不会被突出的杆端硌到，长时间骑行也不会出现手部压痕。材质选用常规的PLA或者PETG塑料即可满足使用强度要求，如果是经常参与高强度街式动作的车手，也可以选用ABS或者尼龙材质打印，进一步提升抗冲击性能，零件的壁厚设计为2.5mm，在保证足够结构强度的前提下，尽可能减少材料用量，单个零件的打印重量仅为5g左右，相比原装金属杆端减重超过60%，对于追求极致轻量化的街式BMX改装来说，能够小幅降低车把端部的转动惯量，提升抬把、转把时的操控响应速度。

　　在细节设计上，法兰盘的外边缘做了R1.5的圆角过渡，没有尖锐的棱角，摔车时即使腿部或者手臂碰到杆端，也不会被尖锐边缘划伤，提升了使用安全性。法兰盘表面预留了浅槽标识位，用户可以根据自己的喜好打印不同的标识图案，满足个性化改装的需求。螺纹段的末端做了1mm的45度导向倒角，安装时可以快速对准把套内的螺套，不会出现螺纹错牙导致的安装卡顿。整个零件没有复杂的曲面或者倒扣结构，打印时不需要添加支撑结构，摆放时直接将法兰端面贴在打印平台上即可完成打印，打印成功率高，几乎不会出现翘曲、层间剥离的问题，即使是刚接触3D打印的新手也能顺利制作出合格的零件。
