法兰连接手动截止阀结构设计

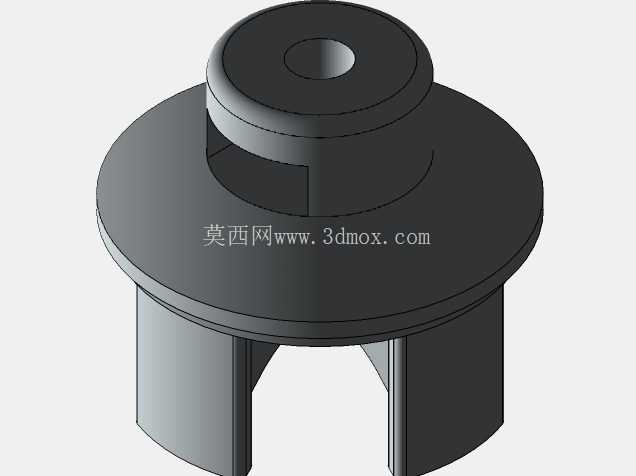

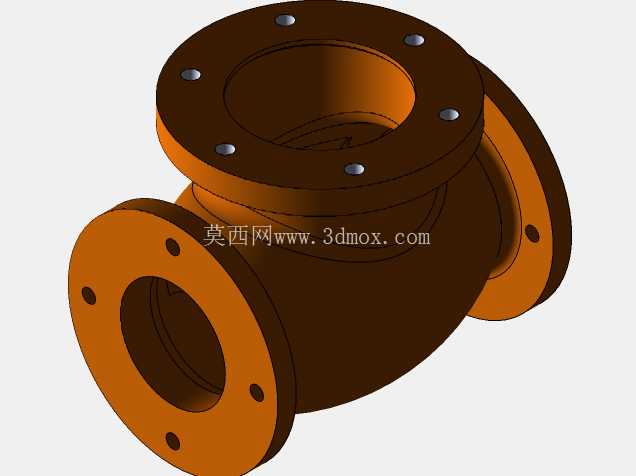

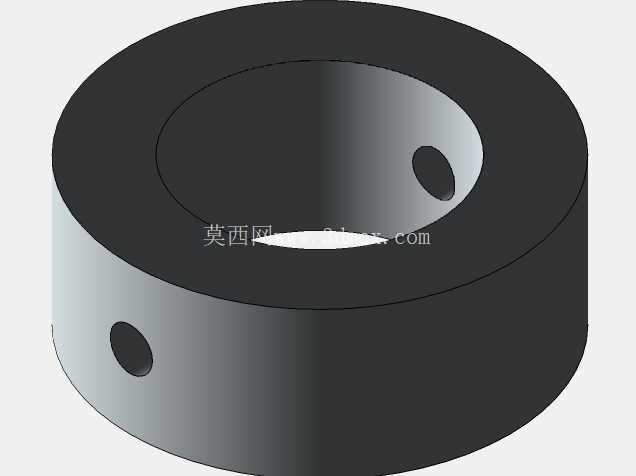

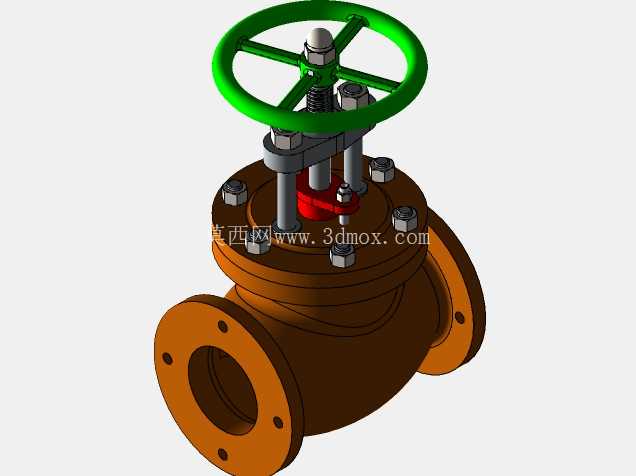

　　在石化、市政给排水、热力输送、工业流体管路系统中，手动法兰截止阀是应用频次极高的截断类控制部件，核心作用是通过手动操作实现管路内流体介质的通断控制，相比闸阀其密封性能更稳定，节流调节精度更优，适合对介质截断密封性要求较高的中低压管路场景。这款手动法兰截止阀的整体结构采用下进上出的经典流道布局，阀体为直通式铸造结构，两端带标准法兰连接端，法兰盘上均匀分布螺栓安装孔，可直接与同压力等级的管路法兰通过螺栓组紧固连接，安装时需注意介质流向与阀体标识方向一致，避免反向安装导致密封失效、阀瓣受力异常的问题。

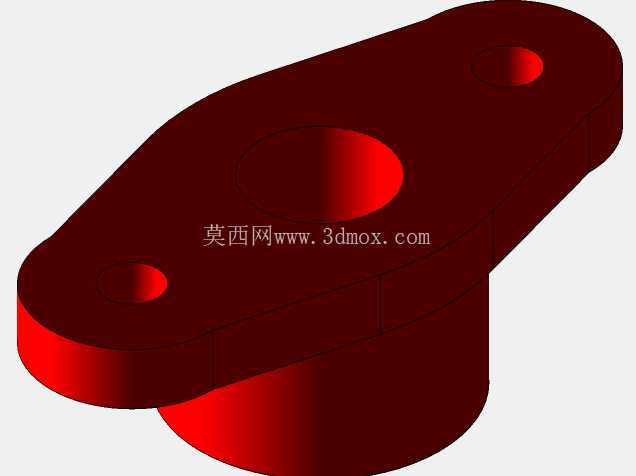

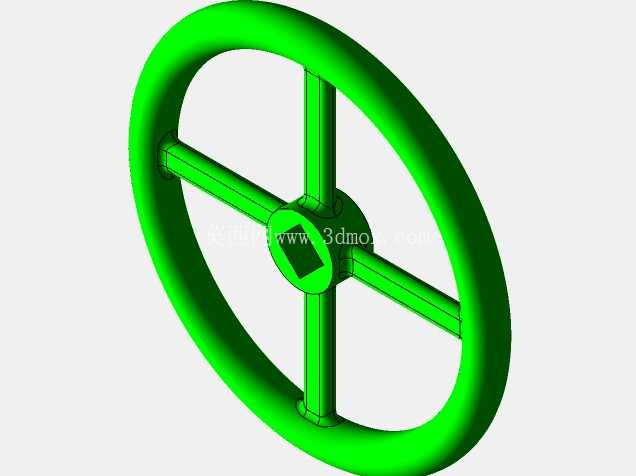

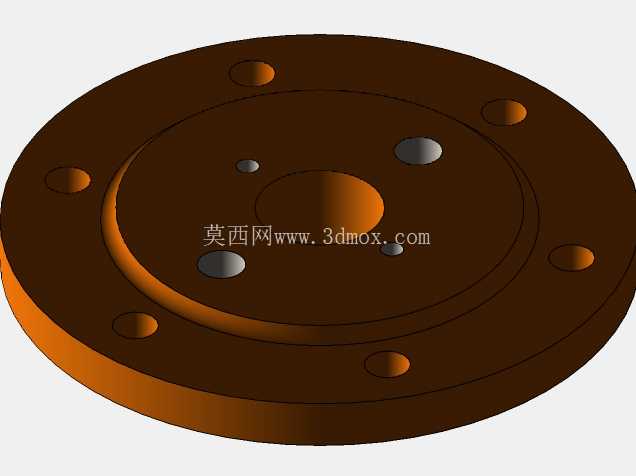

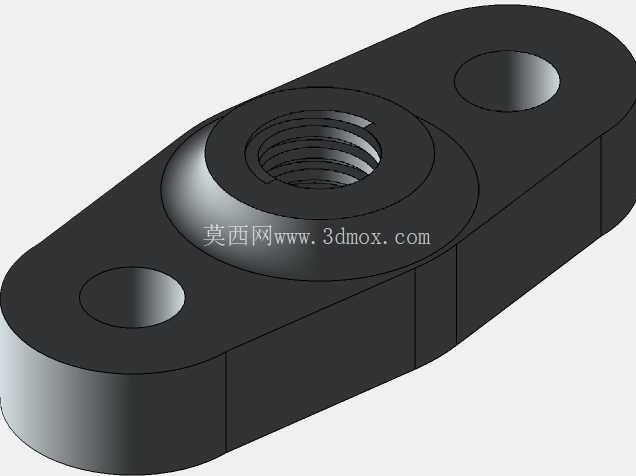

　　从结构设计逻辑来看，该阀的操作端采用轮辐式手轮结构，绿色手轮通过键连接与阀杆上端固定，手轮轮辐的设计充分考虑手动操作的力矩需求，轮缘直径适配单人手动操作的施力范围，无需额外加力杆即可实现额定压力下的启闭操作，手轮下方设置阀杆螺母与支架结构，支架通过螺栓与阀体上法兰紧固连接，将阀杆的升降运动导向约束在同轴范围内，避免阀杆升降过程中出现偏磨、卡滞的问题。阀杆与阀瓣采用刚性连接结构，阀瓣密封面与阀体内部的阀座密封面配合实现截断密封，密封副的设计角度经过优化，既保证关闭状态下的密封比压满足介质密封要求，又避免密封面过度挤压导致的磨损过快问题；中法兰位置采用垫片密封结构，通过均布的六角螺栓压紧垫片实现阀腔与外部的密封，螺栓的预紧力矩需按照对应压力等级的规范要求施加，避免预紧力不均导致的中法兰泄漏。

　　从安装边界来看，该阀的整体高度包含手轮全开状态的最大抬升量，管路设计时需在手轮上方预留足够的操作空间，满足手动启闭操作的空间需求，两端法兰的螺栓孔中心圆、法兰密封面尺寸均匹配对应公称通径、公称压力的管路法兰标准，可直接替换同参数的现有截止阀产品，无需额外修改管路接口。在实际工况应用中，这类截止阀通常安装在管路的关键截断节点，比如设备进出口、管路分支节点、需要定期检修的管段位置，日常操作时需注意全开后将手轮回转半圈，避免阀杆长期处于顶紧状态导致下次操作卡滞，关闭时不要过度施力拧紧，防止密封面被压伤影响使用寿命。

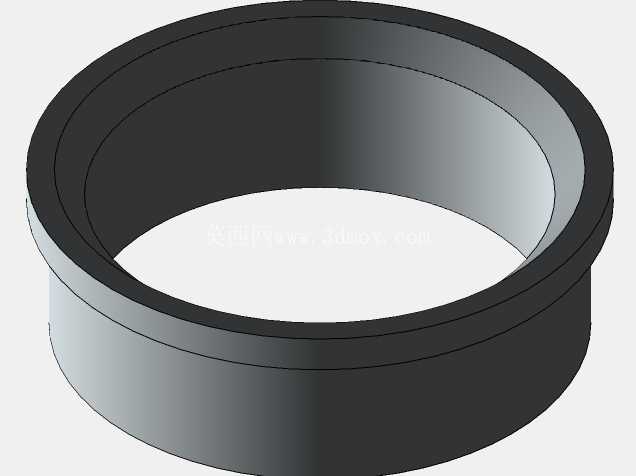

　　建模过程中对各部件的配合公差做了对应还原，比如阀杆与填料压盖的间隙配合、阀瓣与阀体内腔的导向配合、螺栓与法兰孔的间隙配合都按照实际机械加工的公差要求设置，装配关系完全还原实际产品的装配顺序，可直接用于管路系统的装配干涉检查、操作空间校核，也可作为阀门类产品结构设计的参考案例，帮助设计人员理解手动截止阀的内部传动逻辑、密封结构布局、安装尺寸边界。
