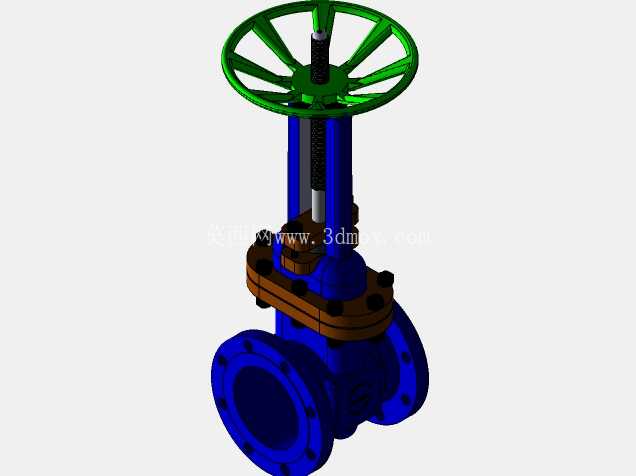

明杆法兰连接楔式闸阀三维结构设计

这款明杆法兰闸阀的三维结构建模，完全围绕工业管路截断工况的实际需求搭建，在石化输送、市政给排水、蒸汽管网、化工介质输送等常见应用场景中，这类闸阀承担着管路通断控制的核心作用，和截止阀、球阀等截断类阀件不同，闸阀的启闭件为闸板，启闭过程中密封面无相对摩擦，全开状态下介质流阻极低，适合长期保持通断状态的管路节点使用，不适合作为调节流量的阀件使用，避免半开状态下闸板受介质冲蚀损伤密封面。

从结构设计思路来看，这款F150规格的闸阀采用明杆结构设计，阀杆的升降行程直接外露，现场运维人员可以直观通过阀杆伸出高度判断阀门的启闭状态，避免暗杆闸阀无法直观判断开度的运维痛点，同时明杆结构的阀杆螺纹位于阀腔外部，不会直接接触管路内的输送介质，在输送带有腐蚀性、含固体颗粒的介质时，能避免阀杆螺纹被介质腐蚀、卡滞，大幅提升阀件的动作可靠性与运维周期。顶部的轮辐式手轮采用大直径设计，启闭操作时无需过大的操作力矩，单人即可完成常规工况下的启闭动作，手轮与阀杆通过键连接传递扭矩，手轮下方设置推力轴承结构，将启闭过程中的轴向载荷传递至阀盖，降低操作时的摩擦阻力。

中腔连接部分采用法兰螺栓紧固结构，阀体与阀盖的结合面设置密封垫片，通过周向均匀布置的螺栓提供均匀压紧力，保证中腔在额定压力下无外漏风险，这种螺栓连接的中腔结构也方便后期拆解维护，更换内部密封件与闸板组件时无需整体切割管路。两侧的连接法兰采用标准法兰尺寸设计，匹配对应压力等级的管路法兰安装要求，法兰密封面为凸面结构，适配缠绕垫、金属包覆垫等常用工业密封垫片，安装时法兰螺栓需按对角顺序分次紧固，避免法兰偏斜导致密封失效。

内部结构上，闸板采用楔式单闸板结构，靠楔面作用实现密封面的紧密贴合，相比双闸板结构，单闸板结构零件数量更少，结构更紧凑，装配难度更低，适合常规水、蒸汽、油品等无严苛颗粒冲刷的介质工况。阀杆与闸板采用T型槽连接，保证阀杆升降时能平稳带动闸板沿阀体内的导向槽做垂直升降动作，避免闸板启闭过程中出现卡涩、偏斜。阀盖中部设置填料函结构，通过多层填料的压紧实现阀杆与阀盖之间的动密封，填料压盖通过两侧螺栓调节压紧力，当填料出现微量泄漏时，可在带压状态下适当紧固压盖螺栓消除泄漏，无需停机拆解阀件。

从安装边界来看，建模时严格匹配150磅级法兰闸阀的结构长度尺寸，两端法兰的螺栓孔中心距、螺栓孔数量与孔径、法兰密封面外径均符合对应标准要求，现场安装替换时无需调整管路间距，可直接匹配原有管路法兰。整体结构的外形轮廓充分考虑了安装操作空间，手轮的外径尺寸、阀杆全开时的最大伸出高度都在建模时做了准确还原，管路设计时可直接调用该模型进行空间校核，避免后期安装时出现手轮与周边管线、桥架碰撞的问题，也能提前预留出手轮操作所需的运维空间。建模过程中对所有配合面的尺寸公差做了对应预留，比如阀杆与填料函的配合间隙、闸板与阀体导向槽的配合间隙、中腔法兰的密封面平面度要求都在结构上做了体现，方便后续工程图输出时直接标注对应公差要求，也能为阀件的加工制造、装配校验提供准确的三维参照。
