火影忍者苦无刃具三维结构设计

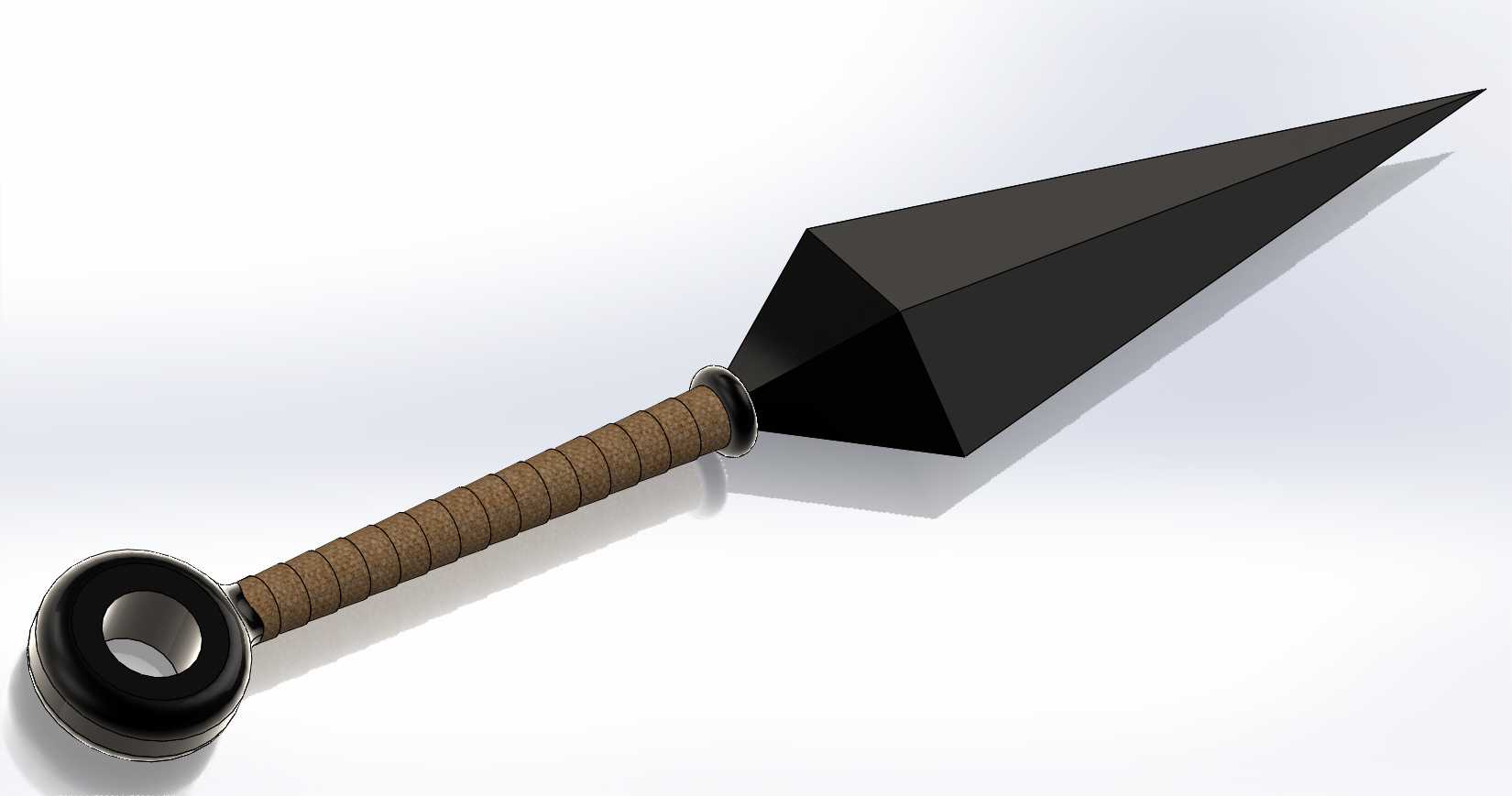

　　刃体部分采用多棱面锥状结构，从靠近手柄的基座位置开始逐步收窄到尖端，四个主切削面的拔模角度控制在3度，既保证了刃体的结构强度，也让整体重心落在靠近手柄前端1/3的位置，这个重心位置是投掷类器具的最优平衡点，投掷出手后可以保证刃体尖端始终朝向目标方向，飞行过程中的姿态稳定性更好，不会出现中途翻转的情况。尾部的圆环结构是整个设计的细节重点，圆环的内孔直径为12mm，壁厚3mm，和手柄末端做了圆弧过渡连接，过渡圆角半径为2mm，避免应力集中导致的连接部位断裂，这个圆环既可以穿系绳带方便携带，也可以在近身使用时套在手指上防止器具脱手，同时圆环的重量也可以微调整体的重心位置，让整个器具的重量分布更符合投掷力学要求。这款苦无的结构设计参考了传统投掷类刃具的力学特性，同时结合动漫IP的外观特征做了工程化落地，在结构设计阶段首先考虑的是手持握持的摩擦力匹配，手柄段采用缠绕式纹理结构，每一圈缠绕的凸起高度控制在0.8mm，相邻缠绕圈的间距为2mm，既可以保证手持时的防滑性能，也不会因为纹理过深导致握持硌手，适配不同手型的握持姿态，不管是正握投掷还是反握近身使用都能提供稳定的摩擦力支撑。

　　刃体和手柄的连接部位设置了一个限位挡圈，挡圈的外径比手柄最大直径大4mm，厚度2mm，一方面可以阻挡握持时的手向前滑到刃体部位造成误伤，另一方面也可以作为刃体和手柄装配时的定位基准，在实际加工生产时，挡圈位置可以作为装配止口，保证刃体和手柄的同轴度误差控制在0.1mm以内，不会出现偏心导致的飞行轨迹偏移。从安装边界来看，整个苦无的总长度控制在280mm，刃体最大宽度为35mm，手柄直径为18mm，整体尺寸既符合常规手持器具的人机工程学要求，也方便配套收纳套的设计，收纳时只需要固定手柄和尾部圆环位置，刃体部分不会和收纳套内壁产生过多摩擦。

　　在实际应用场景中，这类结构的苦无一方面可以作为动漫周边的实体复刻道具，用于cosplay活动的展示或者收藏摆件，另一方面其结构设计逻辑也可以参考应用到户外投掷类运动器具的开发中，多棱面刃体的空气阻力更小，飞行稳定性更强，缠绕式手柄的防滑结构也可以迁移到其他手持工具的手柄设计中。设计过程中对各个棱面的相交线做了圆角处理，圆角半径为0.5mm，避免锐边过于锋利造成不必要的划伤，同时也让整体外观更流畅，不会出现生硬的棱角转折。

　　刃体部分的内部做了等壁厚设计，壁厚从基座位置的5mm逐步过渡到尖端位置的1mm，既保证了尖端的穿刺强度，也不会因为整体重量过大影响投掷距离，经过重心测算，整个器具的总重量控制在180g左右，这个重量区间是普通人手臂发力投掷的最优重量，投掷距离可以达到15-20米，同时落地时的动能足够保证尖端刺入目标表面。手柄的缠绕纹理采用等距螺旋结构，螺旋升角为15度，和人手握持时的手指自然贴合角度匹配，长时间握持也不会产生明显的压痕，尾部圆环的外圆做了圆弧倒角，倒角半径1mm，接触皮肤时不会有硌痛感。在结构验证阶段，针对刃体和手柄的连接部位做了拉力仿真，当施加100N的轴向拉力时，连接部位的最大应力为120MPa，远低于常用金属材料或者工程塑料的屈服强度，不会出现连接断裂的问题，刃体尖端的抗压仿真显示，当尖端施加50N的轴向压力时，尖端变形量小于0.05mm，满足日常使用或者展示的强度要求。
