V型12缸动力装置机械结构设计

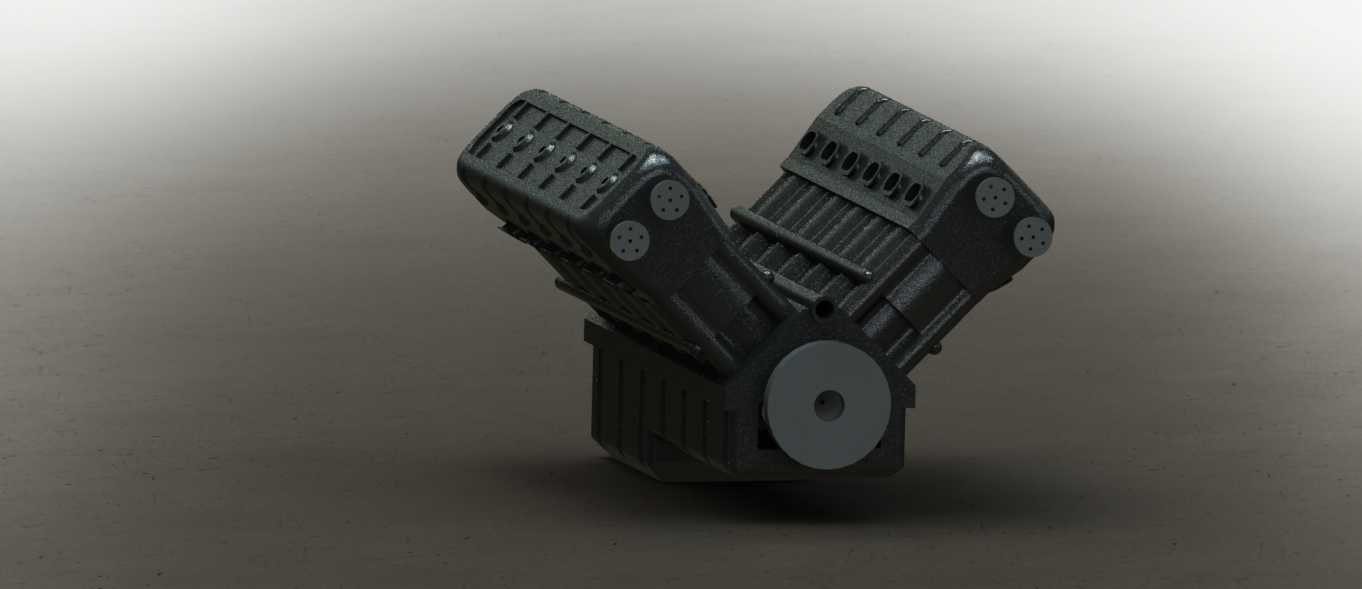

V型12缸动力装置是大马力动力输出场景的核心部件，常见于重型工程机械、高端特种车辆、大型船舶辅机以及固定动力机组等对动力储备、运转平顺性有极高要求的应用场景。这类动力装置采用两列气缸呈V型夹角布置的结构形式，相比直列同缸数机型，能够大幅缩短整机轴向长度，降低曲轴的整体跨度，减少高负荷运转下曲轴的挠曲变形量，同时让整机重心更靠近安装基面，提升动力总成安装后的整体稳定性，适配空间紧凑但对动力输出有硬性要求的安装舱位。

从结构功能来看，该动力装置的两列缸体对称分布，曲轴每旋转720度完成全部气缸的做功循环，点火间隔均匀，运转时的一阶、二阶振动能够通过V型结构实现大部分自平衡，相比小缸数机型无需额外加装大体积平衡轴结构，就能实现极低的运转振动水平，适合对振动控制要求严苛的精密设备搭载场景，比如作为应急发电机组的动力源时，低振动特性能够保障输出电压频率的稳定性，降低后端稳压模块的工作负荷。缸体部分采用集成式设计思路，将冷却水道、润滑油道整合在缸体铸件内部，减少外接管路的数量，降低长期使用过程中管路渗漏的故障概率，缸盖部分对应每列气缸设置独立的进排气通道，配合夹角空间内布置的进气歧管，能够优化进气效率，提升各气缸的进气均匀性，避免各缸做功偏差导致的动力输出不平顺问题。

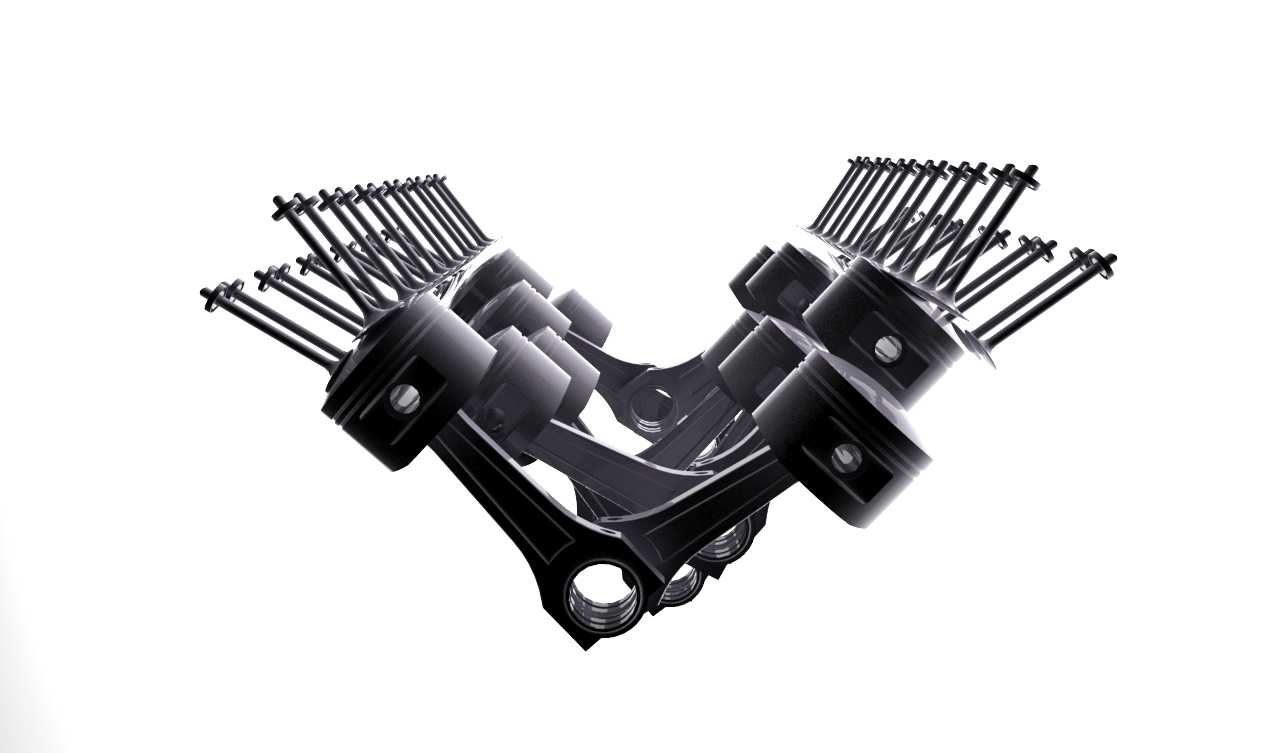

在设计过程中，首先需要确定V型夹角的具体角度，这个参数直接影响整机的宽度、高度以及点火顺序的排布，需要结合安装舱的边界尺寸、曲轴的配重设计、进排气系统的布置空间综合考量，夹角过小会导致两列缸体下部空间局促，不利于曲轴连杆机构的布置与维护，夹角过大则会增加整机宽度，同时提升整机重心高度，不利于安装后的稳定性。曲轴作为核心传动部件，采用全支撑结构设计，每个连杆轴颈两侧都设置主轴颈支撑，能够承受大马力输出下的交变载荷，连杆采用斜切口设计，方便从气缸套内抽出活塞连杆组进行维护，活塞顶部的燃烧室形状需要匹配喷油或点火结构的布置，保证油气混合充分，提升燃烧效率，降低燃油消耗与尾气排放水平。

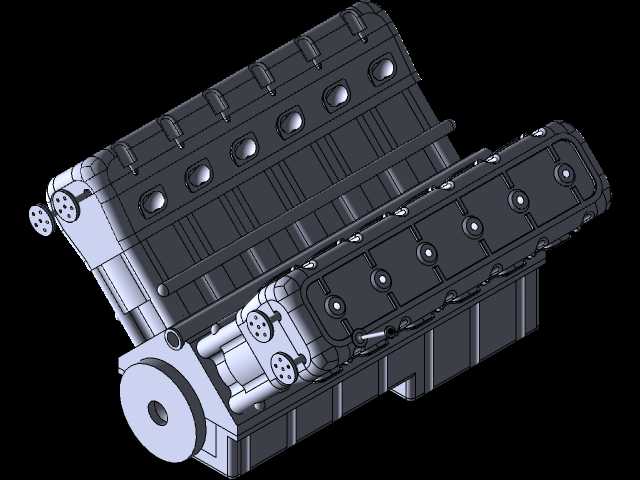

从安装边界来看，该动力装置的前端轮系布置位置预留了水泵、发电机、空调压缩机等附件的安装接口，安装法兰的孔位尺寸遵循通用动力输出标准，能够匹配不同类型的变速箱、离合器或者动力输出轴结构，适配不同终端设备的动力对接需求。油底壳位于整机下部，采用深腔结构设计，能够在设备大角度倾斜工况下保证机油泵的吸油可靠性，避免坡道行驶或者倾斜作业时出现吸空导致的润滑失效问题。缸体两侧预留了发动机悬置的安装支点，支点位置经过受力优化，能够将整机运转的载荷均匀传递到安装机架上，同时悬置点的位置避开了整机振动的节点位置，减少振动向机架的传递。整机的上部预留了气门室盖、点火模块或者喷油管路的安装空间，后部飞轮壳的尺寸匹配通用启动机的安装规格，不需要额外定制转接结构就能实现启动系统的装配。在实际建模过程中，各部件的配合公差需要严格遵循内燃机设计规范，比如气缸套与缸体的配合过盈量、活塞与气缸壁的间隙、曲轴轴颈与轴瓦的配合间隙都需要在模型中预留合理的公差带，为后续的加工制造、装配调试提供准确的参考依据，避免实际生产中出现装配干涉或者配合间隙不合理导致的早期磨损问题。
