标准按键生产用冲压工装结构设计

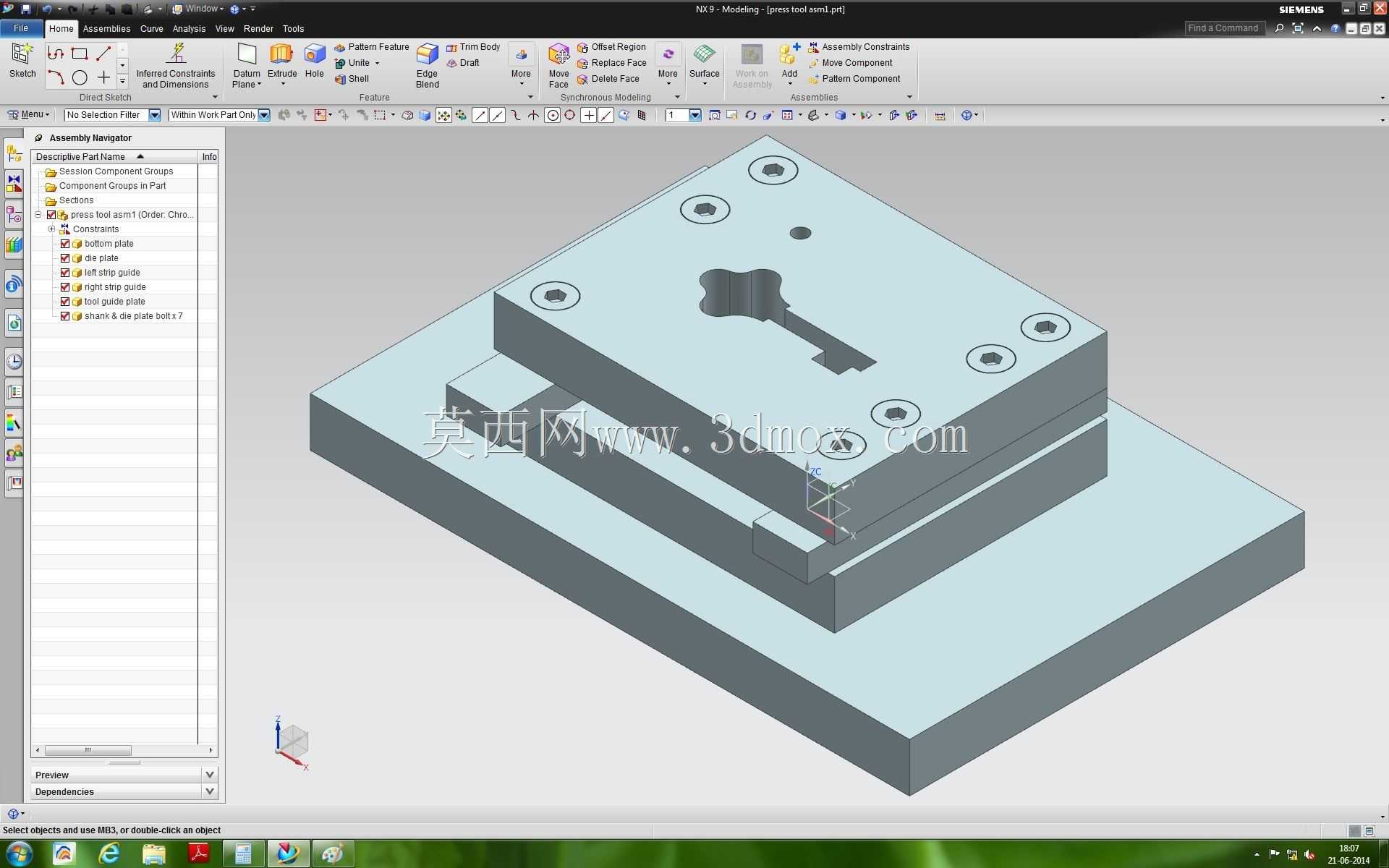

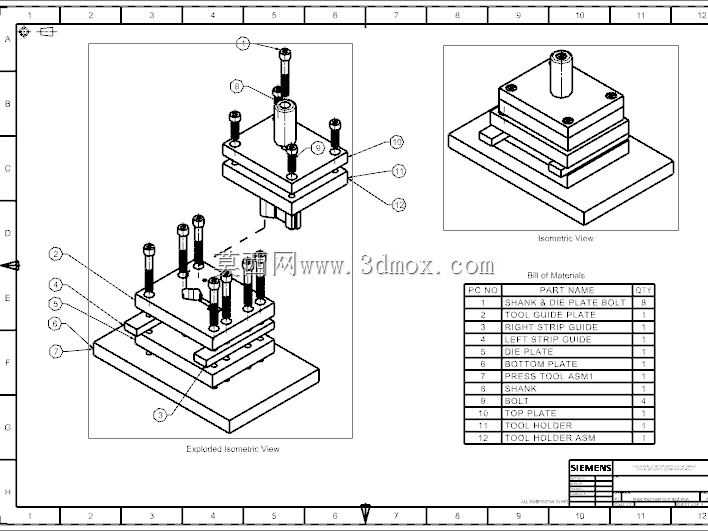

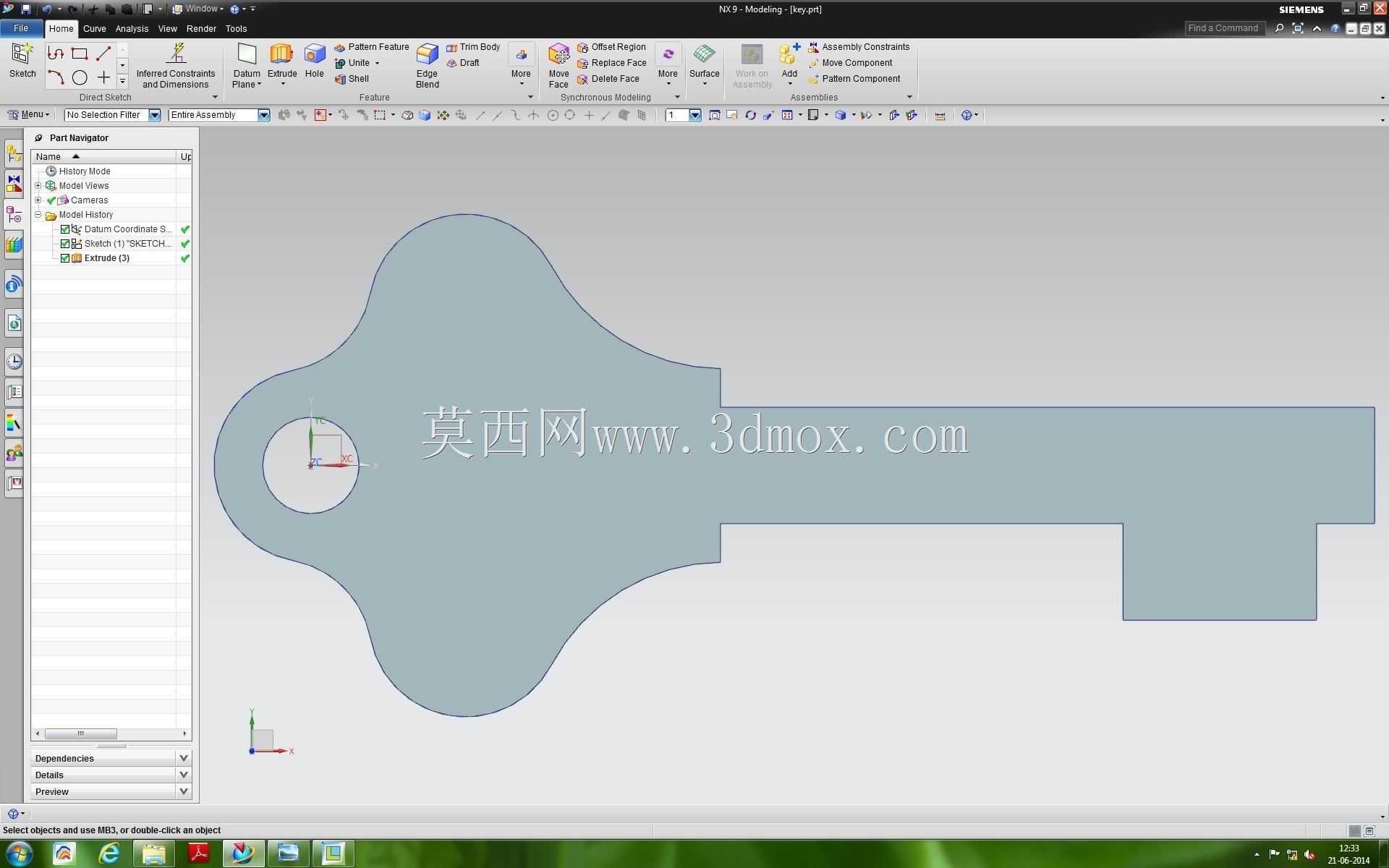

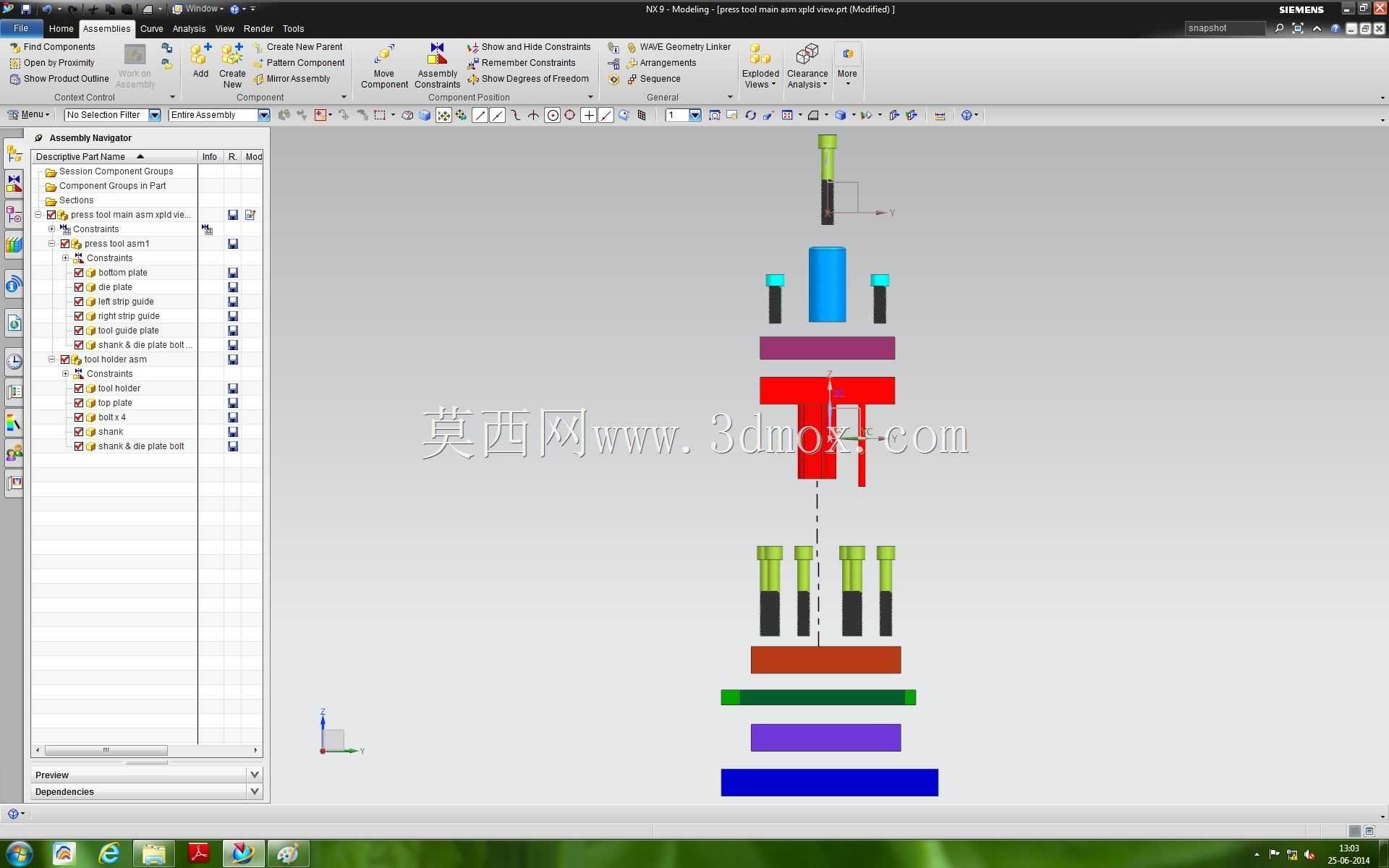

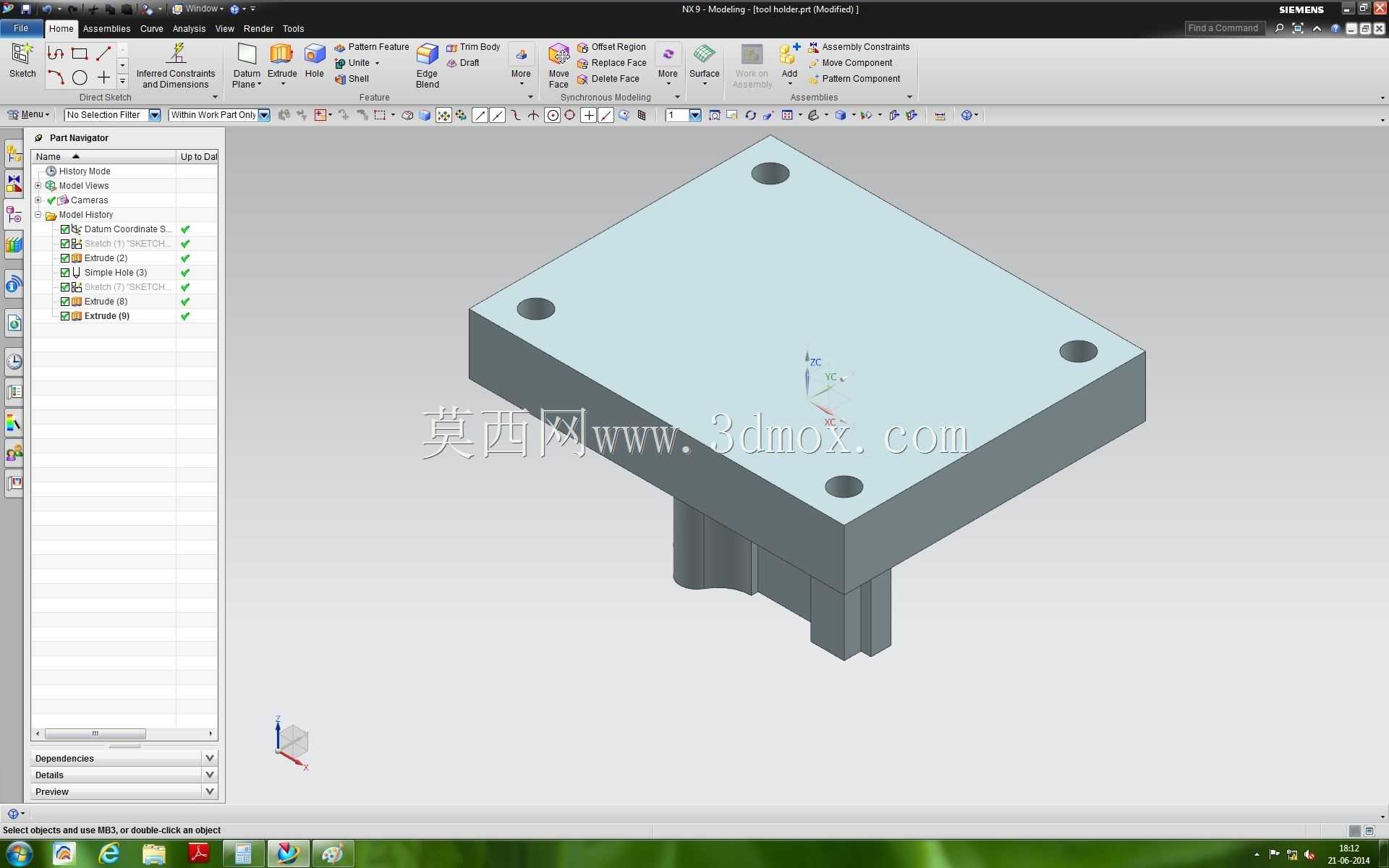

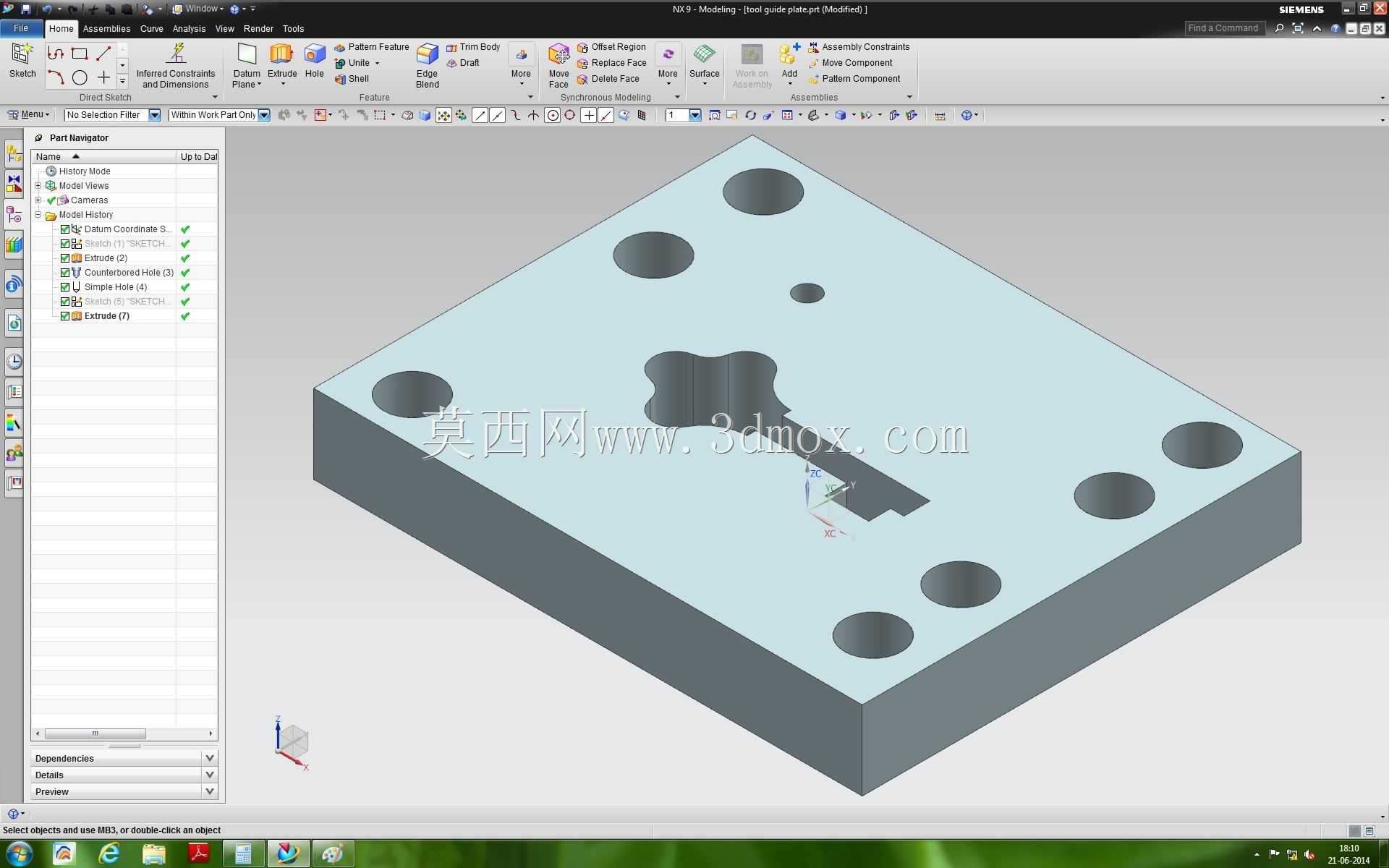

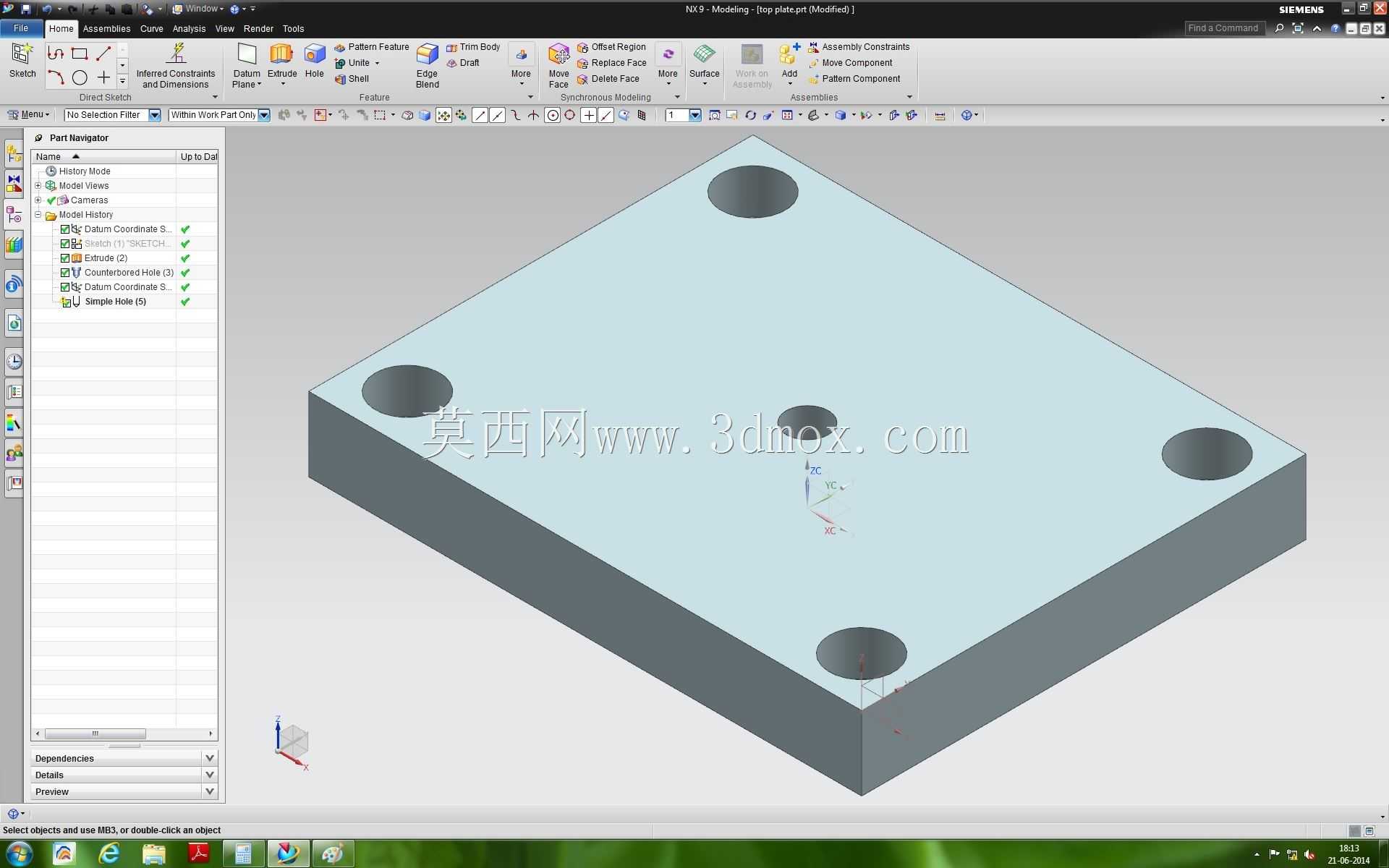

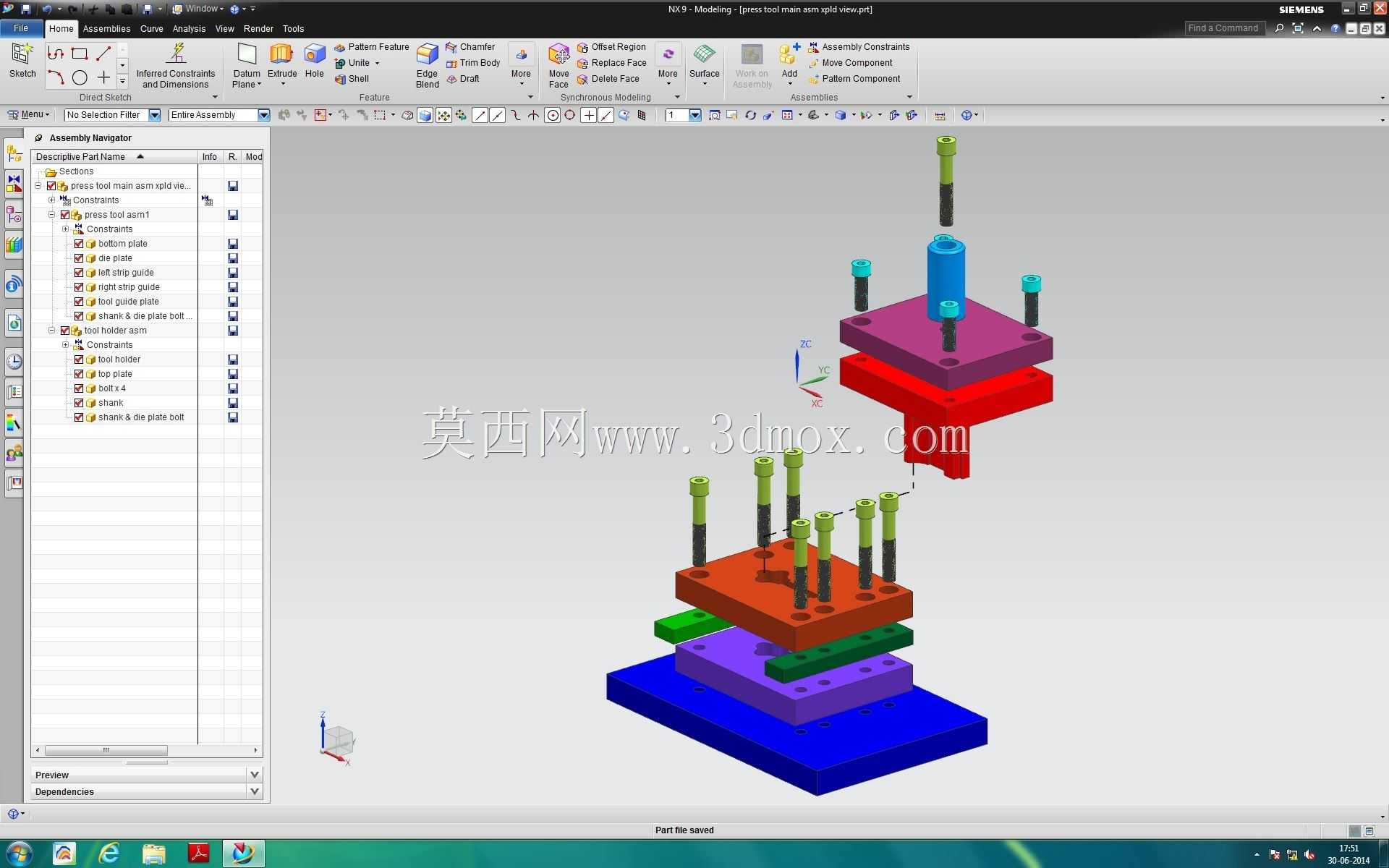

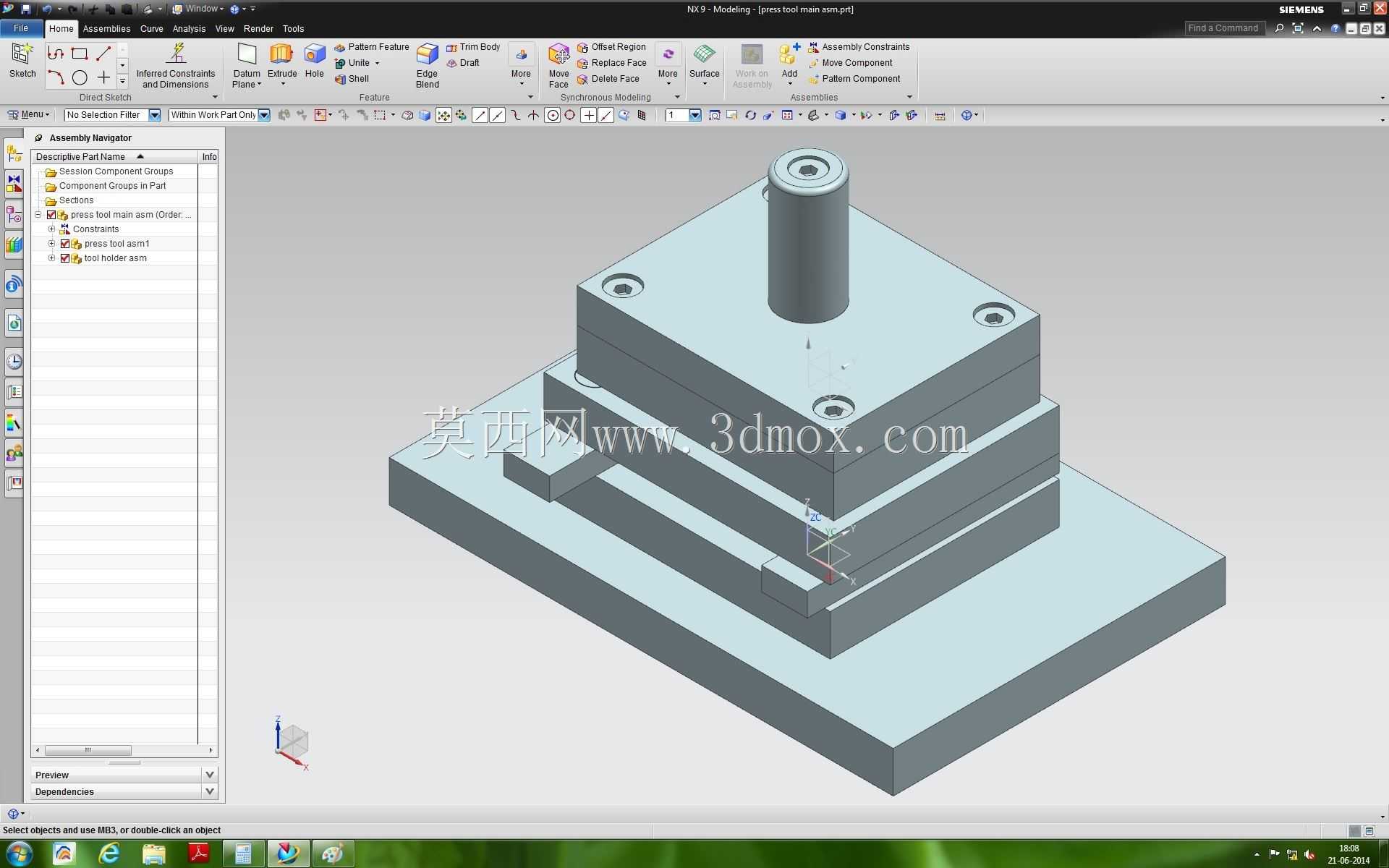

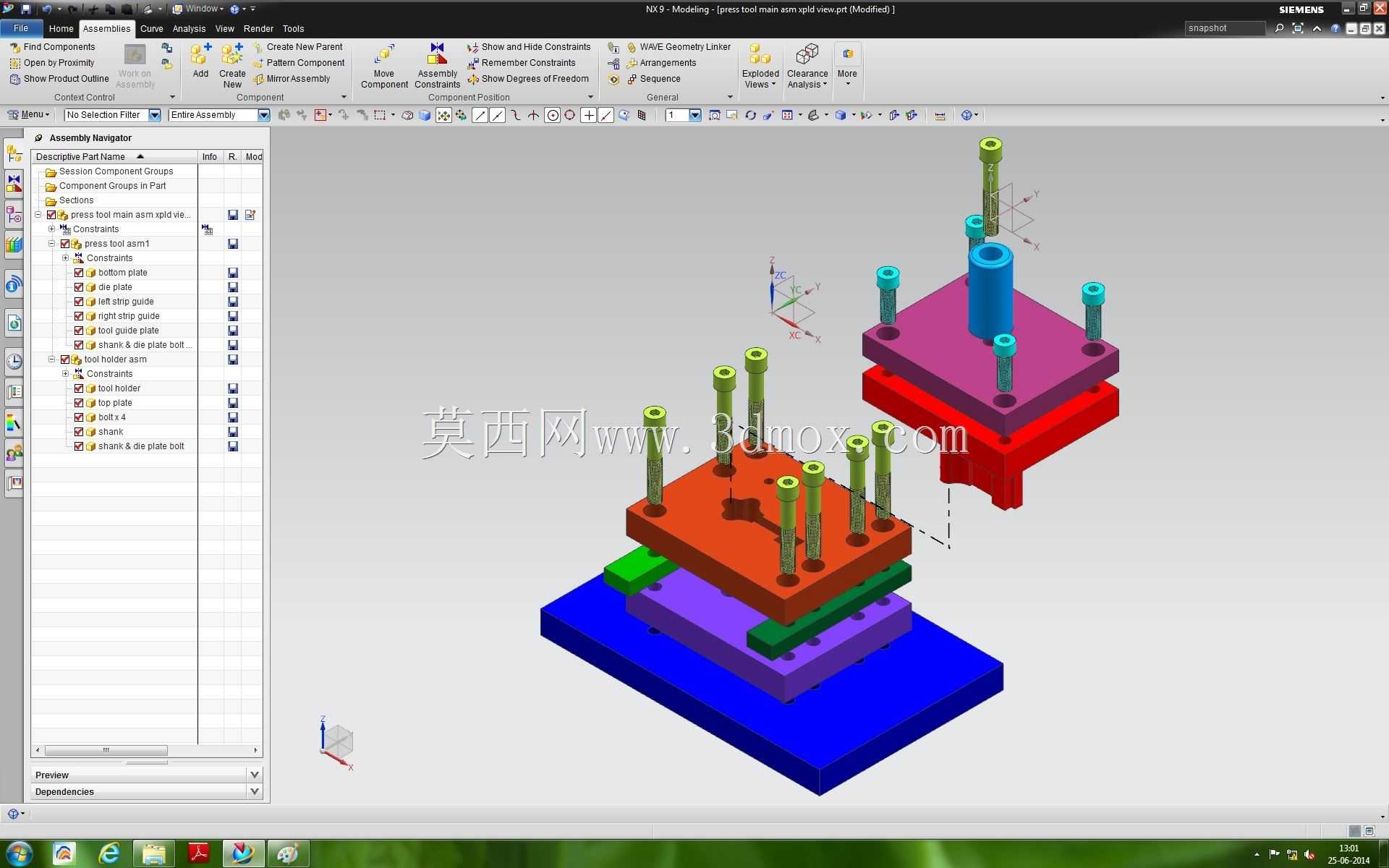

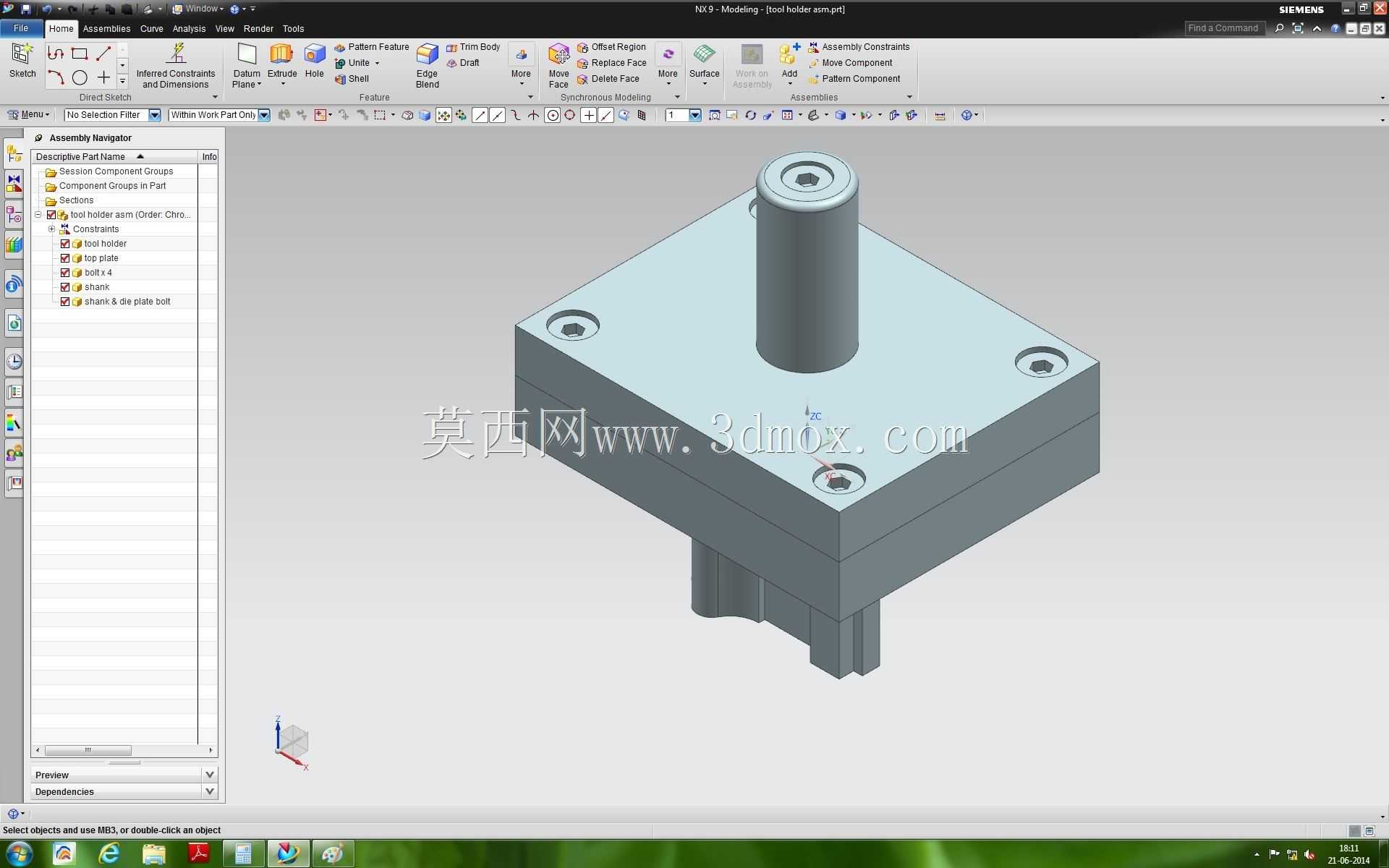

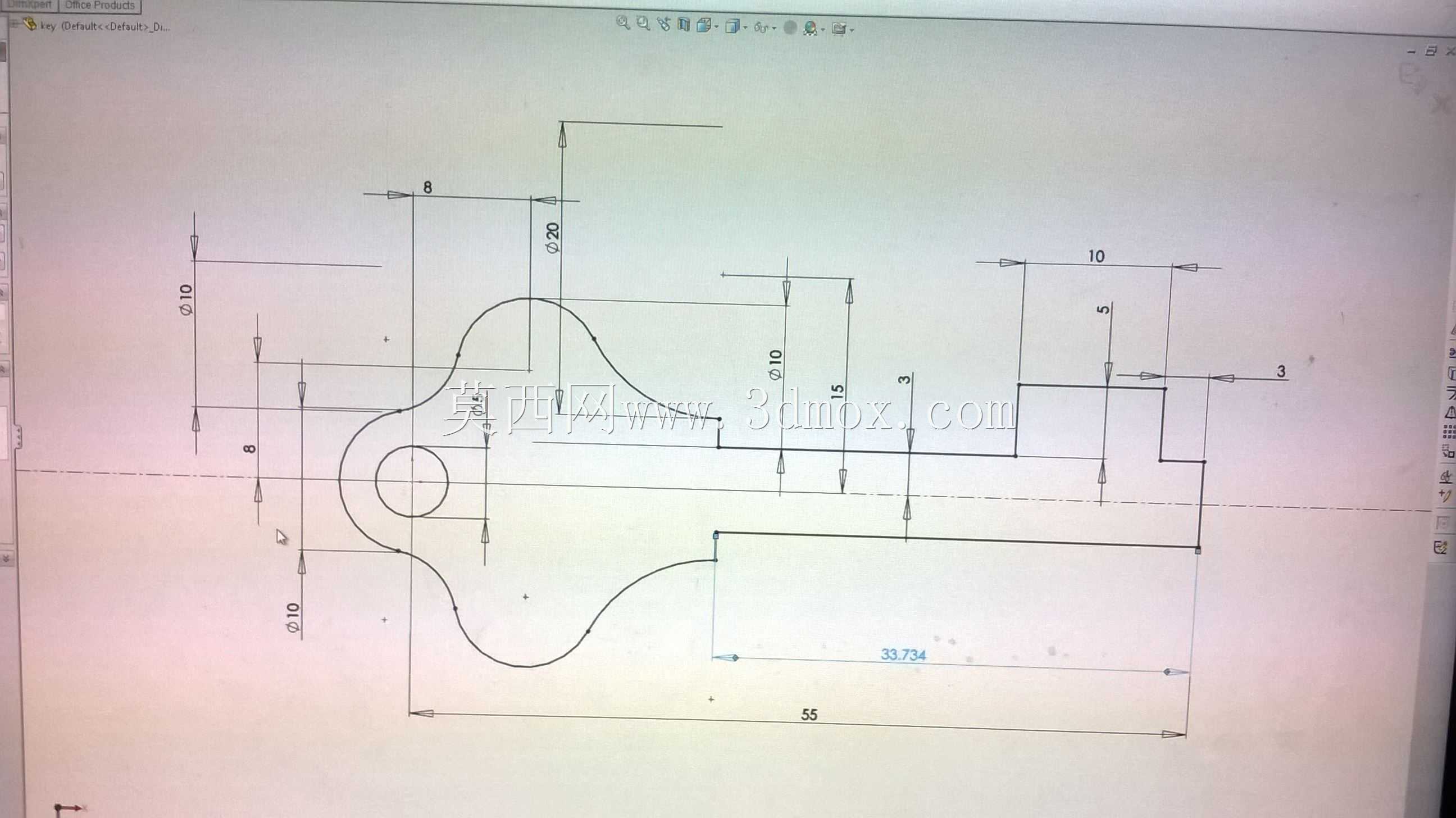

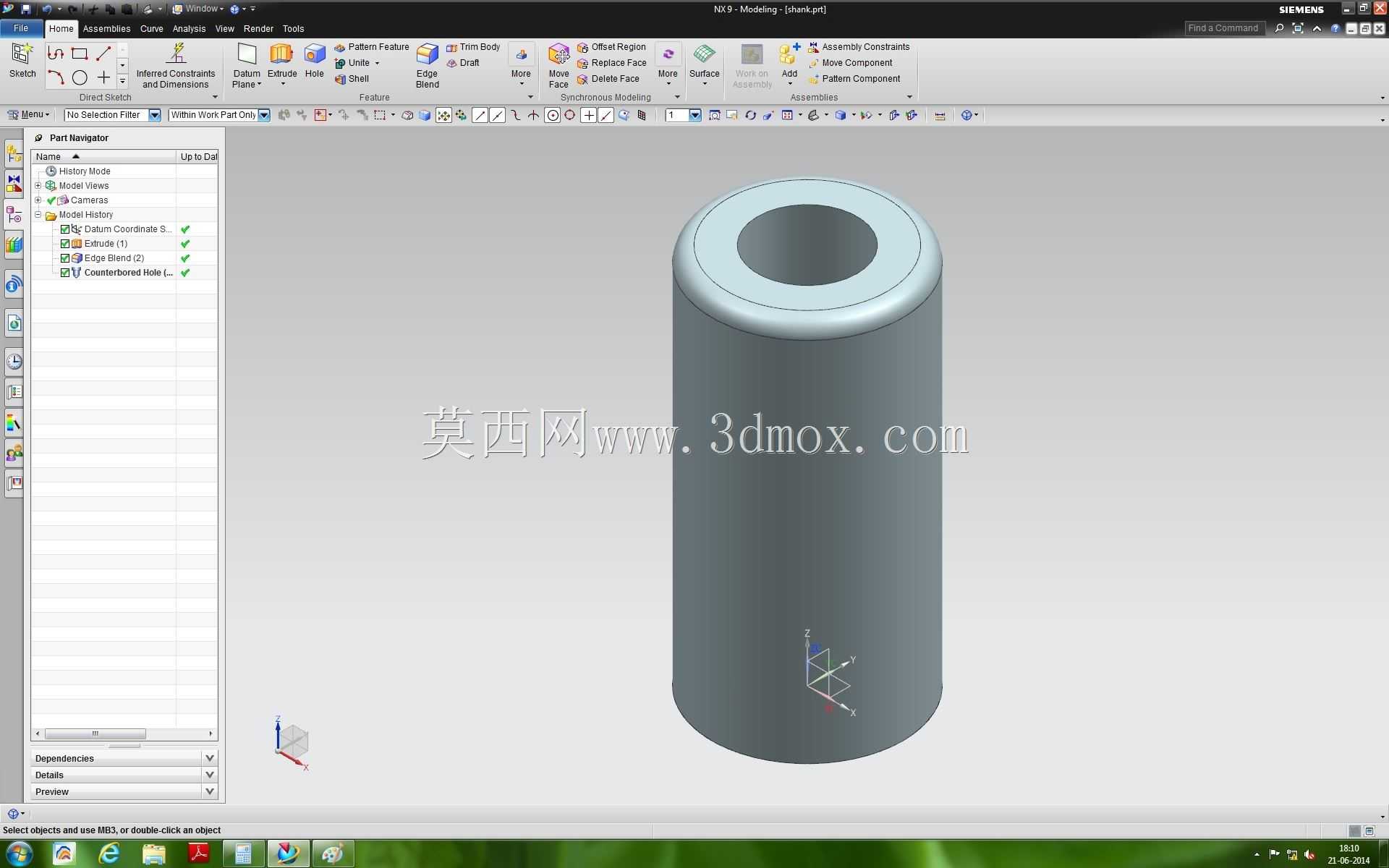

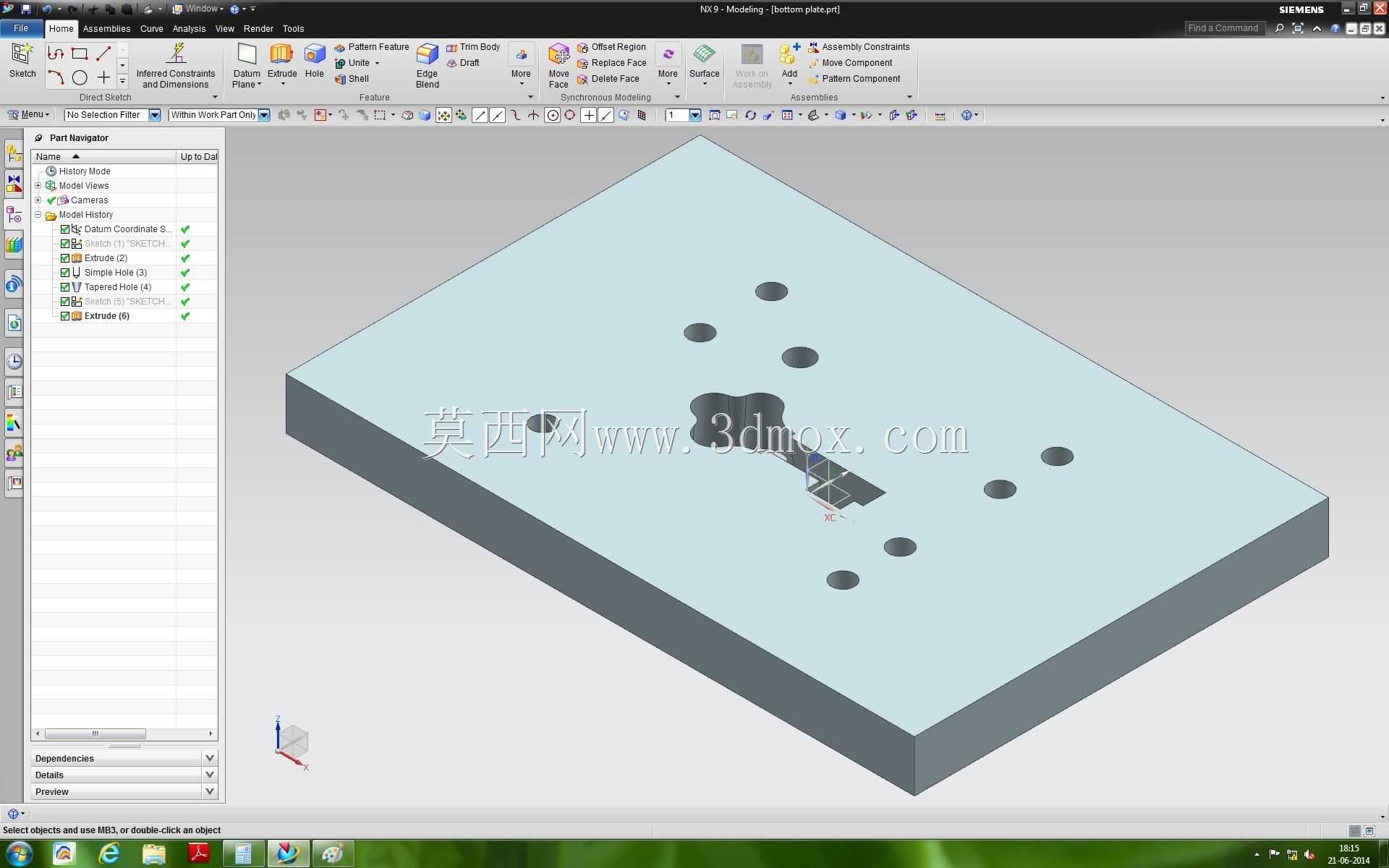

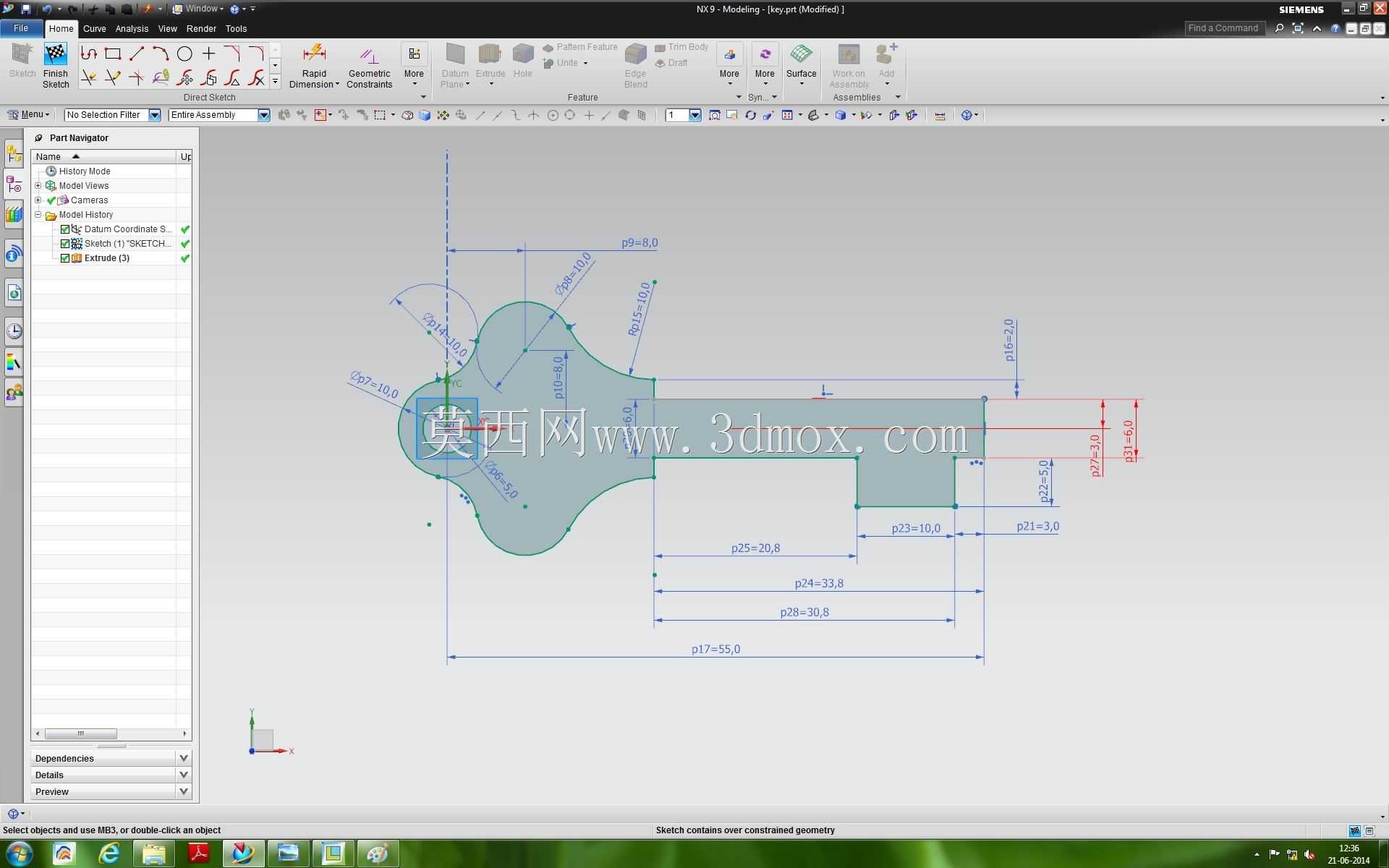

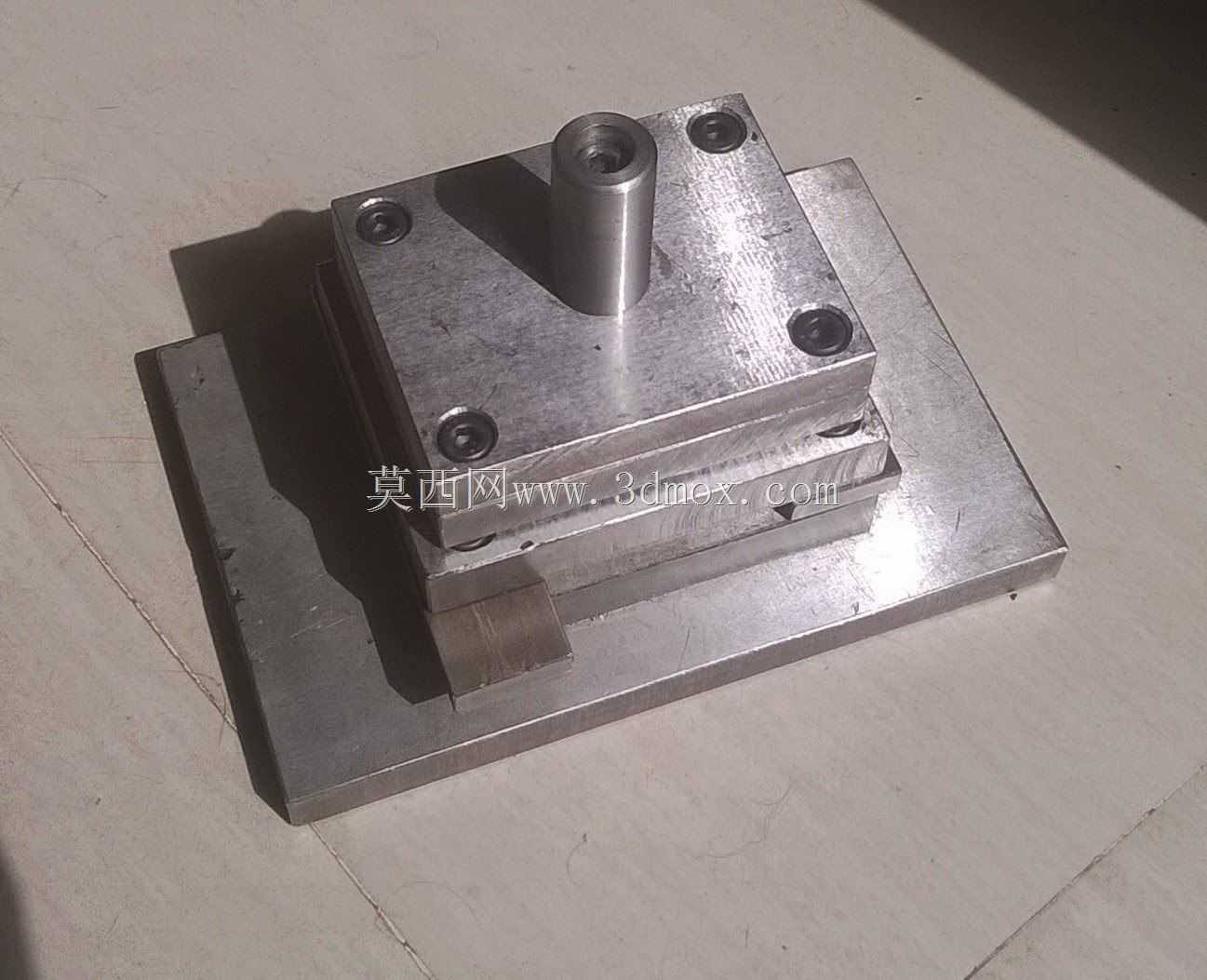

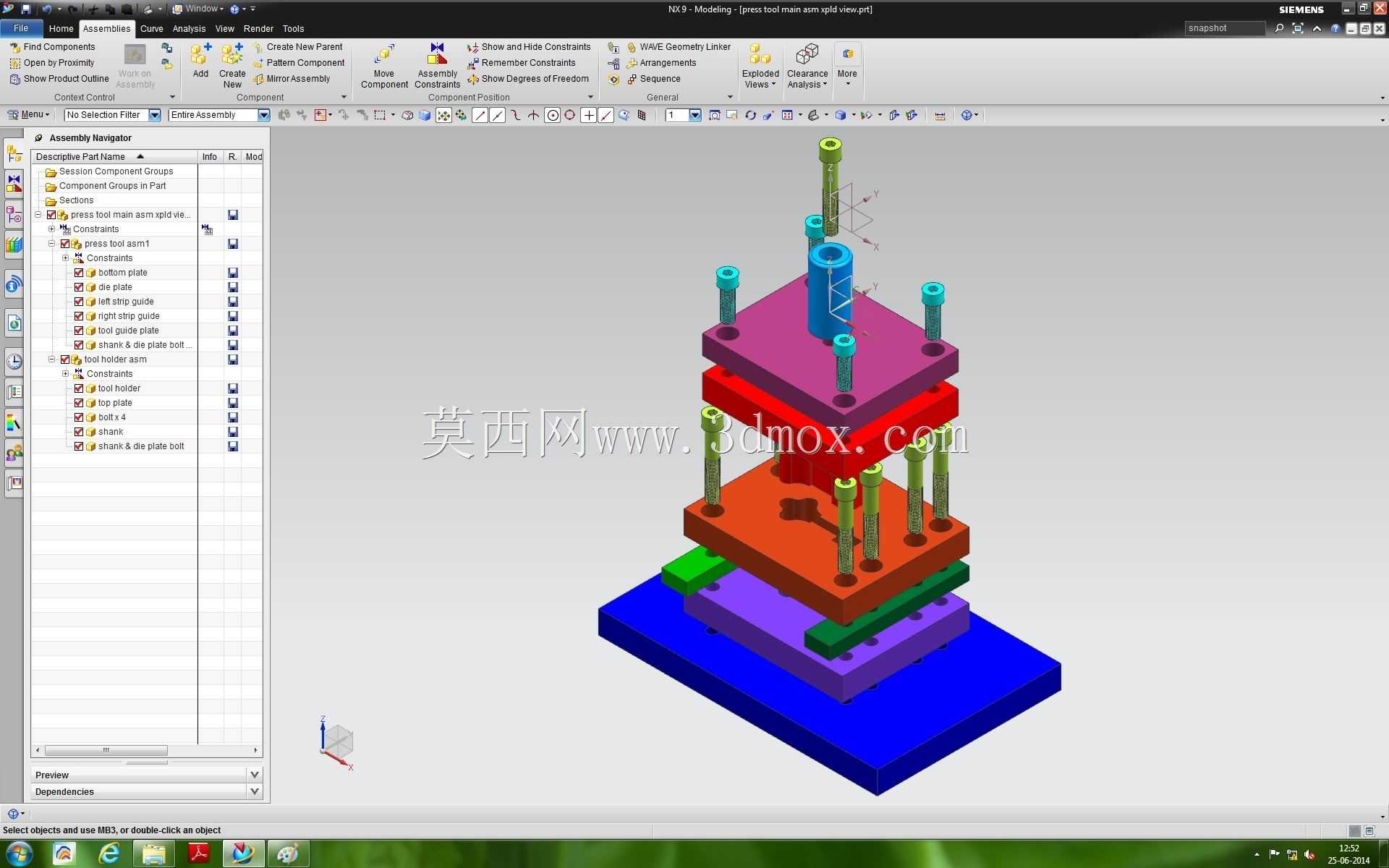

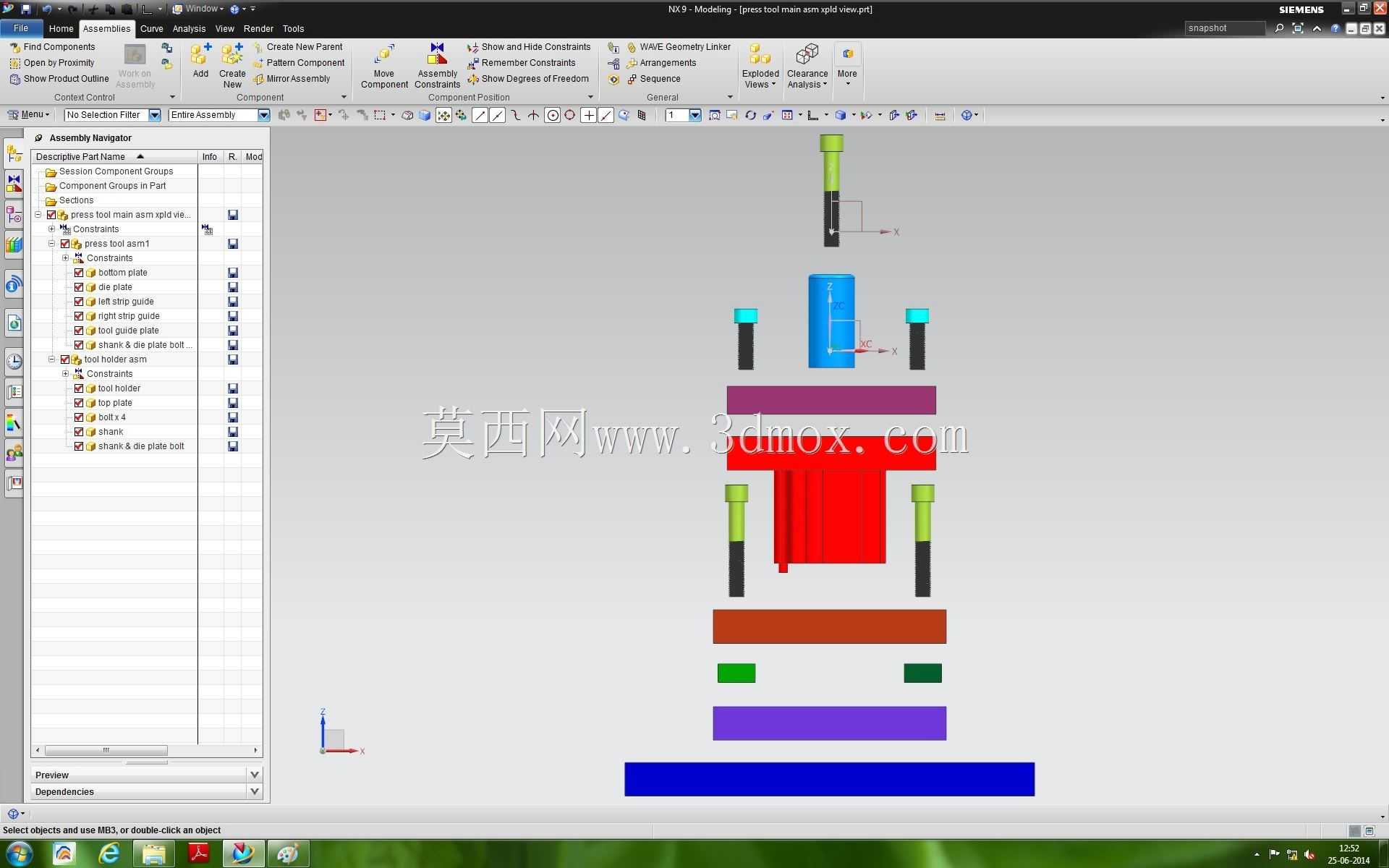

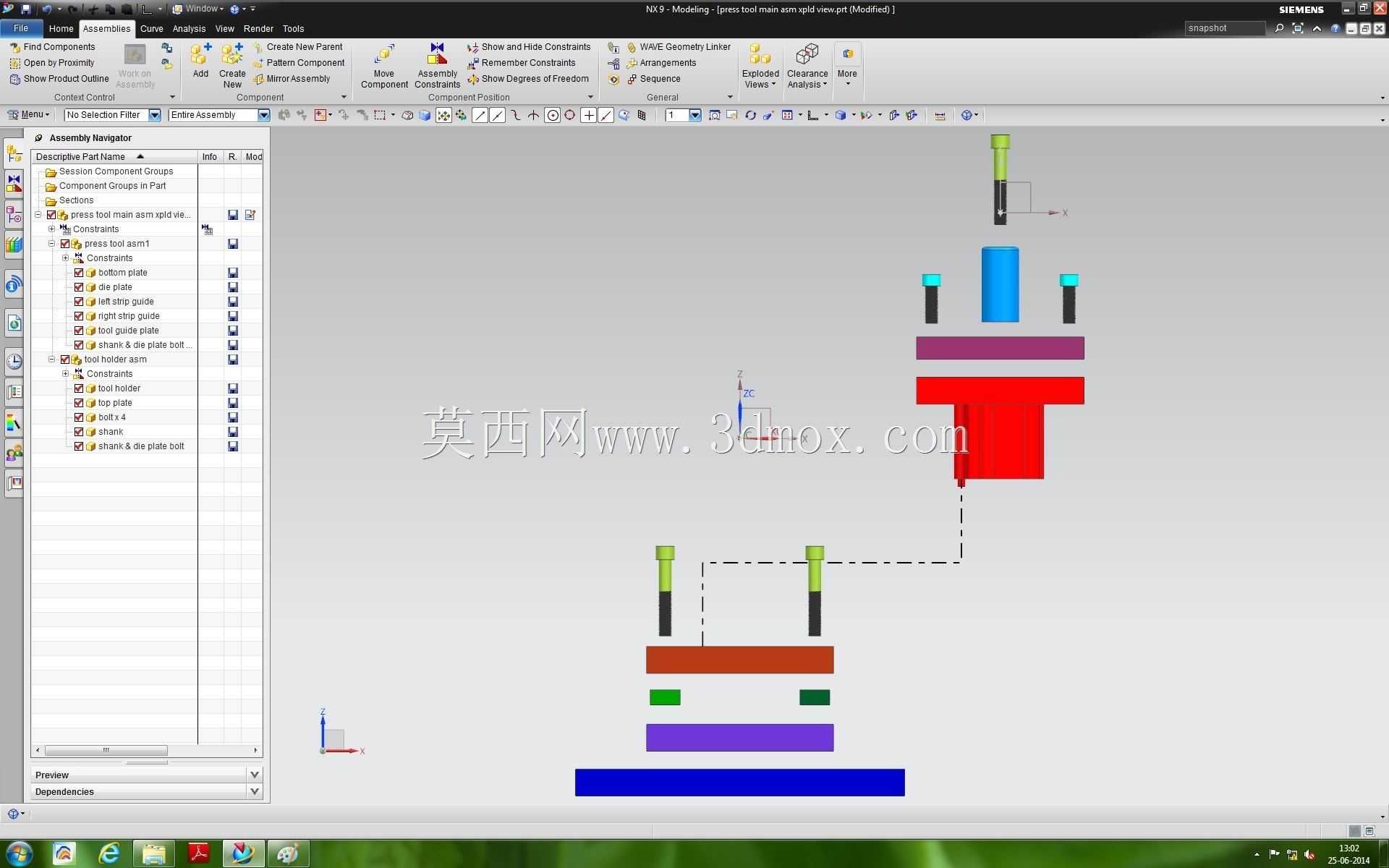

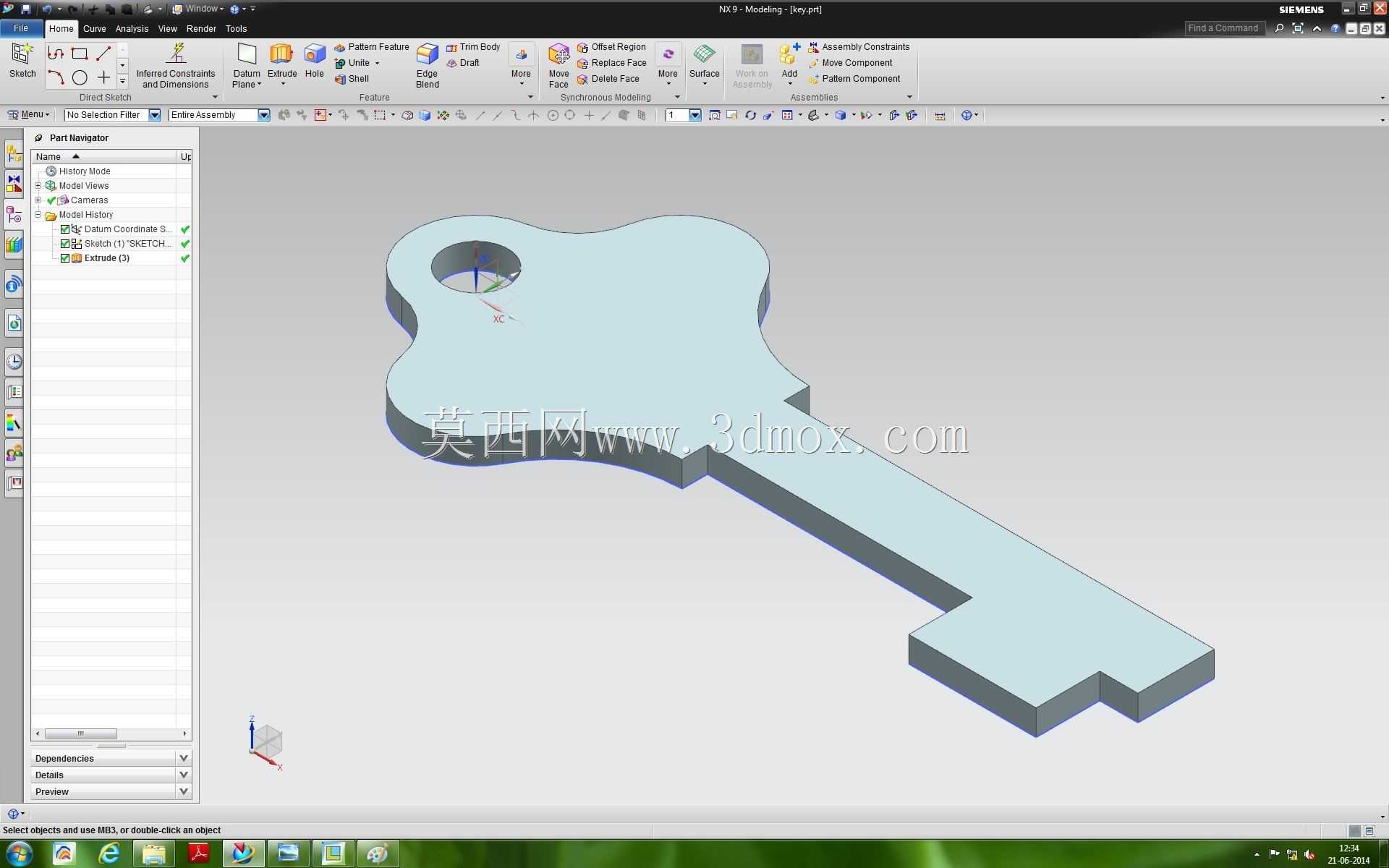

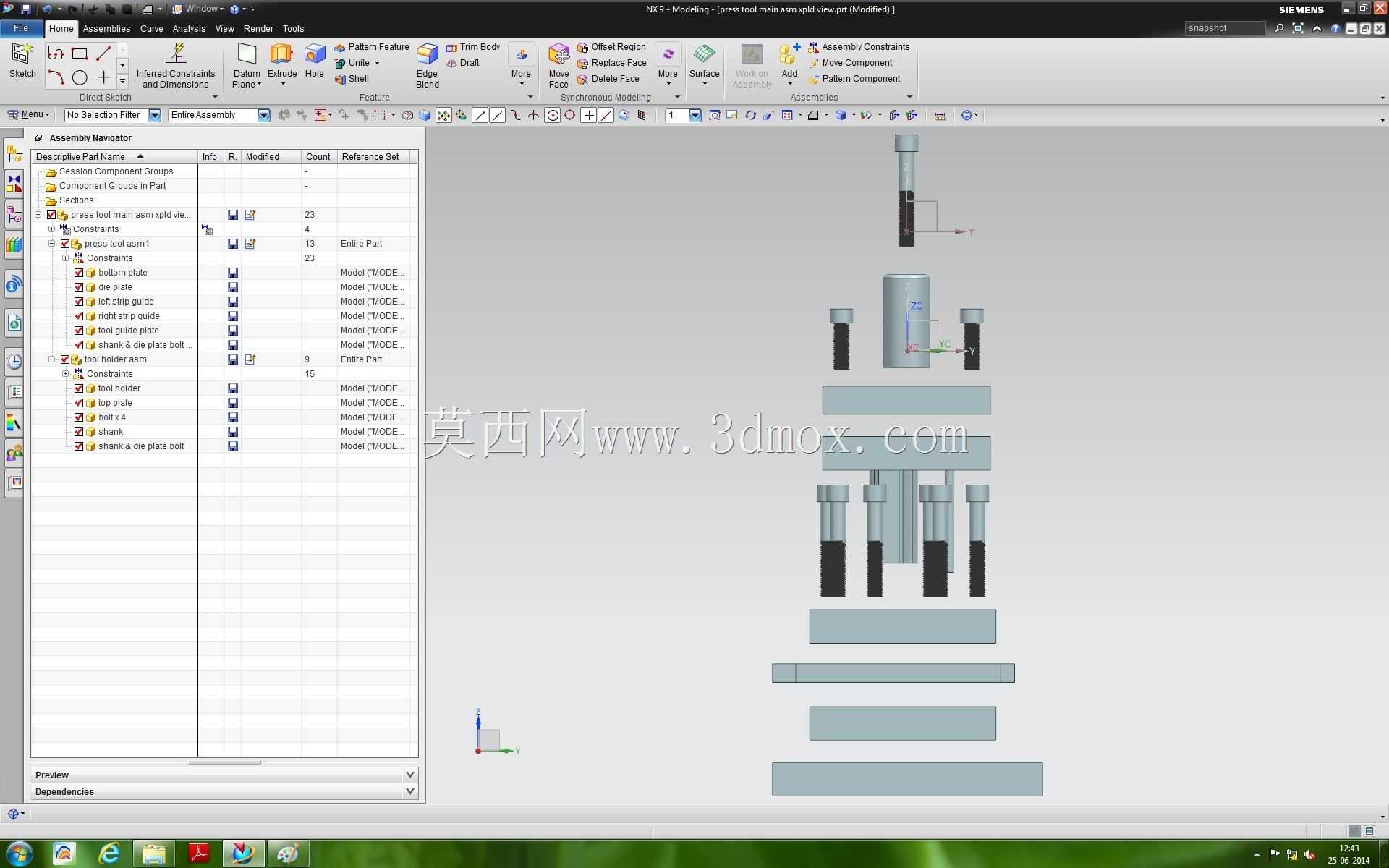

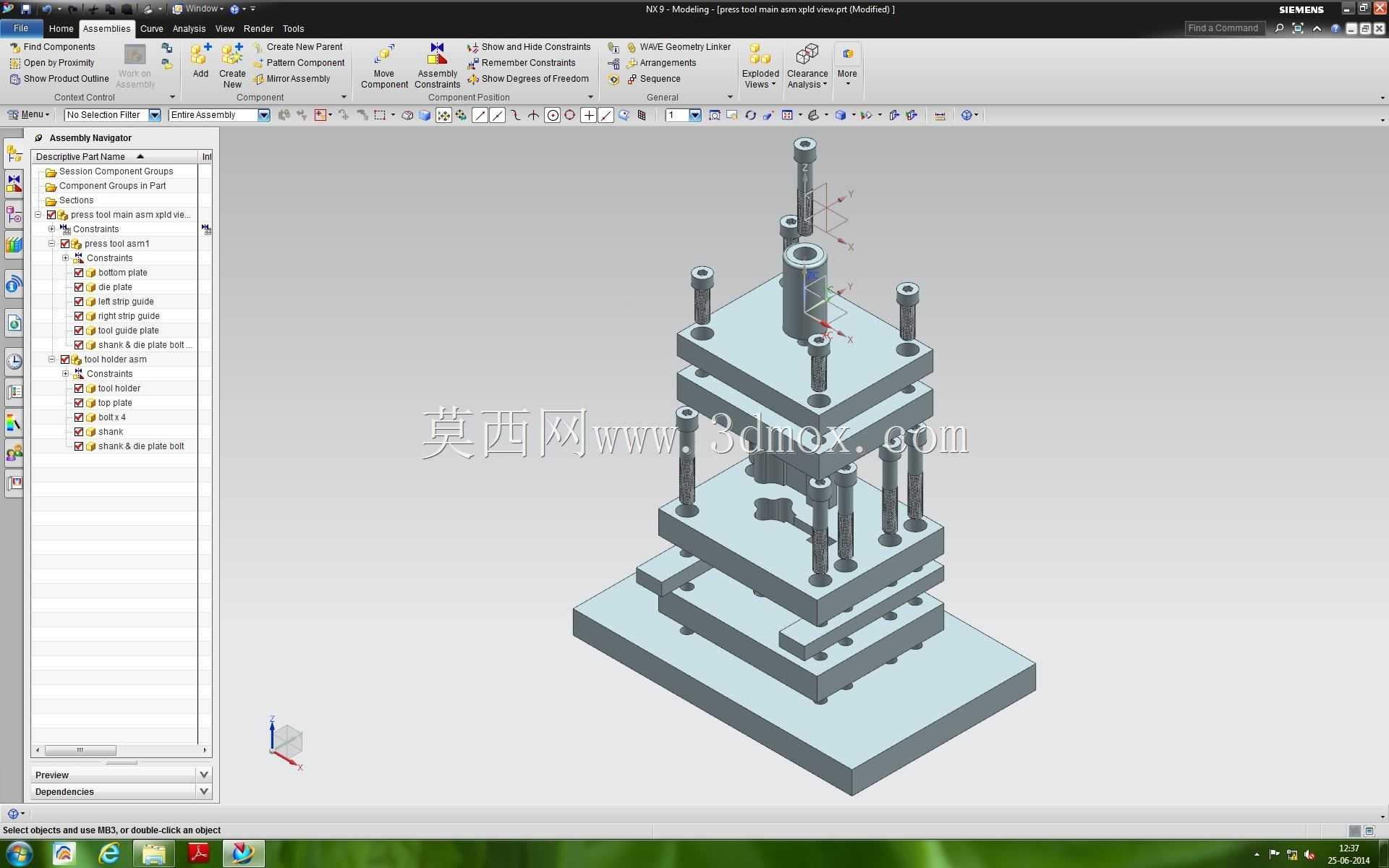

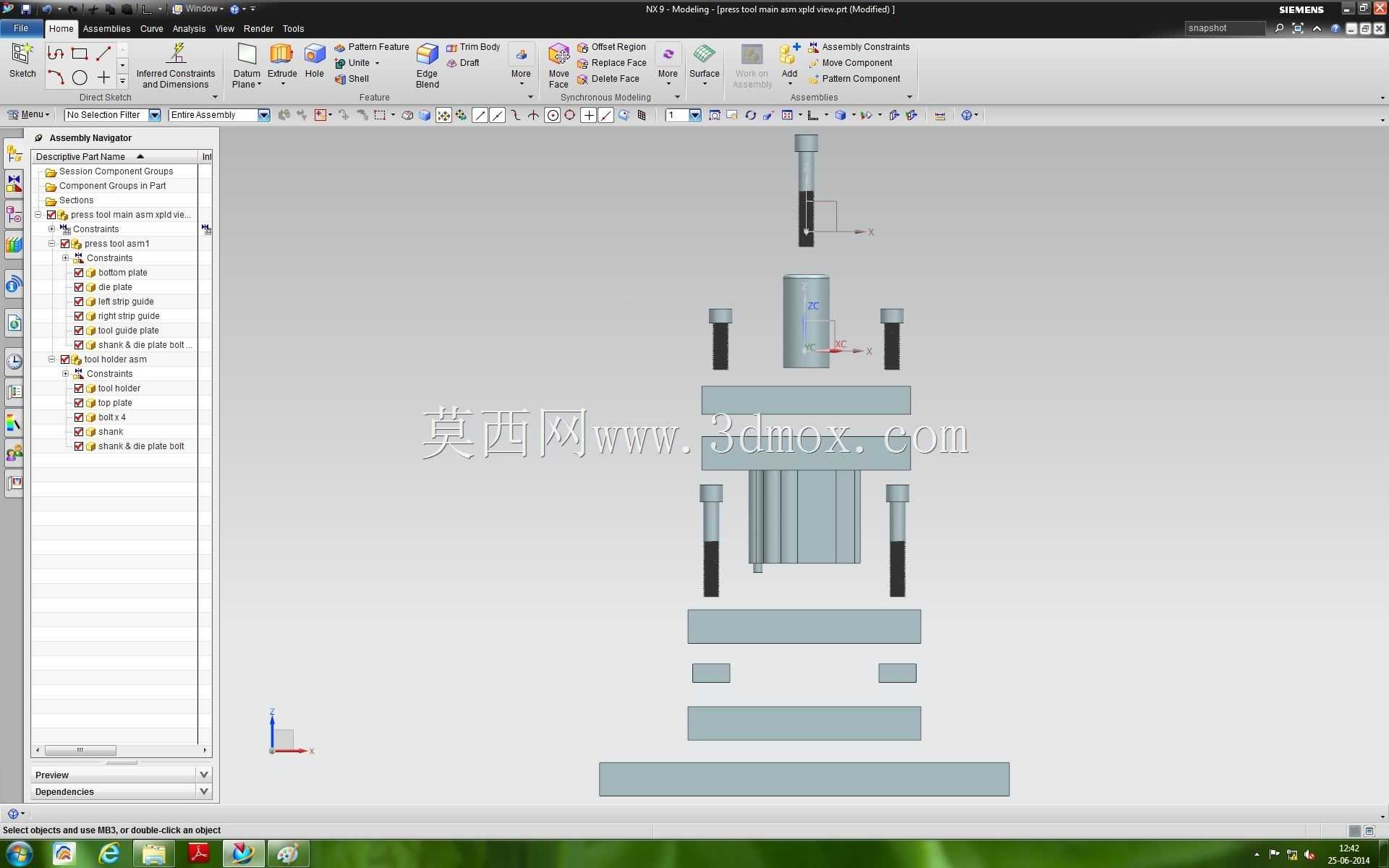

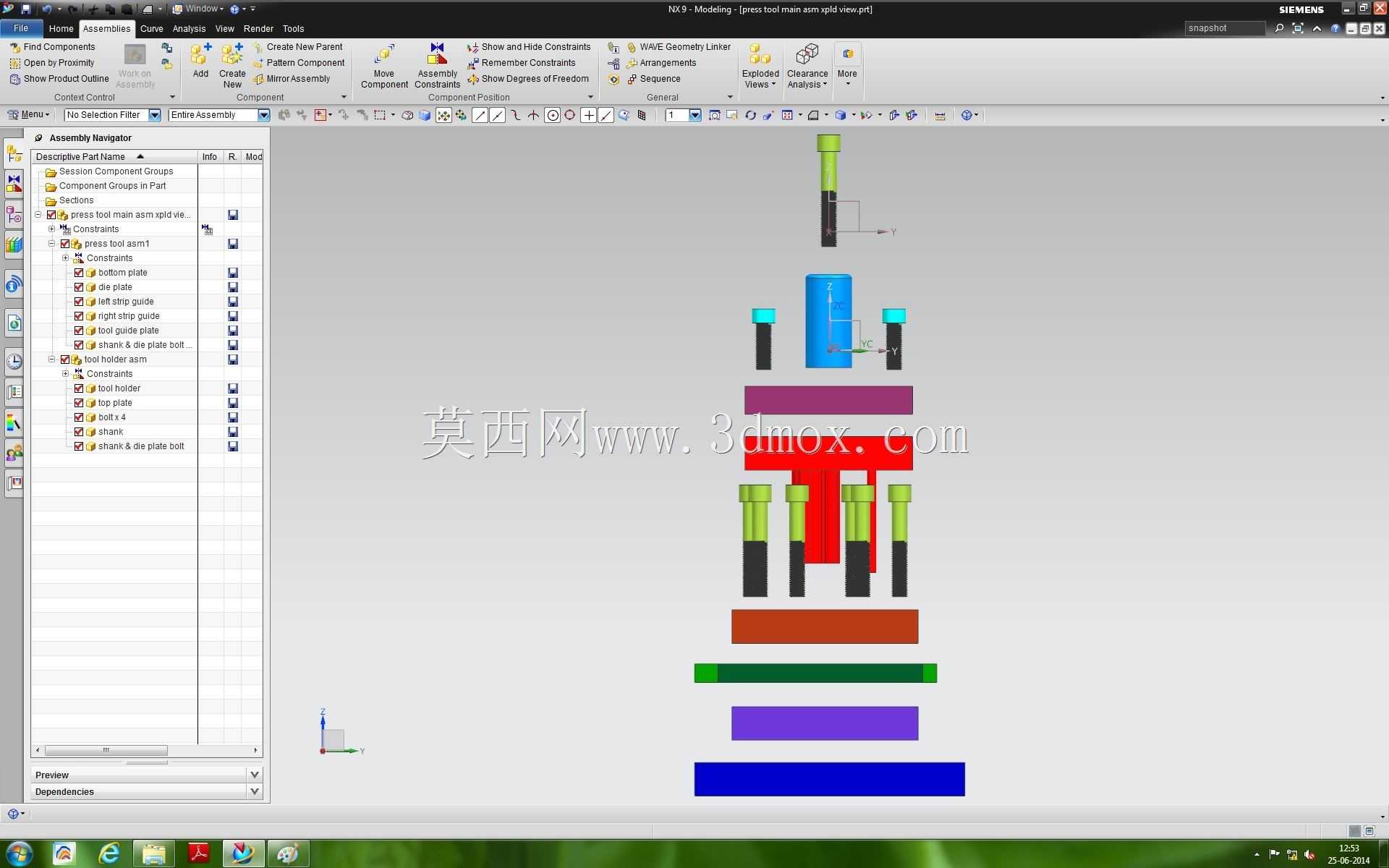

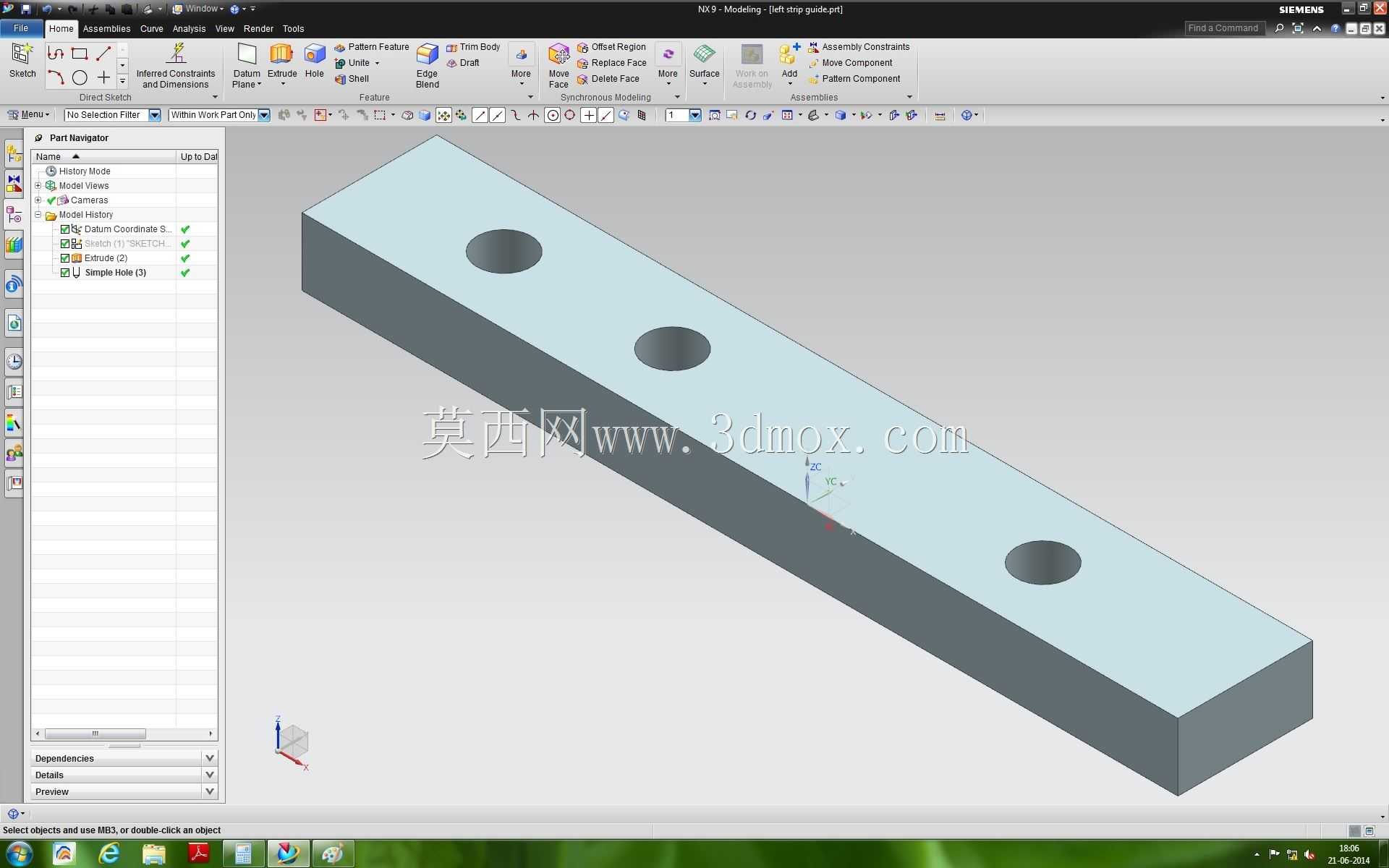

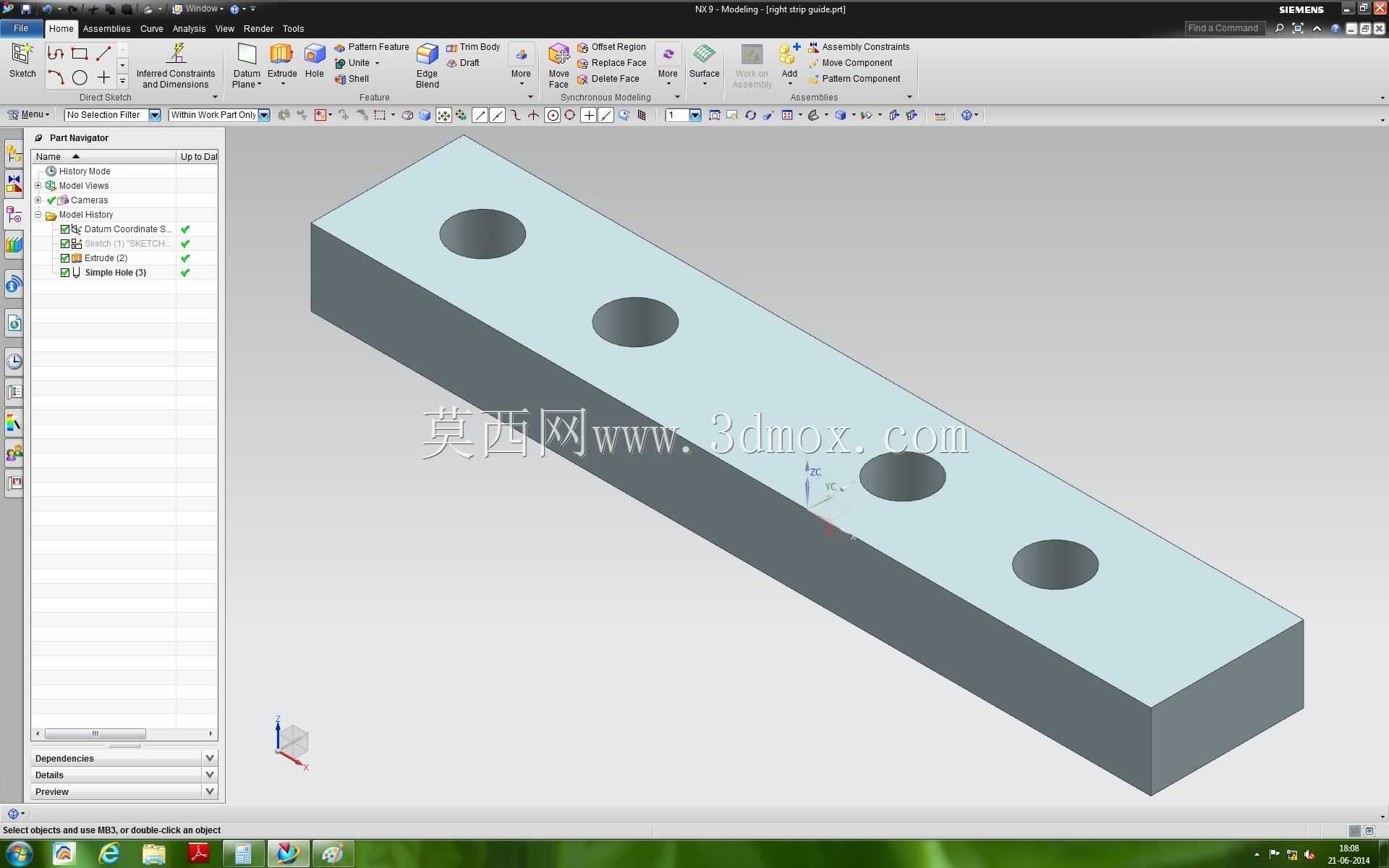

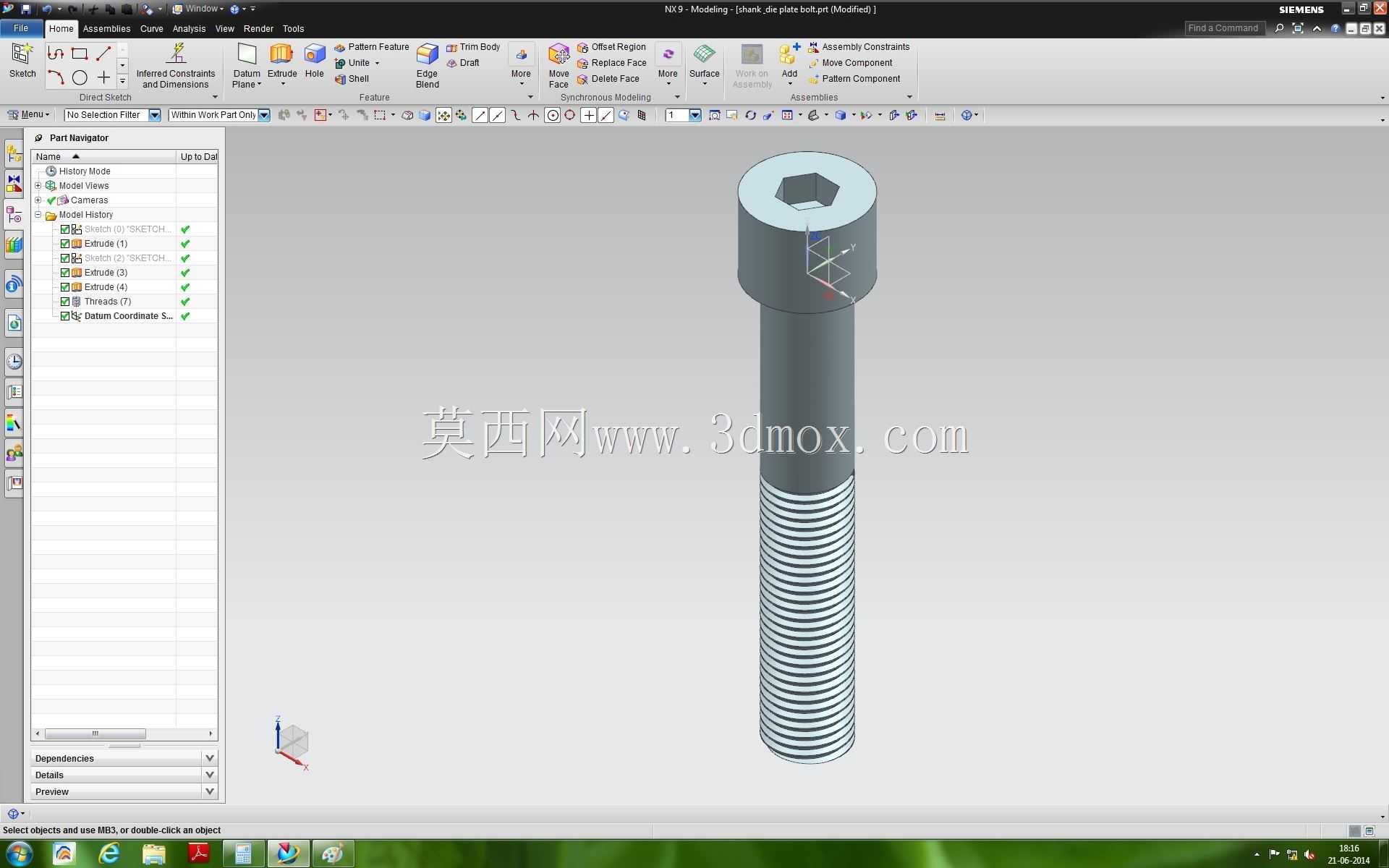

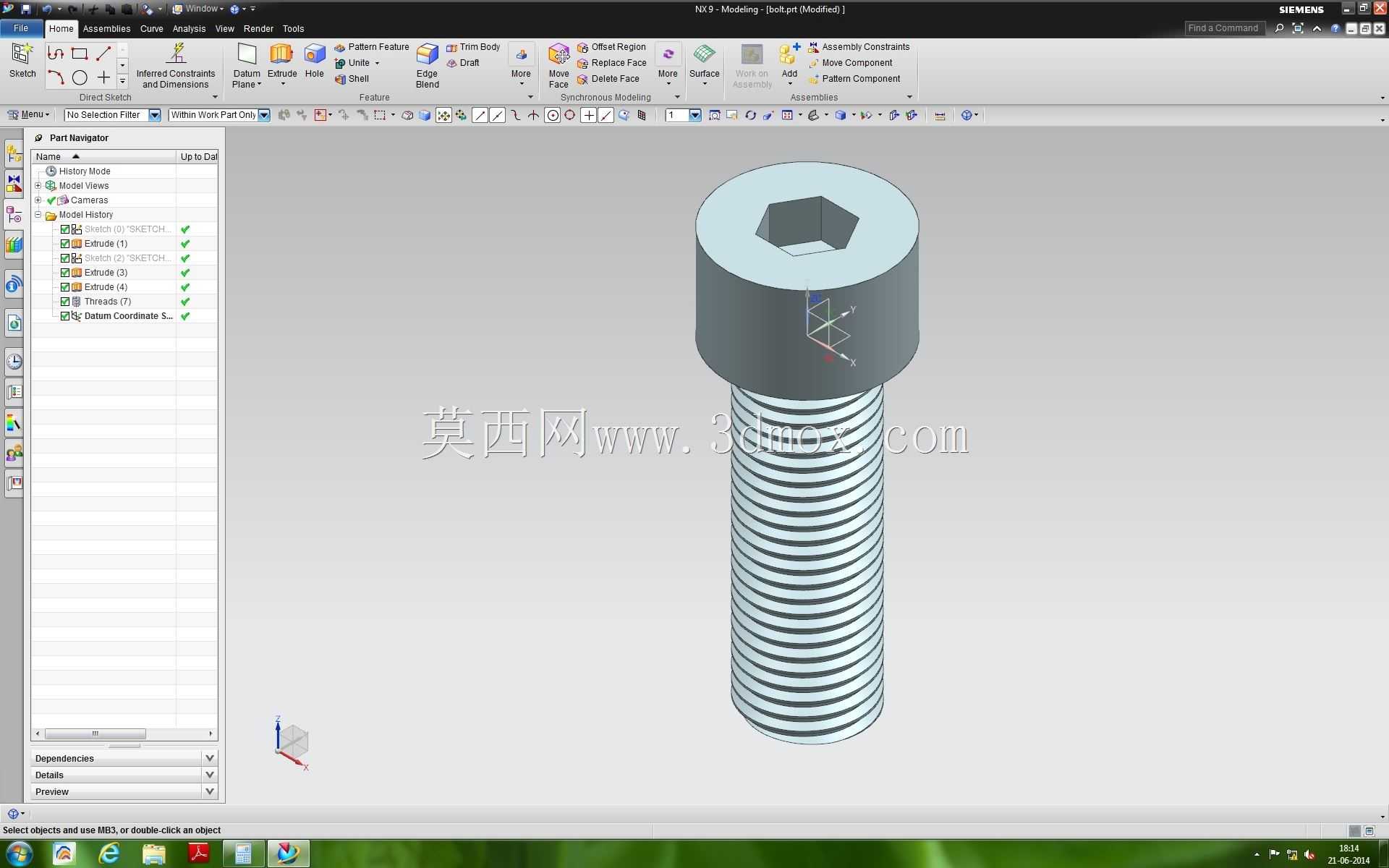

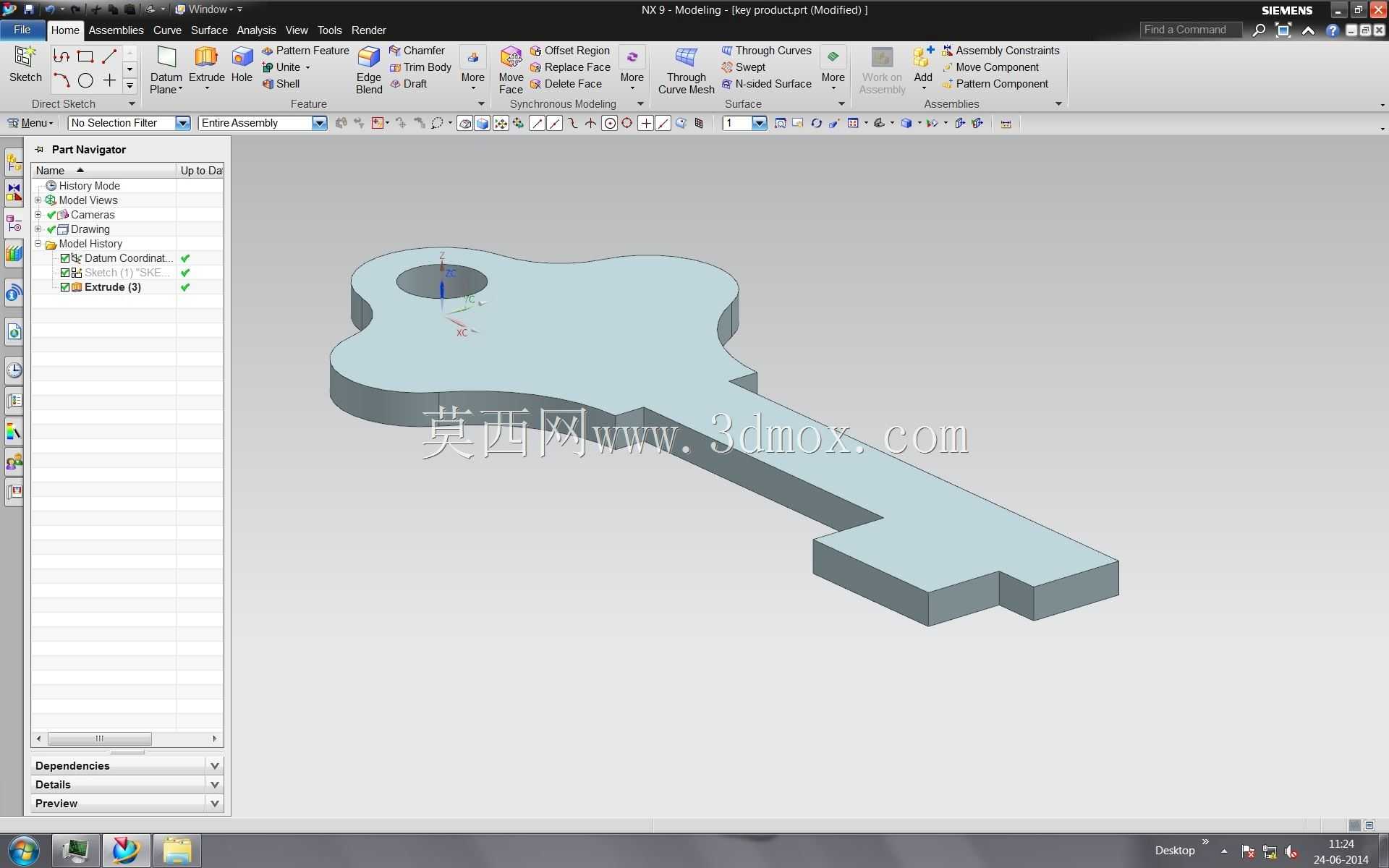

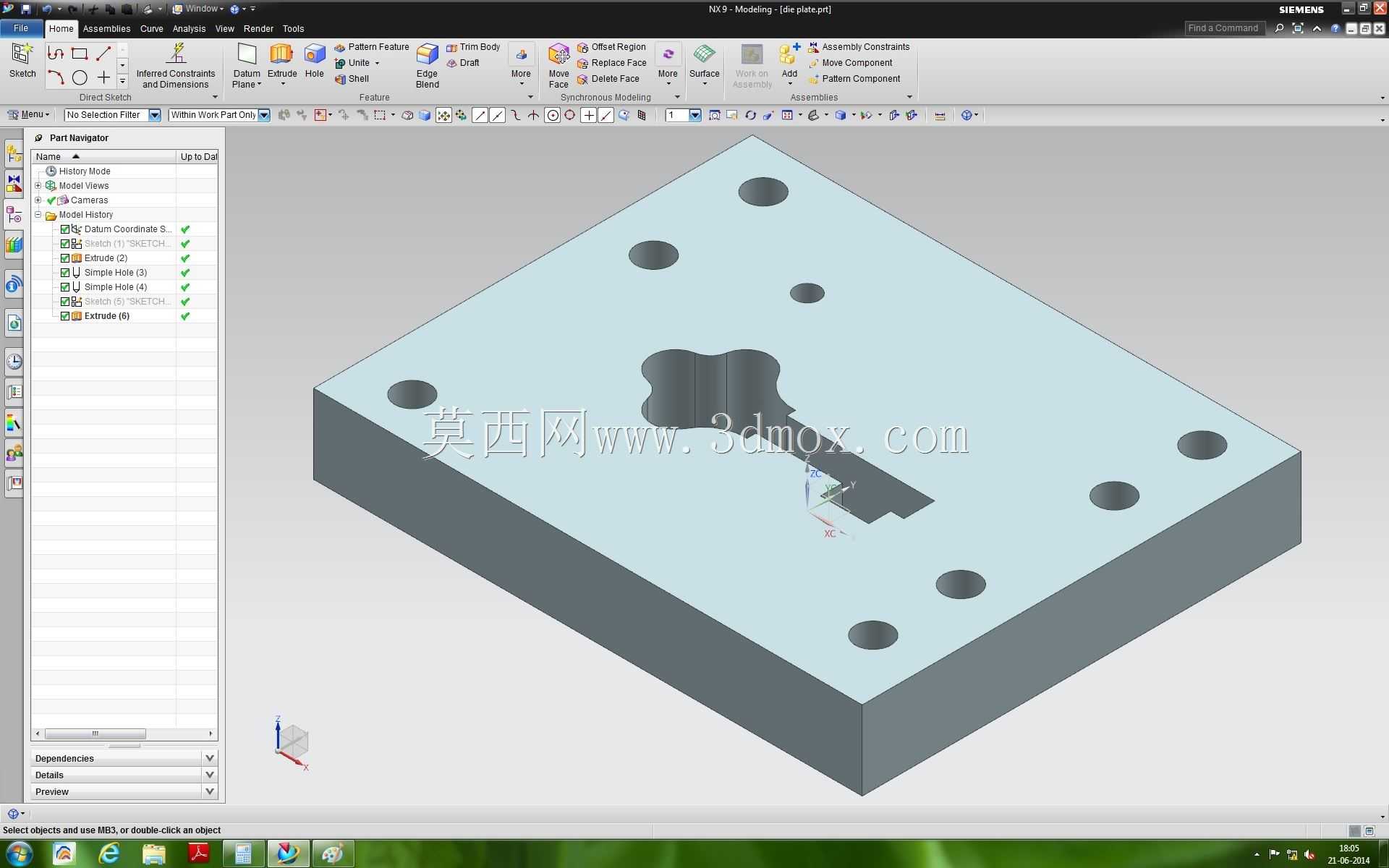

该套工装主要应用于消费电子、小家电、工业控制设备领域的标准按键冲压成型工序，是按键量产环节中保障尺寸精度与成型一致性的核心工艺装备，适配常规按键类五金或复合材质片材的冲切、压型作业，可直接安装于普通小吨位冲床台面使用，无需对设备进行额外改造，适配多数中小五金加工车间的现有生产条件。工装整体采用叠层式模架结构，上下模座选用高刚性模具钢经平面磨削加工而成，基准面平面度控制在0.02mm以内，保障合模过程中的平行度要求，避免冲切过程中出现偏载导致的毛边、尺寸超差问题。上模核心设置有模柄定位结构，可直接与冲床滑块的装夹孔配合，装夹时无需额外找正，大幅缩短换模调试时间；上模板与下模板之间设置有内导柱导向结构，导柱与导套采用间隙配合，合模导向精度可达0.01mm，保障冲切刃口的对位精度，避免啃模损伤刃口。下模座设置有标准化的安装沉孔与定位槽，可直接通过T型螺栓固定于冲床工作台面，安装边界适配多数25吨及以下吨位开式冲床的工作台尺寸，无需额外制作过渡垫板。工装的成型工位针对标准按键的外形轮廓与弯折特征做了分体式镶件设计，刃口镶件采用硬质合金材料经热处理后精磨加工，硬度可达HRC60以上，长期冲切作业下刃口磨损量极小，可保障数万冲次内的产品尺寸稳定性；当按键规格出现小幅调整时，仅需更换对应工位的镶件即可快速适配生产，无需更换整套模架，有效降低多规格按键生产的工装投入成本。工装的卸料结构采用弹性卸料板设计，内置等距分布的矩形弹簧，冲切完成后可自动将料带从凸模上脱出，避免料带粘模导致的送料卡顿问题，适配自动化送料线的连续生产节拍，可搭配滚轮送料机构实现无人化连续冲压作业。整套工装的合模行程经过精准匹配，开模高度预留足够的料带输送空间，既保障冲切过程中成型力完全作用于加工工位，又避免行程过大导致的工装磕碰损伤，日常维护仅需定期对导柱导套加注润滑脂、检查刃口磨损情况即可，维护门槛较低，适合中小批量按键生产的加工场景使用。
