14世纪西欧骑士重型劈砍武装剑结构

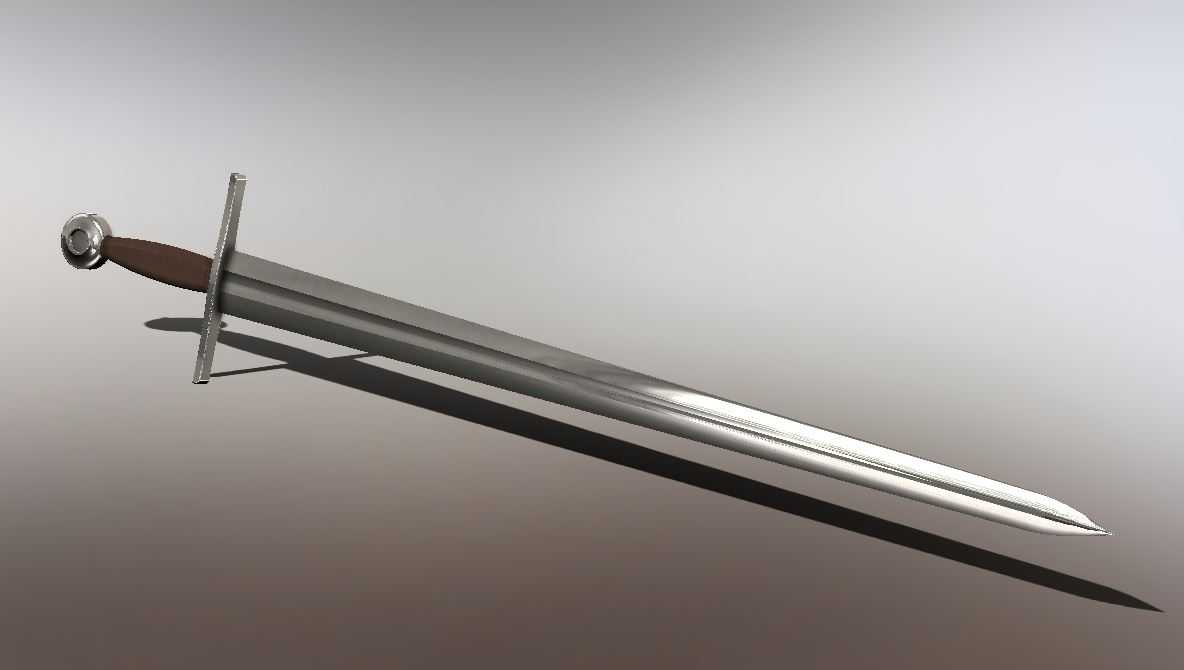

　　本次呈现的是14世纪早期西欧骑士列装的重型劈砍剑三维结构，这类兵器在当时的步骑协同作战场景中承担近距离破甲、混战劈砍的核心作用，区别于侧重刺击的细刃长剑，该型剑的结构设计完全围绕重甲作战环境下的力学传递优化展开。从结构设计逻辑来看，剑身靠近护手位置做了加宽加厚处理，剑脊凸起高度从护手位置向剑尖方向线性递减，靠近剑尖三分之一位置设置一圈宽大的凹槽，也就是常说的血槽结构，这个结构并非单纯的减重设计，一方面可以在刺入目标后降低腔体内外压差方便快速拔刀，另一方面可以在不显著降低剑身侧向抗弯强度的前提下，减少整剑的转动惯量，让持剑者在连续劈砍动作中更易控制剑身轨迹，减少腕部负荷。

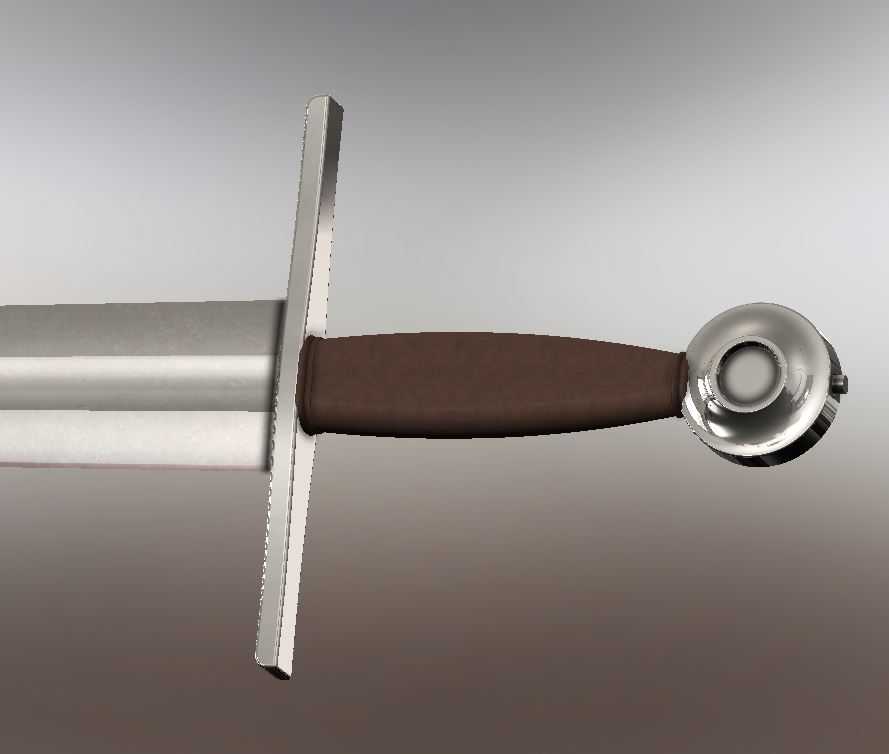

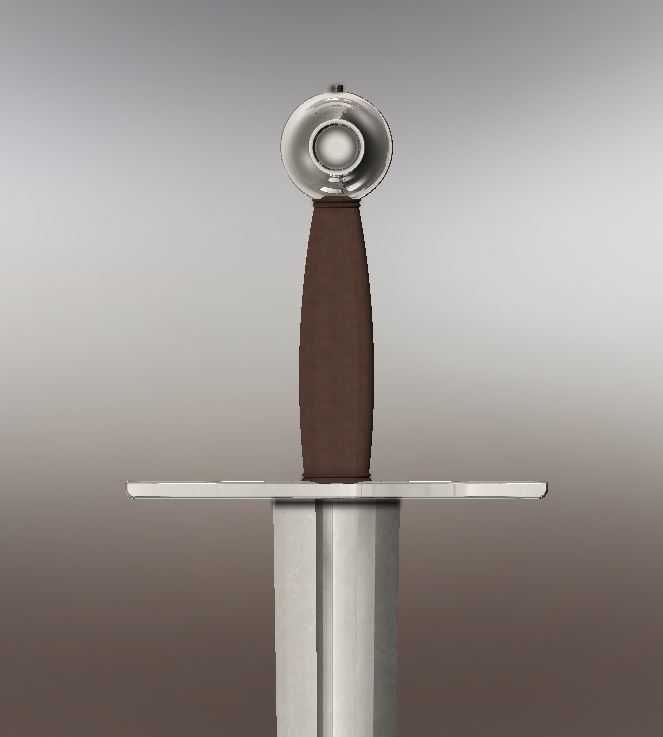

　　剑身截面采用菱形收窄设计，剑尖位置做了强化的锥度处理，兼顾劈砍时的刃口接触面积与刺击时的破甲穿透力，对应Oakeshott Type XII型剑的典型特征，适配当时锁子甲搭配部分板甲件的防具水平，劈砍时刃口的接触应力可以破开锁子甲的环扣结构，刺击时的集中应力可以穿透板甲件的衔接缝隙。剑柄部分采用纺锤形木质握柄包裹皮革的结构，握柄的直径从靠近护手位置向配重帽方向先增后减，完全贴合人手握持时的掌部弧度，长时间握持作战时不易打滑，也能缓冲劈砍接触瞬间的反震力，降低持剑者的手部震伤概率。护手采用一字型直横挡结构，横挡两端做了轻微的向下收弧，既可以格挡对方兵器沿剑身滑向手部的攻击轨迹，也不会因为横挡过宽影响近身搏斗时的出剑角度。

　　剑柄末端的圆形配重帽采用密度较高的金属材质，重量占整剑重量的近五分之一，将整剑的重心控制在护手前方5厘米左右的位置，这个重心区间既保证了劈砍时的动能传递效率，又不会因为重心过于靠前导致持剑者做变向动作时耗费过多体力，连续作战时的操控稳定性更好。在三维建模的结构处理上，各部件的装配边界完全还原实物的配合公差，握柄与剑茎的配合采用过盈装配加铆接的结构，配重帽与剑茎末端采用螺纹加铆接的双重固定，避免劈砍过程中出现部件松动。剑身的刃口部分做了0.1毫米的圆角处理，既还原了真实兵器开刃后的微观形态，也避免三维模型在后续渲染、3D打印过程中出现零厚度面的几何错误。

　　这类冷兵器模型的应用场景并不局限于文创复原领域，在影视道具制作、冷兵器研学教具开发、历史题材游戏资产制作、仿古兵器复刻生产的结构校验环节都可以作为精准的结构参考，尤其是在复刻生产环节，模型中明确的各段截面参数、重心位置、部件配合尺寸，可以直接作为数控加工的基准参考，避免传统手工测绘复刻出现的重心偏移、结构强度不足的问题。从结构强度校核的角度来看，剑身凹槽的深度设置为剑身厚度的三分之一，凹槽两侧的加强筋宽度均匀，在承受侧向劈砍冲击力时，应力会沿着剑脊均匀传递到护手位置，再通过握柄分散到持剑者的手臂，不会在剑身中部出现应力集中导致断裂的情况。护手与剑茎的配合采用方孔过盈装配，横挡的厚度从靠近剑茎位置向两端逐渐减薄，在保证格挡强度的前提下尽可能降低非必要重量，配重帽的平面做了轻微的弧面凸起，既可以在近身搏斗时作为钝击部件使用，也能平衡整剑的转动惯量，让持剑者在做挑、刺、劈、格等不同动作时，剑身的反馈力度保持一致。
