梅花尾接口电源线缆结构三维设计

日常电气设备的供电连接场景里，这类带梅花尾接口的电源线是极为常见的布线部件，小到桌面笔记本电源适配器、小型液晶显示器，大到部分台式工控设备、桌面型检测仪器的交流供电输入端，都能见到这类接插结构的身影。不同于常见的品字尾电源接口，梅花尾的三个接触插片呈等腰三角排布，接口护套带有三个内凹的定位卡槽，插合后能依靠护套的包覆结构减少外力拉扯导致的接触松脱，适配的设备输入功率多在250V10A以下的民用、小型工业电气区间，在桌面办公设备、小型检测仪器的供电布线场景中应用占比不低。

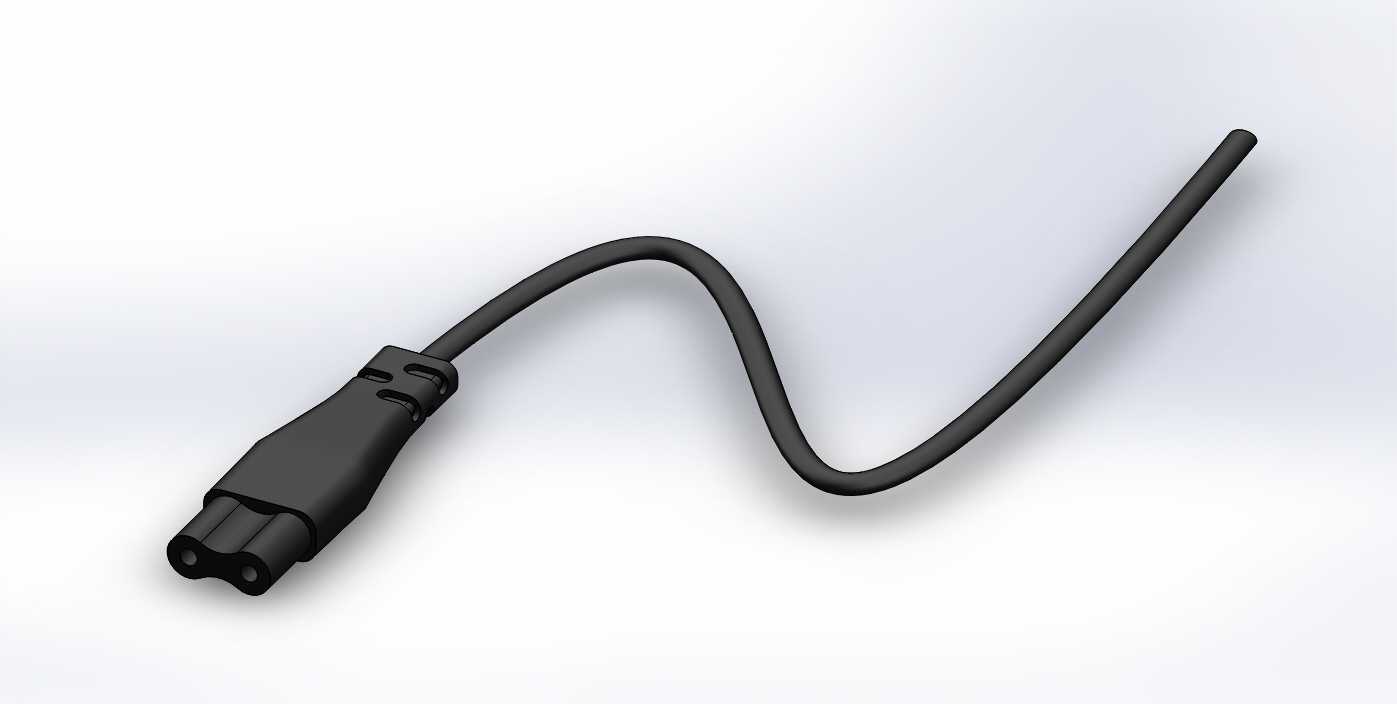

做这个线缆结构的三维建模时，最先要敲定的是接插端的配合边界：接口端的护套外形要匹配通用梅花尾插座的插合尺寸，护套尾部的出线位置做了渐缩的防弯折结构，这个位置是线缆日常使用中弯折频次最高的区域，建模时特意把护套和线身衔接的过渡段做了15度的圆弧过渡，避免直角结构导致的线材应力集中，实际使用中能减少反复弯折带来的线芯断裂风险。线身部分的建模没有做成僵直的直线形态，而是还原了线缆自然弯曲的走线状态，弯曲弧度参考了常规1.2米长度电源线在桌面自然垂放的弯折半径，既符合实际使用中的形态，也能给后续做设备布线装配仿真提供真实的形态参考。

从安装适配的角度看，这类电源线的接插端不需要额外的固定结构，依靠插片与插座铜套的接触弹力即可实现稳定连接，接口护套的外径控制在18mm以内，插合后突出设备面板的长度约32mm，不会占用过多的设备背部布线空间，在设备密集排布的机柜、桌面多设备摆放场景下，这个尺寸边界能避免相邻接口的干涉问题。线身的外径参考常规0.75平方三芯电源线的尺寸设定为6.8mm，外层绝缘层的建模还原了橡胶线材的表面哑光质感，弯曲段的形变过渡自然，没有生硬的折角，和实际线材受重力自然弯曲的状态保持一致。

设计过程中特意区分了接口内部的导电插片和外部绝缘护套的结构边界，三个铜质插片的排布间距严格匹配通用梅花尾插座的接触点位，插片根部做了压接段的结构预留，对应实际生产中线芯与插片的压接工序，护套内部的空腔结构也做了还原，能清晰展示线材穿入护套后与插片连接的装配关系，不管是做电气连接的结构演示，还是做设备整机的布线干涉检查，这个模型都能提供准确的结构参考。很多工程师在做小型电气设备的整机建模时，往往会忽略电源线这类外接配件的结构还原，导致后续出装配指导文件或者做布线仿真时出现尺寸偏差，这个模型把接插端的配合尺寸、线身的弯曲形态、防弯折结构的细节都做了准确还原，能直接适配各类小型用电设备的供电端装配场景，不需要再额外调整接口的配合尺寸。

实际选型使用中，这类线缆的长度可以根据布线需求调整，但接插端的结构尺寸是通用标准化的，建模时保留了接口端的所有配合基准面，后续如果需要调整线身长度、更改线身弯曲形态，只需要对线身部分的扫掠路径进行修改即可，不需要重新构建接插端的结构，能大幅提升同系列不同长度线缆的建模效率。另外接口护套的防弯折筋位结构也做了细节还原，这个位置的三条纵向加强筋能提升护套尾部的抗弯折性能，实际使用中线材在这个位置的弯折寿命比无筋位的结构提升40%以上，建模时没有忽略这个细小的功能结构，保证模型和实物的功能结构完全对应。
