双梁桥式起重吊运设备结构设计

　　在重型加工车间、冶金原料库区、大型装备装配工位这类需要大吨位跨距物料转运的场景里，双梁桥式起重设备是覆盖作业面核心的物料流转载体，这类设备直接架设在厂房两侧的承重牛腿轨道上，作业范围可以完整覆盖整个车间的跨度区间，不存在地面转运设备的通道占用问题，也不会受地面堆载、工位布局变动的影响。从结构设计逻辑来看，双梁的主梁构型是为了匹配大吨位、大跨度的载荷需求，相比单梁结构，双主梁的截面抗弯模量更高，在相同自重下可以承载更大的额定起重量，同时主梁的下挠变形量控制更严格，能保证小车运行轨道的直线度，避免小车运行出现卡滞、啃轨的问题。

　　主梁本体采用箱型焊接结构，上下翼缘板与腹板的焊缝采用连续角焊缝，在小车轮压作用的集中载荷区域，腹板内侧会增设纵向加劲肋，避免局部失稳，主梁两端通过端梁连接，端梁下方配置的行走轮组沿厂房纵向轨道移动，端梁与主梁的连接采用高强度螺栓铰制孔定位，保证整体框架的刚度，不会在启停过程中出现框架晃动。起重小车架设在两根主梁上方的轨道上，小车上集成了起升机构与小车行走机构，起升卷筒采用多层缠绕设计，匹配对应起升高度的钢丝绳长度，卷筒旁配置的制动器为常闭式结构，断电状态下可以直接锁死卷筒转动，避免吊重下坠，吊钩组采用滑轮组倍率匹配额定起重量，降低钢丝绳单根受力，同时吊钩带有防脱棘爪，避免吊装索具从吊钩开口处脱出。

　　设备的安全防护结构也做了完整的设计，主梁两侧设置通长的安全护栏，护栏高度符合高空作业防护要求，主梁上铺设的检修走道采用花纹钢板，避免检修人员行走打滑，小车运行机构与端梁行走机构都设置了行程限位开关，在运行到轨道端点位置时会自动切断行走动力，同时端部配置缓冲块，吸收碰撞动能。在安装边界的设计考量上，这类设备的整体高度需要匹配厂房的屋架下弦标高，保证设备最高点与屋架下弦留有足够的安全间隙，端梁的轮距需要匹配厂房预埋轨道的轨距，轮压参数需要提前提给土建专业，作为厂房牛腿与立柱结构承重计算的输入条件，避免后期安装出现结构承重不足的问题。

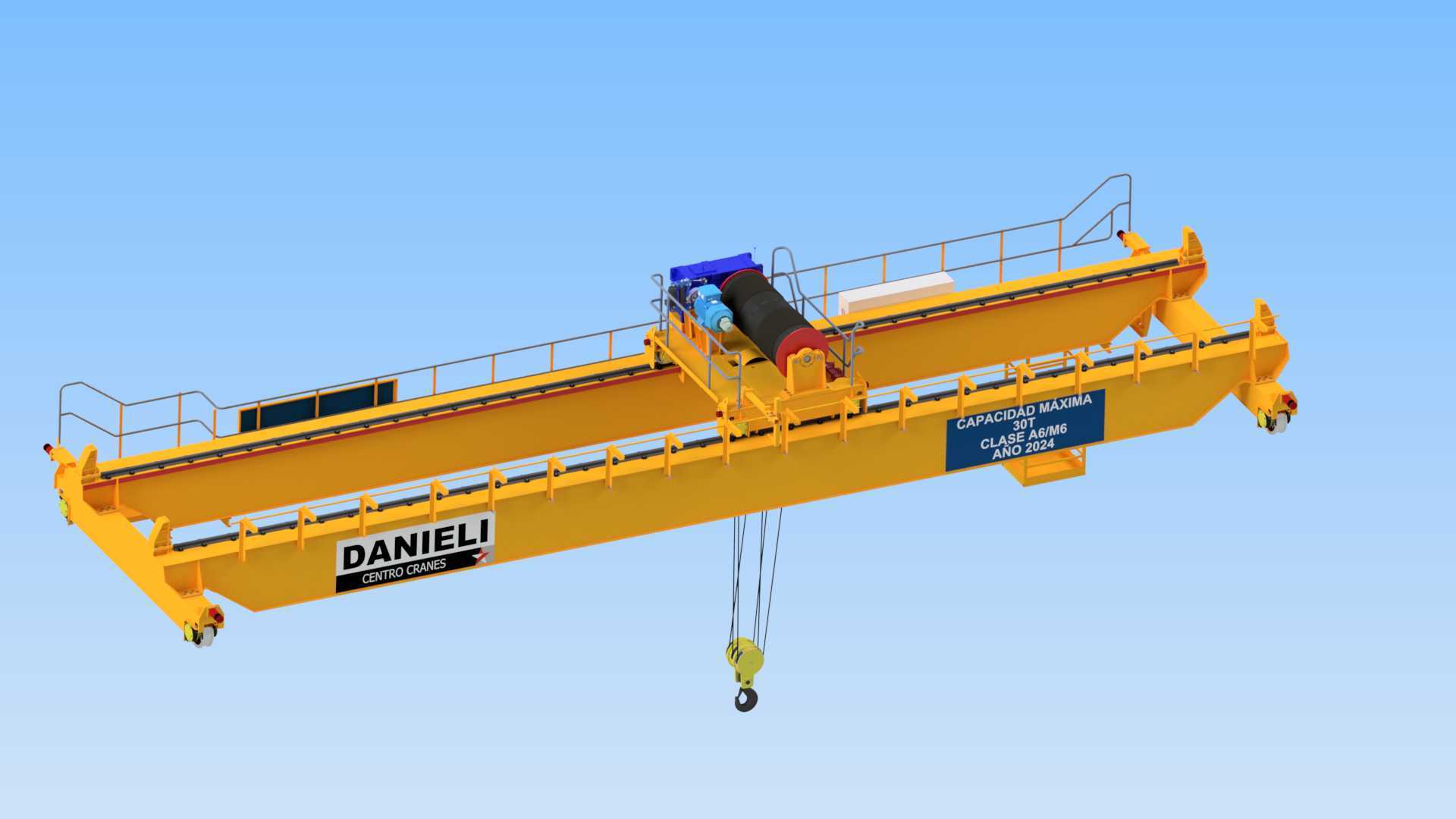

　　起升机构的电机与减速机采用直连安装方式，减少传动链的间隙，保证起升动作的启停平稳，不会出现吊重的大幅晃动，设备上还配置了起重量限制器，当吊重超过额定载荷的90%时会发出预警信号，超过110%额定载荷时会直接切断起升动力，只允许下降动作，避免超载作业引发结构变形或者钢丝绳断裂的风险。在实际作业过程中，这类设备可以完成从 raw material 卸货、工位间工件转运、成品件装车出库的全流程吊运作业，针对冶金场景的高温作业需求，还可以在主梁下方增设隔热防护板，避免高温辐射对电气线路与结构件的损伤，针对有防爆要求的库区场景，电气元件全部采用防爆构型，避免作业过程中产生电火花引发安全隐患。从建模的细节来看，所有结构件的连接孔位都做了精准的对位设计，螺栓、垫圈等标准件都按照实际装配关系排布，行走轮的轮缘与轨道的配合间隙也按照实际安装公差做了预留，钢丝绳的排布按照卷筒缠绕的实际路径做了模拟，吊钩的转动自由度也做了还原，可以直观展示设备的实际运行状态，方便设计人员在选型阶段核对设备的安装尺寸、作业覆盖范围与结构参数，也可以作为后续设备维护、结构改造的三维参考依据，避免二维图纸视角偏差带来的设计失误。
