点五零口径勃朗宁机枪弹配套金属固定支架

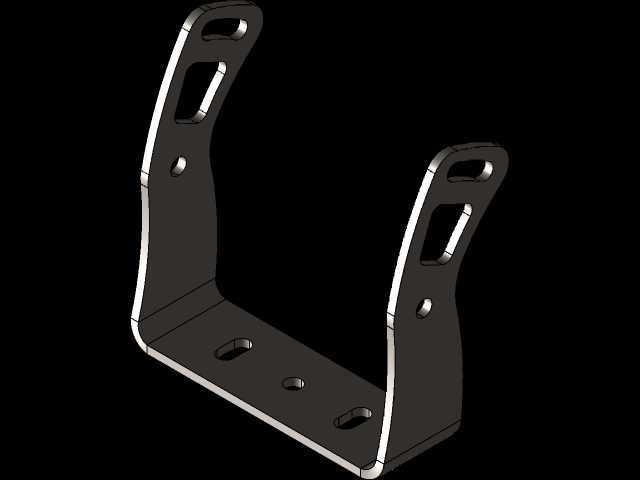

　　这款U型金属支架，是针对12.7×99mm勃朗宁机枪弹相关测试、装夹场景设计的专用定位构件，在实弹射击测试台、弹药参数校验工装、枪械附件适配平台中承担核心固定作用，区别于常规民用五金支架，其结构强度、安装公差都匹配大口径弹药相关作业的严苛要求。从结构设计逻辑来看，整体采用一体弯折成型的U型主体结构，两侧立臂做了圆弧过渡处理，避免应力集中在弯折角位置，立臂上开设的两组长圆形通孔，是用于穿设锁紧螺栓的调节位，长孔设计允许支架在安装时根据配套工装的固定孔位做±3mm的位置微调，抵消不同加工批次工装底座的孔位公差，不需要额外扩孔就能完成适配。

　　立臂上额外设置的两个小圆孔，是定位销孔，当支架调整到目标安装位置后，打入圆柱定位销就能完全锁止位置，避免持续后坐力作用下螺栓松动导致支架移位。底部安装平面上均匀排布的三个长圆形安装孔，对应工装台面上的T型槽固定位，孔位间距按照标准12.7mm口径弹药测试台的安装基准设计，安装时不需要额外制作转接板，直接通过T型螺栓就能将支架牢牢固定在台面上。设计过程中重点考量了大口径弹药作业时的冲击载荷，支架壁厚经过反复校核，在保证整体重量可控的前提下，弯折处做了加厚处理，立臂边缘做了倒角去毛刺处理，既避免安装时划伤操作人员，也能消除边缘应力开裂的隐患。

　　两侧立臂的对称度公差控制在0.05mm以内，保证装夹后受力均匀，不会出现单侧受力偏载导致的构件变形。从安装边界来看，支架整体内宽适配12.7mm口径弹药相关装夹组件的外径尺寸，立臂高度满足装夹后组件的行程空间需求，不会出现运动干涉，底部安装平面的平面度控制在0.02mm以内，保证安装后与工装台面完全贴合，不会出现翘曲虚位。在实际应用场景中，这款支架除了用于弹药测试工装的固定，也可适配同尺寸规格的枪械附件安装，比如战术导轨组件、缓冲机构的定位固定，其表面做了氧化发黑处理，具备一定的防锈耐磨能力，长期在靶场、测试车间等多尘、存在火药残留的环境下使用，也不会轻易出现锈蚀卡滞的问题。

　　设计时特意规避了多余的装饰性结构，所有开孔、切角都具备实际功能，没有冗余的加工工序，在保证结构强度的前提下尽可能控制加工成本，适合批量配套工装使用。立臂上的长孔方向与支架受力方向垂直，能够更好地分散后坐力带来的冲击载荷，避免螺栓受剪切力断裂，定位销孔的位置设置在立臂受力的核心区域，能够辅助螺栓承担横向载荷，提升整体结构的抗冲击性能。底部安装孔的长轴方向与支架前后方向一致，允许支架沿射击前后方向调整位置，适配不同长度的测试组件安装需求，不需要更换支架就能满足多规格组件的装夹要求。
