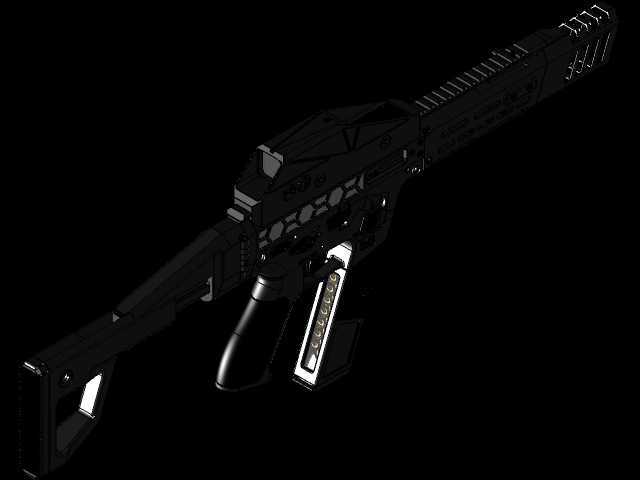

WZ2022PerunB4战术枪械结构三维设计

　　在轻武器结构设计领域，战术枪械的迭代升级始终围绕作战场景适配性、机构可靠性、人机交互效率三个核心维度展开，本次呈现的WZ2022PerunB4结构设计，是基于前代Wz.2022PerunB3两款不同口径版本的实战反馈完成的优化迭代，覆盖7.62x51NATO与6.8x51/.277Fury两种主流战术口径的适配需求，核心改进方向集中在气体调节机构的工况适应性提升、外露部件防尘密封设计补全，以及局部操作件的人机工效微调。从实际应用场景来看，该型枪械主要面向战术单位近距离作战、中距离精准压制、复杂野外环境执勤三类核心使用场景，不同场景下对枪械的机构可靠性、操作便捷性、维护便捷性的要求存在明显差异，这也是本次结构优化的核心出发点。气体调节器作为导气式枪械的核心调节部件，前代产品在极端温差环境、高扬尘环境下出现过导气量调节卡滞、自动机循环速率不稳定的问题，本次设计中重新调整了气体调节器的导气孔孔径梯度，将原有的三档调节细化为五档，分别适配消音器加装、标准弹药、低膛压训练弹、高扬尘环境、极寒环境五种工况，同时在调节器与机匣的配合面增加了两道密封环槽，配合氟橡胶密封圈减少沙尘、水汽进入调节机构的概率，调节旋钮的防滑齿深度从原有的0.8mm增加到1.2mm，佩戴战术手套操作时的旋钮施力摩擦力提升40%以上，避免戴手套操作时出现打滑无法调节的问题。

　　防尘罩的新增设计主要针对机匣顶部导轨与自动机拉机柄槽的外露间隙，原设计中拉机柄槽为通槽结构，野外扬尘、降雨环境下异物容易从槽体进入机匣内部，造成自动机运动卡滞，本次设计的防尘罩采用分段式弹簧复位结构，随拉机柄运动同步开合，拉机柄前后运动时防尘罩对应段自动翻开，其余位置始终保持封闭状态，不需要额外手动操作，不改变原有操作习惯的前提下实现了槽体的全行程密封；机匣顶部的皮卡汀尼导轨部位，在不安装瞄准镜等附件的位置增加了可快拆的防尘盖板，盖板采用与护木同材质的聚合物材料，通过导轨槽侧面的弹性卡扣固定，既可以避免导轨槽积尘，也能减少导轨棱角对操作人员衣物、装具的剐蹭。外形尺寸与安装边界方面，本次升级没有改变枪械的核心安装接口尺寸，机匣与护木的连接销位置、枪管安装节套尺寸、弹匣适配接口、枪托折叠转轴位置均与前代产品完全一致，保证原有配件的通用互换性，整枪长度在枪托展开状态下与前代保持一致，折叠状态下因为尾部缓冲机构的微调，长度仅增加2mm，不会对携行包装的适配性造成影响；护木下方的前握把安装接口保留了原有的M-LOK标准接口，同时在握把内部增加了附件存储腔，可以存放备用电池、通条节段等小型维护配件，握把的握持角度从原有的12度调整为15度，更符合立姿射击时的手腕自然角度，长时间握持的疲劳度明显降低。

　　从设计思路上看，本次升级没有追求颠覆性的结构创新，而是基于实战场景下暴露的细节问题做针对性优化，所有改动都遵循“不改变核心操作逻辑、不降低原有结构强度、不增加额外维护负担”三个原则，比如气体调节器的改进没有改变原有的拆卸方式，野外维护时仍然可以通过弹头顶出固定销完成拆解清洁，防尘罩的弹簧采用标准圆柱螺旋压缩弹簧，属于通用标准件，出现损坏时可以直接替换同规格标准件，不需要定制专用配件；弹匣部位的观察窗结构做了加宽处理，从原有的8mm宽度增加到12mm，可以更清晰地观察剩余弹药数量，观察窗采用高强度透明聚碳酸酯材料，抗冲击性能达到GA150-2019标准中对应的枪械部件抗冲击要求，不会因为磕碰出现碎裂问题。在结构强度校核层面，所有改进部件都通过了12000发连续射击的疲劳强度仿真，气体调节器的配合面磨损量在全寿命周期内不超过0.02mm，保证调节精度不会因为射击磨损出现明显衰减，防尘罩的弹簧疲劳寿命达到20000次以上开合循环，覆盖枪械全寿命周期内的使用需求；机匣顶部的导轨防尘盖板安装后，不会影响瞄准镜等附件的安装精度，盖板与导轨上表面的高度差控制在0.1mm以内，安装瞄准镜时不需要拆除盖板，只需要将对应安装位置的盖板取下即可，其余位置的盖板可以保留，兼顾密封性能与附件安装便捷性。

　　针对不同口径的适配需求，本次设计中气体调节器的导气孔参数分别做了匹配，7.62x51NATO口径对应的导气孔直径与6.8x51/.277Fury口径的导气孔直径存在0.3mm的差值，装配时通过调节器上的口径标识做区分，避免错装导致自动机循环故障，两种口径版本的除气体调节器、枪管、弹匣之外的其余零部件通用率达到92%，大幅降低了生产、维护环节的配件储备成本。护木部位的散热槽结构也做了微调，原有的横向散热槽调整为斜向45度布局，在不降低护木结构强度的前提下，散热面积提升18%，连续射击60发后护木外表面温度比前代降低7摄氏度左右，避免长时间连续射击后护木温度过高无法握持；枪托部位的缓冲垫厚度增加了3mm，采用双层密度结构，内层为硬质橡胶提供支撑，外层为软质橡胶吸收后坐力，可感后坐力比前代降低15%左右，提升连续射击时的操控稳定性。
