适配多口径弹药的无托枪械结构三维建模

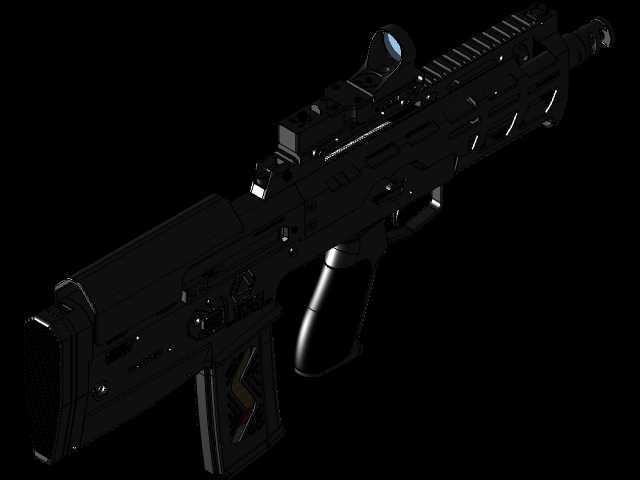

在单兵战术装备的结构研发领域，无托构型的枪械设计始终围绕紧凑性、弹药适配性与射击可靠性三个核心维度展开，本次建模的Perun CS1构型，核心定位是适配多口径弹药的单发射击平台，在民用射击训练、战术场景模拟、装备结构教学等场景中都有明确的应用价值。从实际使用场景来看，这类无托单发枪械主要面向民用射击运动领域，适配.223 Remington、.300 Blackout、.50 Beowulf三种主流口径，不同口径对应不同的射击需求——小口径弹药适配远距离精准射击训练，中间威力弹适配中距离战术场景模拟，大口径弹药则适配近距离停止作用测试场景，无需更换整枪主体结构即可完成口径切换的设计思路，大幅降低了训练场景下的装备采购与维护成本。

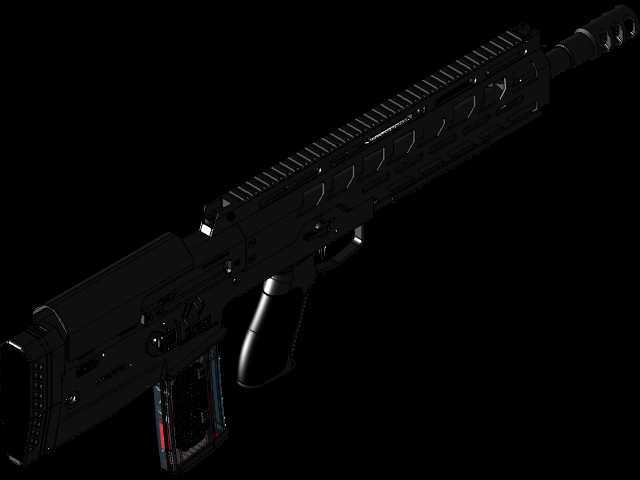

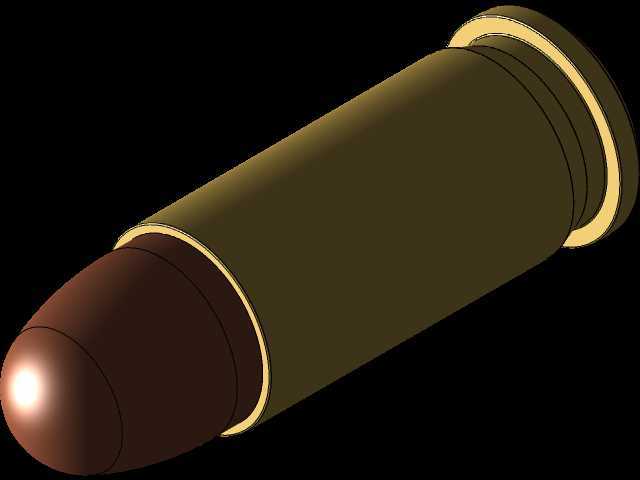

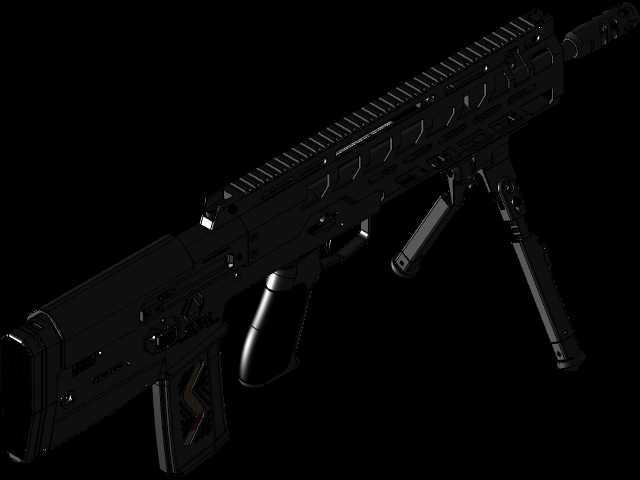

从结构设计逻辑来看，无托构型的核心优势是在不缩短枪管长度的前提下压缩整枪总长，传统有托枪械的机匣与枪托为前后串联布局，总长往往超过800mm，在狭窄空间内的转向、携行都存在明显不便，而无托设计将击发机构、供弹结构整合到枪托内部的空间中，整枪长度可以控制在600mm级别，同时保留全尺寸枪管的弹道性能，这一设计思路在室内近距离战术场景、载具携行场景下的优势尤为突出。建模过程中重点还原了供弹坡、弹膛定位面、枪管节套的配合公差，三种口径的弹药外形尺寸差异较大，.223 Remington弹壳锥度小、弹壳总长57.4mm，.300 Blackout弹壳总长34.8mm、弹壳底部直径与前者一致可兼容同规格枪机端面，.50 Beowulf弹壳底缘直径达到11.3mm，需要单独设计弹膛定位台阶，建模时针对三种弹药的入膛轨迹做了运动仿真验证，确保推弹过程中弹头不会与供弹坡发生剐蹭，避免出现供弹卡滞的问题。

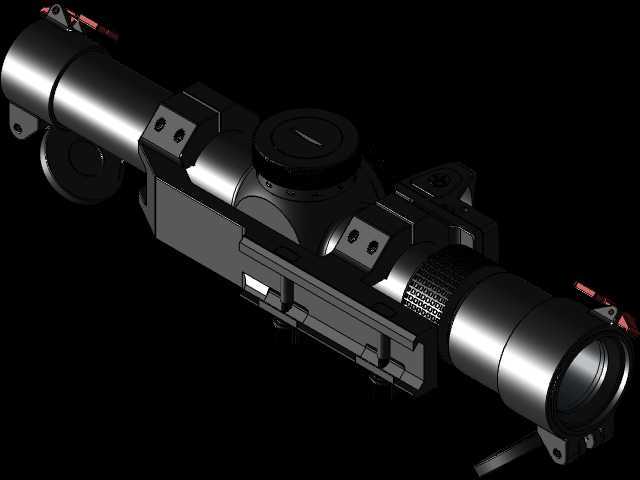

外形尺寸与安装边界的处理上，建模严格遵循单兵握持的人机工程学要求，握把位置与扳机的距离控制在35mm的成年人手掌适配区间，扳机护圈的内径预留了冬季戴手套操作的余量，机匣顶部的皮卡汀尼导轨安装面做了平面度公差约束，确保瞄准具安装后不会出现倾斜偏差。枪托尾部的抵肩板角度设置为15度后倾，贴合人体肩部的自然抵靠姿态，抵肩板表面的防滑纹理建模时做了等距阵列处理，保证射击时的后坐力传递均匀，不会出现滑肩问题。针对单发发射的结构特性，建模中省略了全自动发射机构的冗余部件，击发组件做了简化设计，击针的突出量控制在1.2-1.5mm的安全区间，既保证能够可靠击发弹药底火，又避免击针突出量过大击穿底火造成安全隐患。

从结构细节来看，枪管与机匣的连接采用了节套过盈配合加横销固定的方式，建模时还原了节套与机匣的定位销孔位置，确保枪管装配后与瞄准基准的同轴度误差控制在0.02mm以内，避免出现射击弹着点偏移的问题。抛壳窗的位置设置在机匣右侧，抛壳角度做了45度向上的导向设计，避免射击后弹壳向射手方向飞溅，同时兼顾左撇子射手的操作适配性，抛壳窗的尺寸按照三种弹药的最大弹壳长度预留余量，确保大口径弹药射击后也能顺利抛出。供弹接口采用了通用AR规格的弹匣井设计，可兼容市面上多数同口径的标准弹匣，降低了使用过程中的配件适配成本。

在实际的结构验证环节，建模过程中针对不同口径弹药的后坐力传递路径做了受力分析，枪机框的配重按照大口径弹药的后坐冲量做了匹配设计，避免单发发射时枪机后坐速度过快造成部件撞击损伤，机匣内部的复位弹簧行程做了冗余设计，确保三种口径下都能可靠完成击发后的复位动作。握把的防滑纹路采用了菱形格纹设计，建模时纹路深度控制在0.8mm，既保证握持摩擦力，又不会因为纹路过深造成握持不适感。整枪的外轮廓做了圆角过渡处理，所有棱角位置都设置了R2以上的圆角，避免携行过程中勾挂衣物或者装具，提升实际使用中的操作便利性。
