12号规格陷阱轮式承载结构三维设计

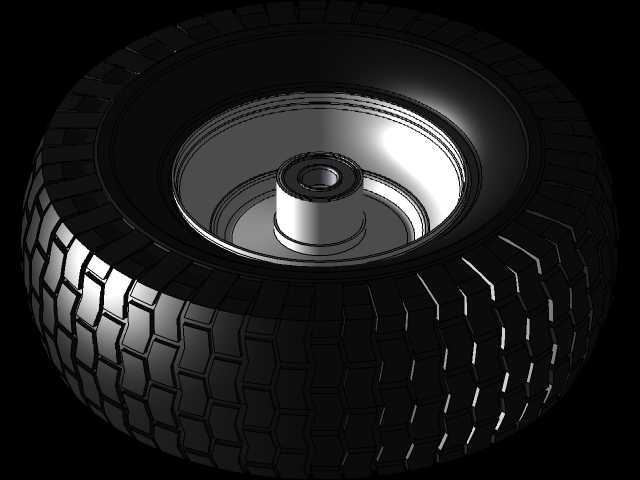

这款轮式承载结构的设计，最初是针对野外布设类装置的移动需求展开的，核心要解决的是非铺装路面的通行稳定性与静态布设后的承载可靠性问题。从结构拆分来看，整个组件分为外胎、轮毂、中心轴套三个核心部分，外胎采用块状交错胎纹设计，每一块胎纹块的边缘都做了斜切过渡，避免在碎石、泥泞路面行驶时出现胎纹夹塞卡滞的问题，胎体的厚度经过反复校核，既保证了足够的缓冲形变空间，又不会因为形变量过大导致整体结构侧倾。轮毂部分采用冲压成型的盘式结构，轮辐位置做了环形加强筋，从中心轴套位置向外辐射到轮辋边缘，能够均匀分散承载时的径向载荷，避免局部应力集中导致的轮毂变形。中心轴套是整个结构的安装基准，内孔的公差带按照过渡配合设计，既可以保证与固定轴的装配同轴度，又不会出现装配过紧导致的转动卡滞，轴套的端面做了倒角处理，方便装配时的导向导入，同时轴套与轮毂的连接位置采用满焊结构，焊接位置做了打磨平滑处理，避免应力集中点的出现。

从实际应用场景来看，这类轮式结构多用于需要临时布设、短距离移动的野外作业装置上，在移动状态下，依靠外胎的防滑胎纹可以在草地、碎石路、松软泥地等不同路面保持足够的抓地力，不会出现打滑空转的问题；当装置布设到位后，轮体可以通过配套的锁止结构固定，此时整个轮体承担静态支撑作用，胎面的块状结构可以增大与地面的接触面积，降低单位面积的压强，避免在松软地面出现下陷的问题。在设计过程中，特意对安装边界做了明确的限定，轮体的总宽度、外径尺寸都严格匹配配套装置的安装舱位，不会出现安装时与周边结构发生干涉的问题，轮辋的边缘做了卷边处理，既提升了轮辋的结构强度，又避免了尖锐边缘划伤装配人员或者损坏配套管线。

从功能特性上看，整个轮体结构没有额外的易损件，所有部件都采用金属与耐磨橡胶材质，能够适应-20℃到60℃的工作环境温度，不会因为低温导致胎面脆化，也不会因为高温导致橡胶材质软化失效。胎纹的深度经过测算，在正常使用场景下的磨损寿命可以满足上千次移动循环的需求，当胎面磨损到极限位置时，只需要更换外胎部分，轮毂与轴套可以重复使用，降低了后期的维护成本。在建模过程中，所有的配合面都保留了合理的装配间隙，外胎与轮辋的配合采用过盈配合设计，装配后不会出现胎体与轮辋相对滑动的问题，同时在轮辋的对应位置设计了定位卡槽，外胎装配时可以卡入卡槽，进一步提升连接可靠性。

很多同类轮式结构在设计时容易忽略静态承载下的形变问题，往往只考虑移动状态下的载荷，导致静态长时间布设后出现胎体永久变形、轮毂失圆的问题，这款结构在设计时特意针对静态承载工况做了仿真校核，在额定载荷下静置72小时后，胎体的残余形变量控制在2%以内，不会影响后续的移动使用。中心轴套的长度略短于轮毂的总宽度，装配后轴套两端不会突出轮毂端面，避免与安装支架发生摩擦，轴套内孔的表面粗糙度控制在Ra1.6以内，能够保证转动时的顺滑度，减少不必要的摩擦阻力。轮辐上的加强筋高度从中心向外逐渐降低，既保证了中心位置的结构强度，又不会过多增加整体的重量，整个轮体的重量控制在合理范围内，不会给配套装置增加过多的负载。
