VELES S3 PCC战术瞄准安装基座结构设计

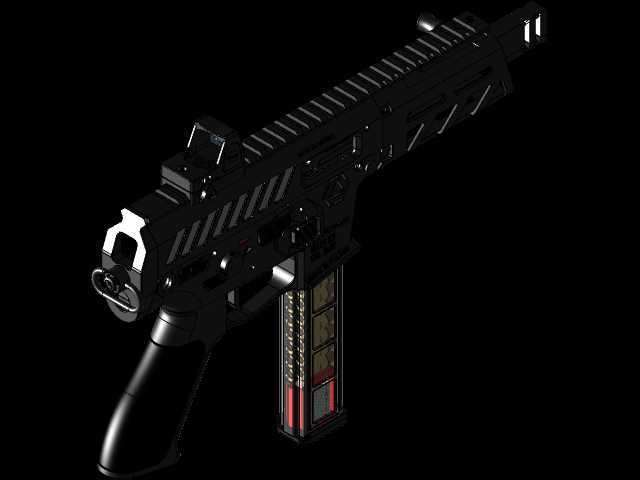

这款VELES S3 PCC适配结构件，是针对9x19mm口径帕拉贝鲁姆弹的PCC类枪械做的迭代升级款安装基座，核心作用是为战术瞄准镜提供稳定、高同轴度的安装载体，解决前代产品在高频后坐循环下出现的瞄准点偏移、安装间隙累积的问题。从实际应用场景来看，这类结构件主要适配民用竞技射击、战术训练场景下的冲锋枪、手枪口径卡宾枪平台，需要在连续射击的振动环境下保持结构刚性，同时尽可能压缩整体高度，避免瞄准线过高带来的据枪姿态变形问题。

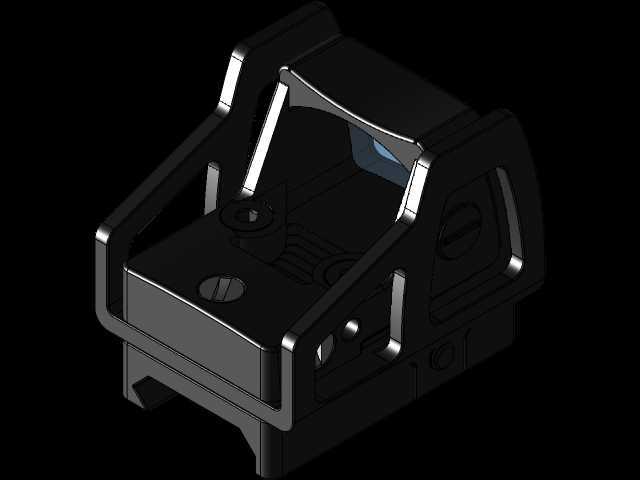

从功能特性上拆解，这款基座采用了全包式的防护框架设计，两侧的凸起护翼并非单纯的造型装饰，而是在瞄准镜安装完成后，能够对镜身侧面的调节旋钮、物镜边缘形成物理防护，避免携行过程中磕碰硬物导致的调节旋钮位移，或是物镜边缘崩边。基座底部的安装接口做了标准化的皮卡汀尼导轨适配结构，锁紧槽的公差控制在0.02mm以内，安装后横向、纵向的旷量控制在工业级装配要求范围内，不会出现射击过程中基座前后窜动的问题。顶部的瞄准镜安装面做了下沉式处理，相比前代S2版本，瞄准线高度降低了4mm，射手贴腮时不需要刻意抬头，能够自然形成瞄准线对齐，长时间据枪的疲劳度有明显下降。

设计思路上，这款结构件优先考虑了刚性与重量的平衡，整体采用一体式铣削成型的结构逻辑，没有额外的拼接零件，避免了多零件装配带来的累积误差。框架部分的镂空设计不是为了造型减重，而是通过有限元仿真后，在应力集中区域保留了足够的壁厚，非受力区域做了材料去除，整体重量控制在110g左右，不会给枪械前端带来过多的额外负重，影响据枪时的重心平衡。前端的倾斜倒角设计，是为了适配大视场瞄准镜的物镜视野，不会在视场下方出现遮挡黑边，同时在快速出枪时，倒角能够引导射手快速将瞄准镜纳入视野范围，缩短瞄准反应时间。

外形尺寸与安装边界方面，这款基座整体长度为62mm，宽度为48mm，安装后高出皮卡汀尼导轨顶面的高度为28mm，适配的瞄准镜物镜直径最大不超过32mm，安装时不需要对枪械本身的导轨做任何打磨修改，直接通过侧面的两个锁紧螺钉即可完成固定，锁紧扭矩推荐值为2.5N·m，过大的扭矩会导致基座变形，过小则会出现锁紧不牢的问题。基座底部的定位凸台与皮卡汀尼导轨的槽位做了精准匹配，安装时只需要将凸台卡入对应导轨槽，拧紧螺钉即可保证光轴与枪管轴线的平行度，不需要额外做校准调整，降低了安装调试的门槛。

从结构细节来看，基座顶面的瞄准镜固定螺孔做了沉头处理，固定螺钉安装完成后不会高出安装面，避免螺钉帽剐蹭瞄准镜镜身，同时沉头孔的深度做了严格控制，不会因为螺钉拧入过深穿透基座底部，影响导轨安装的贴合度。两侧护翼的内侧做了0.5mm的让位间隙，即使瞄准镜镜身存在微小的尺寸公差，也不会出现安装卡滞的问题，同时间隙内可以填充少量的缓冲阻尼脂，进一步吸收射击时的振动，减少瞄准镜受到的刚性冲击。基座表面做了哑光硬质氧化处理，不会在强光下产生反光暴露位置，同时氧化层的硬度达到HV400以上，日常携行使用中的剐蹭不会轻易留下划痕，耐用性满足高频次使用的需求。

对比前代S2版本的结构，这款S3版本在锁紧结构上做了优化，将原来的单点锁紧改为了双点对称锁紧，锁紧力分布更加均匀，不会因为单侧锁紧导致基座向一侧倾斜，影响瞄准精度。同时护翼的角度做了微调，在不增加整体宽度的前提下，扩大了防护范围，即使瞄准镜的调节旋钮突出镜身2mm，也能完全处于护翼的防护范围内。底部的导轨贴合面做了0.01mm的平面度处理，安装后与导轨顶面完全贴合，不会出现局部悬空的问题，进一步提升了安装后的结构稳定性，在连续上千发的射击循环后，瞄准点的偏移量能够控制在1MOA以内，满足竞技射击的精度要求。
