WZ2022PerunD型战术瞄准装置结构设计

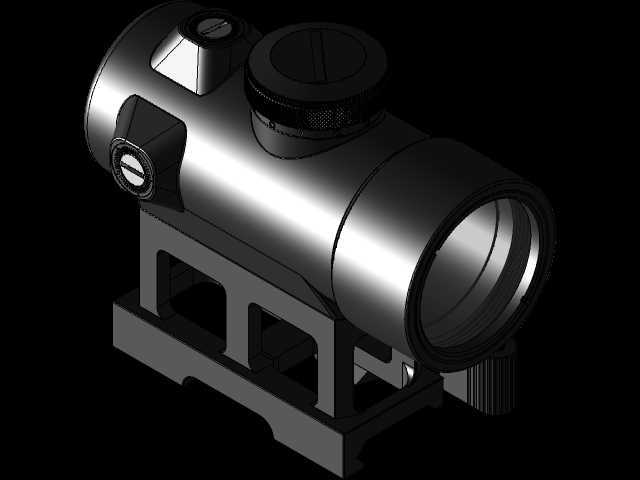

　　在轻武器战术附件的研发与适配场景中，这类瞄准装置的结构设计始终围绕实战使用需求展开，从野外巡逻的快速目标捕捉，到近战场景下的双眼睁开瞄准作业，再到训练场景下的频繁拆装调校，每一处结构细节都需要匹配实际使用中的受力、操作与环境耐受要求。该型瞄准装置采用封闭筒式光学结构，主体外壳选用高强度铝合金材质加工，表面做硬质阳极氧化处理，能够耐受野外环境下的砂石摩擦、高低温交变以及轻度磕碰，不会因为日常携行中的剐蹭导致外壳变形或者光学通路偏移。

　　从安装结构来看，其底部采用标准皮卡汀尼导轨适配的锁紧机构，锁紧块的卡槽尺寸严格匹配北约标准导轨的齿距与形位公差，安装时不需要额外的转接配件，直接卡入导轨后通过侧面的锁紧旋钮即可完成固定，锁紧后装置与导轨的配合间隙控制在0.02mm以内，能够承受枪械连续射击时的后坐冲击，不会出现瞄准点偏移的问题。装置的顶部设置有弹道调节旋钮，旋钮采用带档位的棘爪结构，每转动一档对应0.5MOA的瞄准点修正量，调节时的阻尼感清晰，戴战术手套操作也能准确感知调节档位，不会出现误触或者调节过量的问题；旋钮外侧设置有防护盖，非调节状态下盖合后能够阻挡泥沙、雨水进入调节机构内部，避免长期使用后出现调节卡滞的故障。物镜端采用多层镀膜光学镜片，通光孔径达到30mm，在光线昏暗的丛林或者室内环境下也能获得清晰的视野，镜片外侧加装了橡胶防护圈，意外磕碰时能够缓冲冲击力，避免镜片碎裂。装置的左侧设置有亮度调节按键，适配不同光照环境下的分划板亮度需求，从正午强光下的高亮档位到夜间低光环境下的微光档位，一共设置11个亮度档位，其中最低两个档位兼容夜视仪使用，不会因为亮度过高导致夜视仪画面过曝。

　　从整体外形尺寸来看，装置的总长度控制在120mm以内，安装在枪械上部后不会遮挡机械瞄具的瞄准基线，需要使用机械瞄具时不需要拆卸该装置，直接通过筒身上方的预留缺口即可完成机械瞄准；装置的整体重量控制在180g左右，安装后不会过度增加枪械前端的配重，不会影响据枪时的重心平衡。设计过程中针对无托枪械的使用场景做了专门的结构优化，调整了目镜的出瞳距离，出瞳距离设置为70mm，使用时不需要将眼睛紧贴目镜，戴防毒面具或者战术护目镜时也能获得完整的视野，不会出现视场黑边的问题；同时针对无托枪械后坐力传递方向更贴近瞄准线的特点，强化了内部光学镜片组的减震结构，在镜片座与外壳之间设置有硅橡胶减震圈，能够吸收后坐冲击产生的振动，保证连续射击后瞄准点的归零位置保持稳定。

　　装置的电池仓设置在调节旋钮的下方，采用常见的CR2032纽扣电池供电，电池仓盖采用旋转锁紧结构，密封圈采用耐老化的硅橡胶材质，防水等级达到IP67，短时间浸入水中或者暴雨环境下使用不会出现内部进水短路的问题；更换电池时不需要重新校准瞄准点，电池仓的结构设计不会触动内部的调节机构，更换电池后可以直接继续使用。在结构建模过程中，所有配合面的公差都按照轻武器附件的军用标准设置，外壳的壁厚在保证强度的前提下做了轻量化优化，非受力区域的壁厚控制在1.5mm，受力集中的导轨安装区域壁厚增加到4mm，同时在外壳内部设置有加强筋结构，既控制了整体重量，又保证了结构强度，不会因为跌落或者冲击出现外壳开裂的问题。装置的分划板采用经典的红点分划，分划点的大小设置为4MOA，既能够保证快速瞄准的时候能够快速捕捉目标，又不会因为分划点过大遮挡远距离的小目标，适合从近距离近战到中距离精准射击的多场景使用需求。
