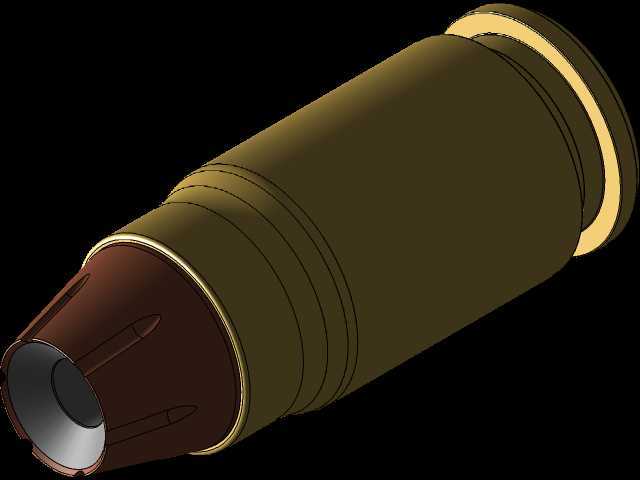

.357SIG规格JHP空尖手枪弹壳三维数模

本次建模的.357SIG规格JHP空尖手枪弹壳体，核心服务于轻武器结构仿真、弹道测试模拟、战术装具适配设计等工程场景，在枪械研发、训练器材开发、弹药性能验证领域有明确的应用指向。不同于民用五金类通用零件，弹药类零部件的建模精度直接关联仿真结果的可信度，因此建模过程中完全遵循SAAMI公布的.357SIG弹药官方尺寸公差要求，从弹壳口部的收口倒角、壳体的锥度变化到底缘的抽壳沟槽尺寸，均严格对应实物的加工基准。

从功能特性来看，该弹壳是.357SIG弹药的核心承载部件，发射时需要承受近400MPa的膛压冲击，同时要完成在弹膛内的定位、闭气、退壳等一系列动作，建模时特意还原了壳体内腔的变径结构——靠近口部的位置是弹头安装座，直径略小于弹头被甲直径，保证过盈配合的紧密度，避免弹头在供弹过程中松动脱落；中部的药室空间按照标准装药容积设计，内壁做了微小的拔模斜度，对应实际生产中的冷挤压成型工艺要求；底部的底火室深度、传火孔直径均按照军用弹药规范设置，底缘的厚度和直径严格匹配西格系列手枪的抽壳钩尺寸，保证退壳动作顺畅无卡滞。

设计思路上，没有采用简单的圆柱拉伸加倒角的偷懒做法，而是完全还原弹壳生产的工艺逻辑：首先以弹壳全长为基准建立中心轴线，从底缘开始逐段绘制截面轮廓，每一段的直径变化都对应冷挤压工序的成型步骤，壳体外表面的微小锥度是为了在进弹时顺利导引进入弹膛，同时抽壳时减少摩擦阻力；口部的内倒角是为了弹头压装时不会刮伤被甲，保证弹头装配的同轴度，这一点在高精度弹药建模中很容易被忽略，但实际会直接影响供弹可靠性的仿真结果。JHP空尖弹的弹头安装位特意做了0.02mm的过盈量设置，对应实际生产中弹头与弹壳的紧配要求，避免模拟跌落、供弹动作时弹头出现移位。

外形尺寸与安装边界方面，弹壳总长度严格控制在22.1mm，底缘直径9.0mm，壳体最大直径8.7mm，口部内径8.4mm，所有尺寸公差均控制在±0.02mm以内，完全适配标准.357SIG弹膛的安装尺寸。建模时特意保留了弹壳底部的底火室边缘圆角、抽壳沟槽的圆角过渡，这些细节在做有限元膛压仿真、抽壳力仿真时会直接影响应力集中的计算结果，如果省略这些圆角，仿真得出的壳裂风险、抽壳阻力数据会和实际情况出现较大偏差。另外弹壳外表面没有做多余的纹理修饰，完全还原黄铜冷挤压后的表面光洁度特征，方便后续做渲染、装配演示时直接赋予黄铜材质即可达到写实效果，不需要额外调整表面参数。

在实际工程应用中，这个数模可以直接导入弹道仿真软件，搭配弹头、发射药模型完成内弹道计算，也可以用于装具设计时的容弹腔尺寸校验——比如弹匣、快拔套、弹壳收集器的设计，都需要精准的弹壳外形尺寸作为参考，避免出现容弹量不足、抱弹口卡滞、退壳不畅等问题。建模时所有特征均采用参数化设置，后续如果需要调整为同口径不同长度的弹壳规格，只需要修改对应截面的尺寸参数即可快速衍生新的型号，不需要重新绘制整个轮廓，大幅提升同系列弹药建模的效率。需要注意的是，弹壳的壁厚变化是建模的核心难点，从口部的0.2mm壁厚到底部的1.2mm壁厚是平滑过渡的，没有突变台阶，这对应实际生产中冷挤压的金属流动规律，如果壁厚出现突变，不仅不符合实际加工逻辑，在做膛压仿真时也会出现局部应力异常的错误结果，因此建模时采用了多段样条曲线拟合内壁轮廓，保证壁厚变化完全贴合实物的测量数据。
