紧凑型迷你红点战术瞄准镜结构设计

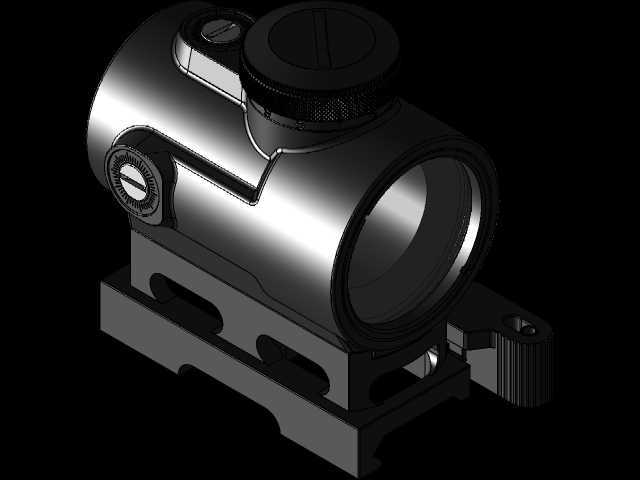

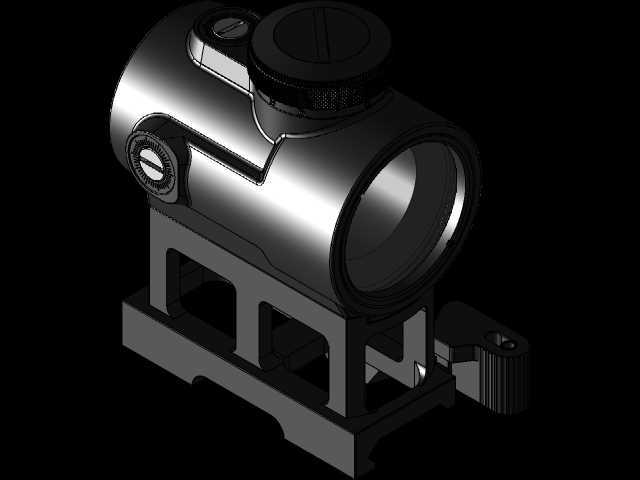

　　在轻武器战术附件的结构设计体系中，紧凑型红点瞄准镜的适配性设计一直是民用射击运动、战术训练场景下的核心需求点，这类瞄准装置不需要依赖放大倍率，通过内部镀膜分划板投射的红点标识完成快速瞄准，相比传统机械瞄具能够大幅缩短瞄准反应时间，在近距离快速移动射击场景中具备不可替代的使用优势。本次呈现的TX迷你红点瞄准镜结构，在设计阶段就将安装边界的适配性作为核心考量，整体采用窄体流线型外壳轮廓，外壳主体做了切角收窄处理，在保证内部光学元件安装空间的前提下，尽可能压缩了侧向突出尺寸，避免在枪械上安装后与其他战术附件产生空间干涉，同时也能降低携行过程中钩挂装具的概率。

　　从结构分层来看，整个瞄准镜分为外壳主体、光学分划组件、调节机构、安装基座四个核心模块，外壳采用上下扣合的装配结构，接缝处做了错位止口设计，能够在不额外增加密封胶圈厚度的前提下提升整体防尘防水性能，满足户外复杂使用环境下的可靠性要求。光学组件的安装腔室做了同轴度定位凸台，装配时不需要额外调整光轴偏移量，只需要通过侧面与顶部的调节旋钮完成分划点的高低、左右归零校准，调节旋钮采用档位棘爪结构，每一次转动都有清晰的档位反馈，校准后不会因为射击产生的后坐力出现分划偏移。

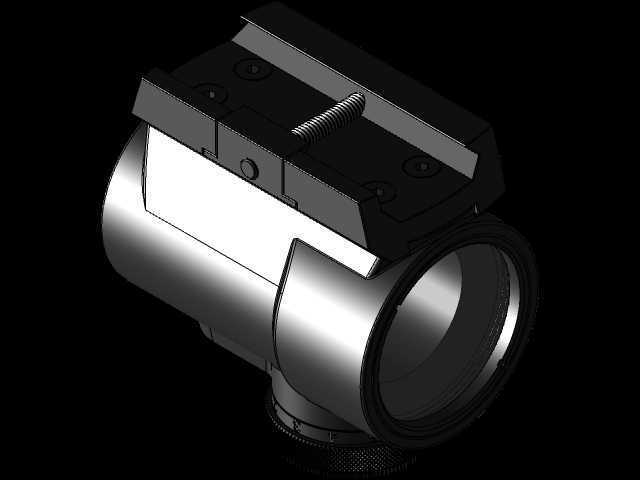

　　安装基座部分采用标准皮卡汀尼导轨适配结构，锁紧块做了防滑齿纹设计，锁紧后与导轨的配合间隙控制在0.1mm以内，能够适配市面上绝大多数带标准导轨的枪械平台，包括m4a1这类常见的突击步枪平台，也可以通过转接环安装在手枪、霰弹枪等不同枪械上。在外形尺寸的控制上，这款迷你红点瞄准镜的整体长度控制在60mm以内，高度从导轨安装面到镜体顶部不超过40mm，重量控制在100g以内，安装在枪械上不会过多改变整枪的重心分布，避免影响射手的据枪稳定性。设计过程中针对镜体的抗冲击性能做了专门的结构强化，外壳采用高强度铝合金材质的等壁厚设计，在光学组件的安装位置做了局部加厚的支撑筋，能够承受大口径枪械连续射击产生的后坐力冲击，不会出现镜体变形、分划偏移的问题。镜体的物镜与目镜窗口都做了内凹设计，边缘突出的壳体能够对镜片形成物理保护，避免在携行、使用过程中镜片被磕碰划伤，同时镜片边缘做了遮光倒角，能够减少侧面杂光进入镜体产生的眩光，保证红点分划的清晰度。

　　在实际使用场景中，这类迷你红点瞄准镜既可以作为主瞄准具单独使用，也可以搭配倍率放大镜组成组合瞄准系统，兼顾近距离快速瞄准与中距离精确射击的需求，镜体顶部与侧面没有多余的突出结构，在搭配翻折式倍率镜使用时，不需要调整安装位置就可以完成倍率镜的翻折切换，不会产生结构干涉。从建模的结构还原度来看，整个模型完整呈现了瞄准镜的所有装配细节，包括调节旋钮的防滑纹理、安装基座的锁紧结构、镜体表面的切角造型都做了精准还原，所有配合面的尺寸公差都按照实际加工要求做了预留，能够直接用于后续的结构验证、3D打印手板制作或者产品开模参考，对于从事战术附件设计、轻武器配件研发的结构工程师来说，能够作为紧凑型瞄准镜结构布局的参考案例，理解小尺寸光学瞄准设备在空间布局、抗冲击结构设计、安装适配性上的设计思路，避免在同类产品设计中出现空间干涉、结构强度不足、适配性差的常见问题。
