蜗轮蜗杆啮合传动组件结构设计

这套蜗轮蜗杆啮合组件，是交错轴传动场景里的核心执行部件，日常在阀门驱动、小型输送线减速单元、仪表调节机构里都能见到这类结构的身影，核心作用是在空间垂直交错的两根轴之间传递扭矩，同时实现大减速比的动力转换，相比平行轴齿轮组，它能在更小的安装空间里实现更高的减速比，而且运行过程中啮合齿面是连续滑动接触，传动平稳性更好，冲击和振动都能控制在较低水平。

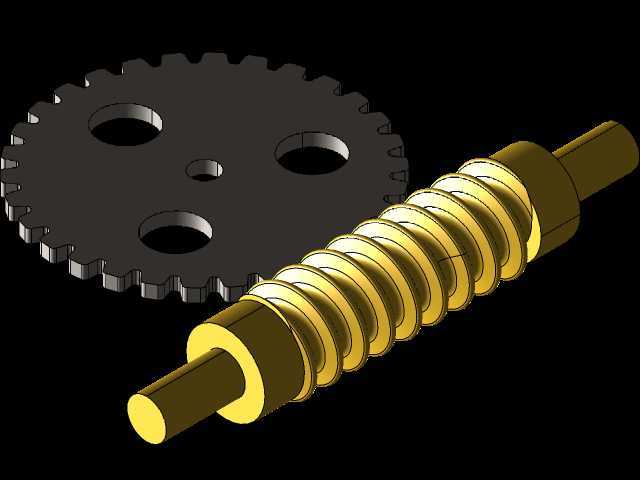

从结构设计逻辑来看，蜗轮部分采用了辐板式带减重孔的结构，轮缘部分按照阿基米德蜗杆的啮合参数做了齿形修形，三个沿圆周均布的通孔一方面是为了降低转动惯量，减少组件启停阶段的惯性冲击，另一方面也可以作为安装定位孔，在装配时穿过紧固件将蜗轮固定在输出轴的法兰盘上，中心的小尺寸通孔是工艺定位孔，用于滚齿加工阶段的装夹找正，保证齿圈的圆跳动公差控制在允许范围内。蜗轮的齿宽设计参考了蜗杆的有效啮合长度，两端做了微小的倒角处理，避免装配过程中齿端磕碰损伤啮合面，同时也能减少啮合起始阶段的边缘接触应力。

蜗杆部分采用了整体式轴齿结构，蜗杆齿段和两端的支撑轴径是一体化加工成型，省去了额外的齿圈和轴体装配环节，能更好地保证同轴度公差，避免装配误差带来的啮合偏载。两端的轴径是按照标准深沟球轴承的安装尺寸设计的，轴肩高度严格控制在轴承内圈的拆卸允许范围内，方便后期维护时的轴承拆卸更换，轴端做了倒角导向，装配时可以顺利穿入轴承内圈和支撑座孔，不会刮伤配合面。蜗杆的齿形采用了常用的阿基米德齿形，加工时可以用普通车床通过成型车刀直接加工，不需要专用的磨削设备，加工成本更低，适合中小载荷的传动场景。

在实际安装边界上，这套组件的中心距是按照标准模数匹配设计的，装配时需要保证蜗杆轴线和蜗轮轴线的空间垂直公差，同时蜗轮的中间对称平面要和蜗杆的轴线重合，否则会出现啮合接触区偏移，导致局部齿面应力集中，加速齿面磨损。蜗轮的安装孔和输出轴采用过渡配合，通过平键传递扭矩，键槽的位置和蜗轮的齿位做了相位匹配，保证装配后传动的相位精度满足阀门调节这类需要精准开度控制的场景需求。蜗杆的轴向窜动量需要在装配时通过轴承端盖的调整垫片控制在合理范围，窜动量过大会导致啮合侧隙过大，传动回差超标，影响调节精度；窜动量过小则会导致齿面啮合过紧，运行时温升过高，润滑脂失效速度加快。

从应用适配性来看，这套组件的载荷等级适配中小扭矩的传动场景，比如小型闸阀、截止阀的电动执行机构里，电机输出的高转速低扭矩通过蜗杆传递到蜗轮，转换成低转速大扭矩输出，带动阀杆升降实现阀门的开闭调节，因为蜗杆蜗轮传动具备反向自锁特性，当蜗杆导程角小于啮合面当量摩擦角时，只能由蜗杆带动蜗轮转动，无法由蜗轮反向驱动蜗杆，这种特性刚好可以在阀门调节到指定开度后实现位置锁定，不需要额外加装制动机构，简化了整体结构。在小型输送线的减速单元里，这套结构可以直接安装在驱动辊筒的端部，不需要额外布置复杂的平行轴减速齿轮组，节省设备的横向安装空间，适合布局紧凑的轻型输送设备。

设计过程中对齿面的接触斑点做了预设，正常装配后接触斑点应该分布在蜗轮齿面的中部位置，沿齿高方向的接触比例不小于40%，沿齿长方向的接触比例不小于50%，这样可以保证齿面受力均匀，避免局部过载。润滑方式采用脂润滑即可，因为这类中小载荷的组件运行转速不高，润滑脂填充在蜗轮蜗杆的啮合腔体内，可以长时间保持润滑效果，不需要频繁维护。齿面的粗糙度要求控制在合理范围，既不能太粗糙导致摩擦阻力过大，也不需要过高的表面精度徒增加工成本，适配常规的机械加工工艺水平即可。
