家用商用四叶吊扇结构装配三维设计

　　日常做通风类家电结构设计时，吊扇是很常见的大空间空气循环设备，不同于桌面台扇、落地扇的近距离送风，这类顶装式吊扇的覆盖范围更广，不会占用地面或桌面的使用空间，在层高足够的民用住宅客厅、食堂就餐区、工业厂房作业区、大型商超公共区域都有广泛应用，依靠安装在顶部的动力结构带动长叶片低速旋转，推动大范围空气形成持续流动，体感降温的均匀度远好于局部送风的小型风扇，也不会出现直吹人体带来的不适感。

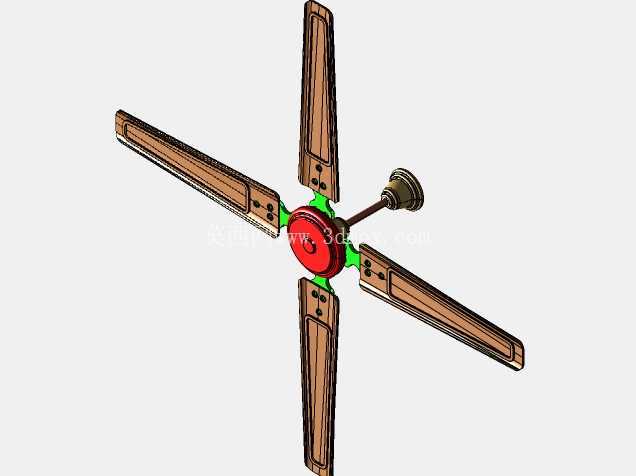

　　这套四叶结构的吊扇装配模型，在做结构拆分时首先要考虑安装边界的适配性，顶部的吊装固定座需要匹配常规建筑顶面的预埋吊装点，吊杆长度预留了适配不同层高的调整空间，避免叶片旋转时距离地面过近带来安全隐患，同时也要保证叶片和顶面之间留有足够的进风间隙，不会因为距离顶面太近导致进气不畅、送风效率下降。核心的动力连接座做了分层结构设计，中心的转动轴和四个叶片的安装座做了等角度均分定位，四个叶片呈90度夹角均匀分布，保证旋转时的动平衡，避免运行时出现抖动、异响的问题。

　　叶片部分采用了长条形仿木纹的外观结构，叶型做了轻微的扭角设计，这个扭角参数是经过送风效率校核的，旋转时可以更顺畅地切割空气，将上方的空气导向下方推送，减少空气紊流带来的动力损耗。叶片和中心安装座的连接位置做了多点位固定结构，每个叶片通过两组紧固件和中心座连接，保证长期运行时叶片不会出现松动移位，连接位置的加强结构也能抵消叶片旋转时产生的离心力，避免叶片根部出现应力集中导致的断裂问题。中心座的装饰盖做了分色设计，红色的中心端盖和绿色的定位衬圈既可以遮挡内部的连接紧固件，提升外观整洁度，也能在安装时作为叶片定位的标识，方便装配时快速对齐四个叶片的安装角度，提升装配效率。

　　在做这类吊扇的三维建模时，需要重点校核几个核心尺寸边界：首先是整机的旋转直径，要匹配安装空间的横向尺寸，保证叶片旋转时不会触碰周边的墙体、灯具或者其他障碍物，常规家用场景下四叶吊扇的旋转直径适配15-25平米的空间，公共区域则需要根据覆盖面积调整叶片长度；其次是整机的吊装高度，要保证叶片最低点距离地面的安全高度不低于2.2米，避免人员抬手或者搬运物品时触碰旋转的叶片；最后是动平衡的匹配设计，四个叶片的重量差要控制在极小的公差范围内，安装角度的偏差也要控制在允许范围内，否则高速旋转时会产生明显的振动，不仅会产生噪音，长期运行还会影响吊装结构的连接可靠性，甚至带来安全隐患。

　　不同于三叶吊扇的结构，四叶结构的吊扇在相同转速下送风覆盖范围更均匀，运行时的风感更柔和，适合对静音要求较高的民用场景，同时叶片的单叶长度可以做的更短，适配层高稍低的安装空间。建模过程中所有的连接结构都做了装配干涉检查，吊杆和顶部固定座的连接、中心转动副的配合、叶片和安装座的连接都预留了合理的装配间隙，既保证连接的紧固性，也不会出现装配时的卡滞问题。这类结构模型也可以作为同类型通风设备设计的参考基础，调整叶片扭角、叶片长度、吊杆长度等参数，就可以衍生出适配不同场景的吊扇产品，比如工业大吊扇、装饰性复古吊扇、带照明功能的集成吊扇等，核心的装配逻辑和动平衡设计思路是通用的。
