螺旋顶升机构参数化装配结构

　　在设备检修、小型构件安装、工装调平的作业场景里，这类螺旋顶升结构是现场作业人员最常接触的基础承重工具，不同于液压类顶升设备存在的密封件老化、泄压回落风险，纯机械螺旋传动的结构可以长时间保持支撑姿态，不需要额外的压力维持，在对支撑稳定性要求极高的工位，比如大型设备底座水平校准、模具装配时的高度微调、重型构件焊接时的姿态固定场景中，这类结构的可靠性优势非常突出。从结构设计逻辑来看，整个组件采用参数化建模思路搭建，所有配合零件的尺寸关联统一，调整螺杆导程、套筒壁厚、底座支撑直径这些核心参数时，整个装配体可以同步完成尺寸更新，不需要逐个零件修改特征，能大幅缩短同系列不同承重规格产品的设计迭代周期。整个结构的核心传动部分采用梯形螺纹副设计，

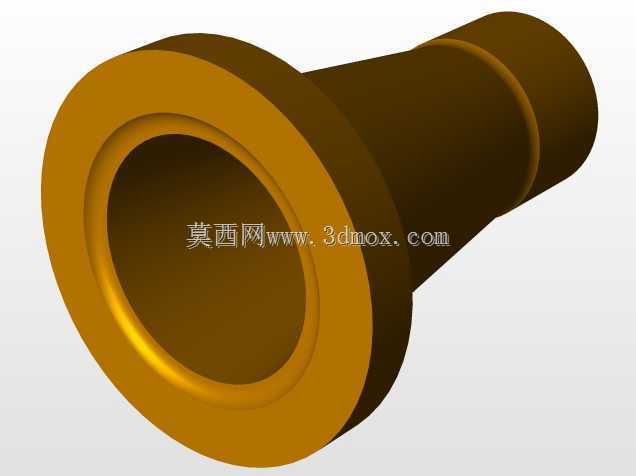

　　相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，能承受更大的轴向载荷，同时具备一定的自锁性能，当顶升作业到达指定高度后，即使撤去施加在操作杆上的外力，承重负载也不会驱动螺纹反转回落，从结构原理上避免了负载下坠的安全隐患。外形与安装边界方面，底部采用大直径法兰式支撑底座，接触面积大，作业时不需要额外制作复杂的固定基础，只要放置在平整硬质地面上就能获得足够的支撑稳定性，避免顶升过程中出现侧翻风险；侧面伸出的操作杆采用长力臂设计，操作人员只需要施加较小的转动力矩，就能驱动螺杆完成大吨位负载的顶升动作，降低现场作业的劳动强度；顶端的支撑头采用内凹弧面设计，和被支撑构件的接触贴合度更好，不会因为接触面打滑出现支撑偏移。

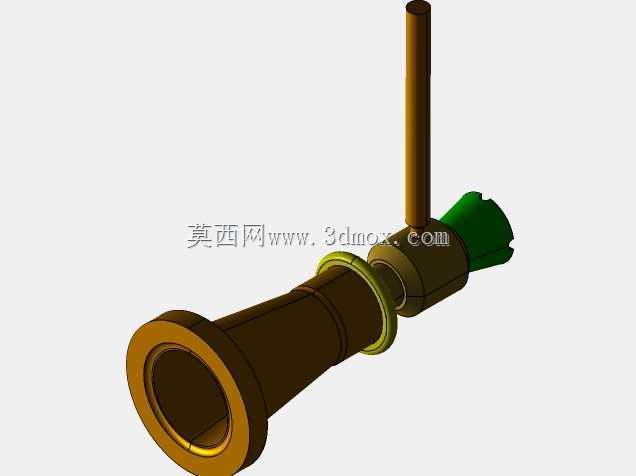

　　整个装配模型完整还原了所有组件的配合关系，包括螺杆与螺母套的配合公差、套筒与底座的连接定位、操作杆与螺杆驱动端的插接结构，每一处配合间隙都按照实际机械加工的装配要求设置，既保证了传动过程中零件不会出现卡滞，也避免了间隙过大带来的顶升晃动问题。在实际选型适配时，可以根据现场需要的顶升行程、额定承重载荷，直接在参数化模型中调整对应尺寸，快速生成符合工况要求的结构模型，不需要从零开始绘制每个零件，能有效提升结构设计阶段的工作效率，也方便后续工程图导出、加工工艺编制的工作开展。
