战术TXMini2红点瞄准镜结构设计

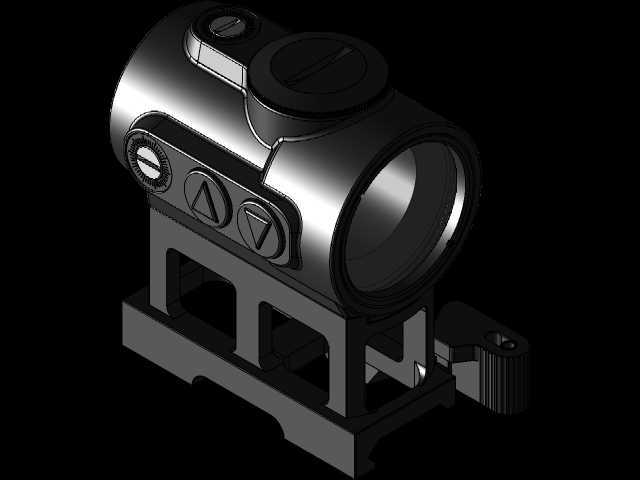

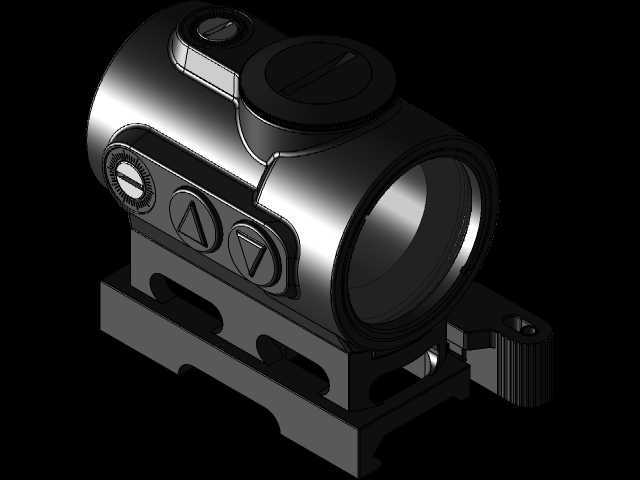

　　这款红点瞄准镜的结构设计，核心围绕轻武器战术使用场景下的快速瞄准需求展开，区别于传统望远式瞄准镜的放大光路结构，采用无放大倍率的反射式光路设计，能够让射手在双眼保持睁开的状态下完成瞄准动作，大幅缩短近距离交战时的瞄准反应时间，适配CQB室内近战、野外短途遭遇战等多种战术场景。从结构布局来看，整体采用紧凑化的低轮廓设计，镜身主体高度控制在较低区间，安装后不会过度遮挡机械瞄具的视野，也能适配多数带提把或者平顶导轨的轻武器安装需求，顶部的调节模块采用外露式防护设计，调节旋钮做了防滑滚花处理，射手佩戴战术手套时也能完成风偏与高低的调节操作，不需要额外借助工具。

　　镜身侧面的快拆锁紧结构是设计的重点之一，采用偏心轮锁紧的扳扣式结构，锁紧时扳扣与镜身侧面贴合，不会突出过多勾挂装具，锁紧力经过反复校核，能够承受轻武器连续射击时的后坐冲击，不会出现安装移位导致的瞄准点偏移问题，快拆结构的定位销与皮卡汀尼导轨的卡槽配合公差控制在0.02mm以内，重复拆装后的瞄准点复位精度能够控制在1MOA以内，满足实战中快速拆装转移的使用需求。在外形尺寸的边界控制上，整体长度控制在70mm以内，宽度不超过40mm，安装后突出导轨的高度不超过35mm，能够适配多数武器的枪套、护木安装空间，不会因为尺寸过大影响武器的携行与操作。

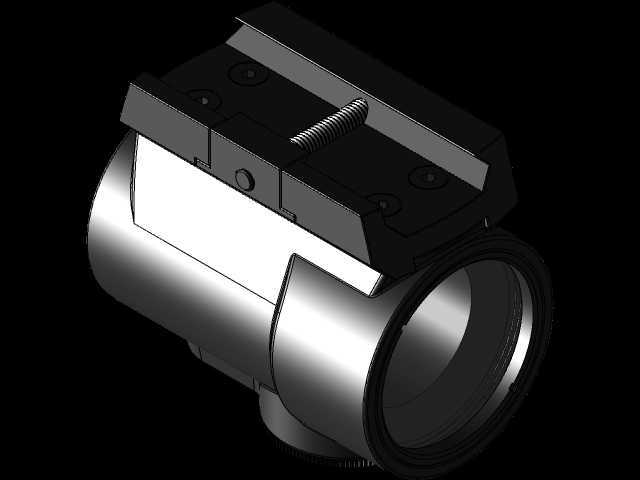

　　镜身的外壳采用一体化铣削成型的结构思路，壁厚均匀控制在2.5mm左右，既保证了结构强度，能够承受日常战术使用中的磕碰、跌落冲击，又尽可能控制了整体重量，整镜重量控制在110g以内，安装后不会过度增加武器前端的重量，避免影响射手的据枪平衡。光路部分的防护设计上，物镜与目镜端都做了内凹处理，镜片边缘低于镜身外壳平面，日常使用中如果发生磕碰，首先接触的是金属镜身，不会直接损伤镜片，镜片安装位置采用密封圈压合结构，能够满足日常野外使用的防水防尘需求，在小雨或者扬尘环境下使用不会出现光路起雾、进灰导致的红点模糊问题。红点亮度调节模块设置在镜身左侧，调节档位覆盖了从强光下户外使用到夜间低光环境使用的亮度区间，最低亮度档位兼容夜视仪使用需求，不会因为亮度过高在夜视仪视野中形成过曝光斑。安装接口部分采用标准皮卡汀尼导轨适配结构，锁紧块的宽度与导轨槽的配合间隙经过优化，安装后不会出现左右晃动的问题，锁紧扳扣的解锁力度设置在15N左右，既不会因为力度过小在射击震动中自行解锁，也不会因为力度过大导致射手徒手无法完成拆装。

　　从实际使用的功能特性来看，这款瞄准镜的红点分化采用2MOA大小的圆点设计，既能够保证在远距离瞄准时有足够的精度，也不会因为点过大在近距离瞄准是遮挡目标，视场范围在100米距离上能够覆盖15米以上的宽度，射手不需要刻意贴合目镜位置，在不同的据枪姿势下都能够快速捕捉到红点完成瞄准。设计过程中针对后坐冲击的耐受问题做了专门的结构强化，内部的发光模块、反射镜片都采用了悬浮式减震安装结构，能够吸收连续射击时的冲击震动，避免内部元器件松动导致的红点偏移或者失效，外壳表面采用哑光硬质氧化处理，不会在强光下产生反光暴露射手位置，表面的粗糙度控制在Ra1.6左右，握持调节时不会打滑，也能够耐受日常使用中的摩擦刮蹭，不会轻易出现掉漆磨损的问题。整体结构没有多余的装饰性设计，所有的外形凸起都具备实际功能，顶部的两个限位凸台是为了保护调节旋钮不会在磕碰中发生误转动，侧面的扳扣凹槽是为了让射手戴手套时能够快速抠开扳扣完成拆装，底部的导轨定位槽做了倒角导向，安装时不需要刻意对准，顺着导轨推到位后扳下扳扣即可完成锁紧，操作逻辑非常符合战术使用的直觉，不需要复杂的学习就能快速上手。
