微雪ESP32-S3 Zero开发板结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1070060
  • 微雪ESP32-S3 Zero开发板结构设计
  • 微雪ESP32-S3 Zero开发板结构设计

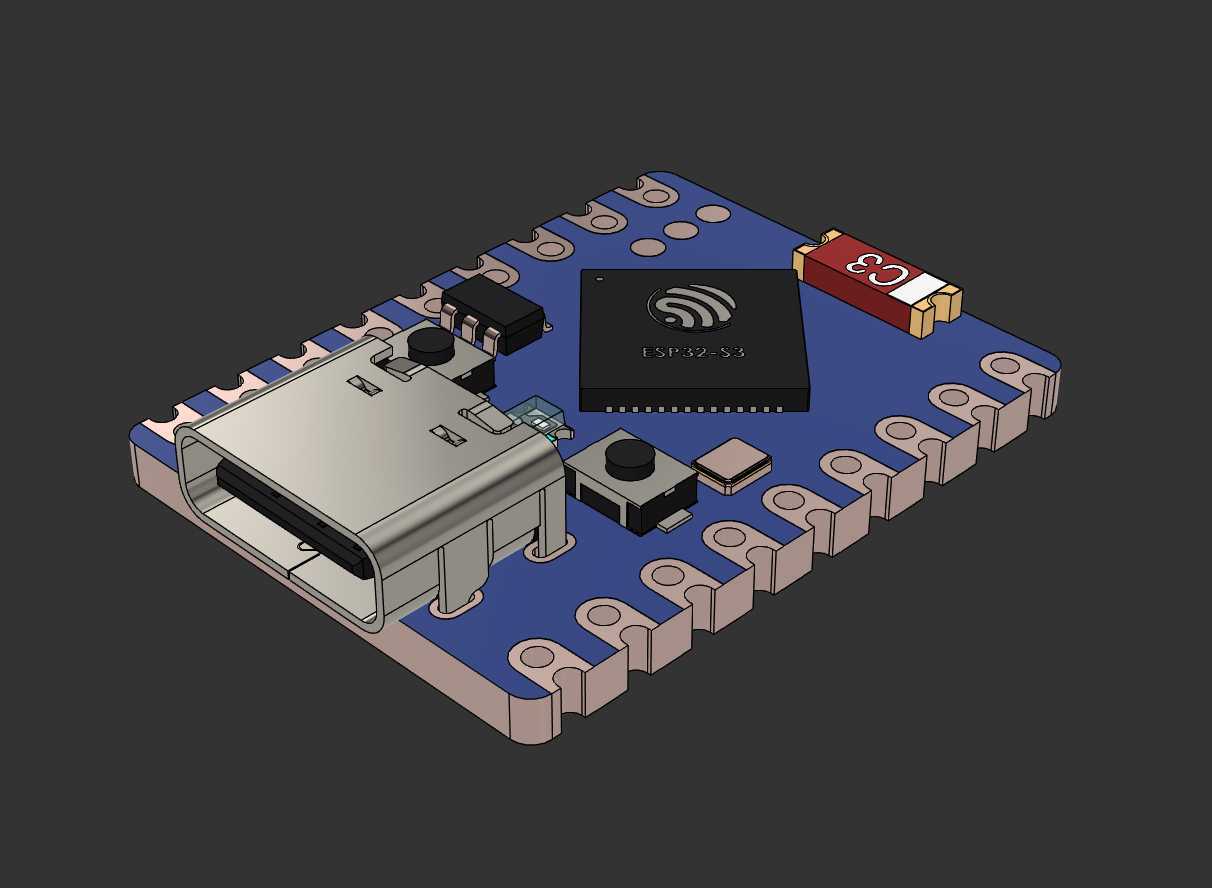

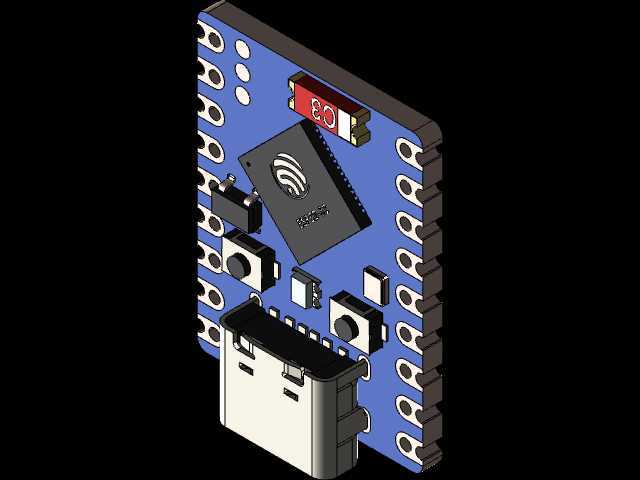

  这款嵌入式主控板的结构设计,完全围绕小型化嵌入式项目的集成需求展开,板载核心采用乐鑫ESP32-S3主控芯片,搭配Type-C接口实现供电与数据传输功能,板上预留复位按键、BOOT按键,侧边排布半孔焊盘,可直接作为贴片模块焊接到用户定制载板上,也可通过排针焊接实现直插安装。从实际应用场景来看,这类小型主控模块常被用于可穿戴智能设备、小型物联网传感节点、桌面迷你外设、开源硬件改装项目中,相比常规尺寸的ESP32开发板,它的占用空间压缩到了极致,能够适配内部空间极其有限的紧凑型设备结构。

  设计过程中,首先确定了核心元器件的布局边界:Type-C接口放置在板边位置,保证外接数据线时不会与周边其他结构件产生干涉,接口的金属外壳预留接地焊盘,既可以加固接口焊接强度,也能起到屏蔽电磁干扰的作用;主控芯片放置在PCB中心区域,周边预留足够的走线空间,保证高频信号的阻抗连续,同时避开板边安装孔与焊盘位置,避免焊接组装过程中应力传递到芯片引脚导致虚焊。板上的无源器件全部采用0402及以下封装尺寸,进一步压缩板面占用,复位与BOOT按键放置在接口同侧,方便调试时直接操作,不需要翻转电路板即可完成固件烧录的触发动作。

  侧边的半孔焊盘间距严格按照1.27mm栅格设计,所有电源引脚、IO引脚、通信引脚的排布顺序兼顾了载板布线的便利性,电源引脚集中排布在焊盘组的两端,减少载板上电源走线的绕线长度,高频信号引脚远离电源回路,降低信号串扰风险。从安装边界来看,整板外形为规则矩形,四角做了圆弧处理,避免尖锐边角在组装过程中划伤绝缘层或操作人员,板厚采用常规1.6mm规格,兼容SMT贴片加工的通用轨道宽度,不需要额外定制治具即可完成批量焊接。设计时还考虑了模块的叠装兼容性,板上最高器件为Type-C接口,高度不超过3.5mm,其余元器件高度均控制在2mm以内,当模块贴装到载板上时,整体叠加高度不会超过5.2mm,能够适配超薄外壳的内部空间要求。

  在结构细节上,板上的LED指示灯放置在板边靠近Type-C接口的位置,组装到外壳内时可以直接对应外壳的指示灯开孔位置,不需要额外加导光柱即可观察到电源与运行状态,减少整机的零件数量与组装工序。天线区域做了净空处理,该区域不布置任何金属器件与走线,保证WiFi与蓝牙信号的辐射效率,避免板上金属结构对无线信号产生遮挡。整个模块的组件拆分逻辑清晰,单个根组件下划分多个独立主体,分别对应PCB基板、主控芯片、Type-C接口、按键、无源器件、接插件等不同结构部分,在进行整机装配设计时,可以单独隐藏或显示某一部分结构,方便检查模块与周边结构件的间隙,也可以直接将整个模块作为标准件导入到整机装配体中,不需要重新拆分零件层级,大幅提升结构设计的效率。对于需要定制载板的设计者来说,该模型可以直接作为结构干涉检查的参考,提前确认模块安装后与外壳、电池、其他传感器模块的位置关系,避免开模或打样后才发现空间干涉问题,减少迭代次数。
