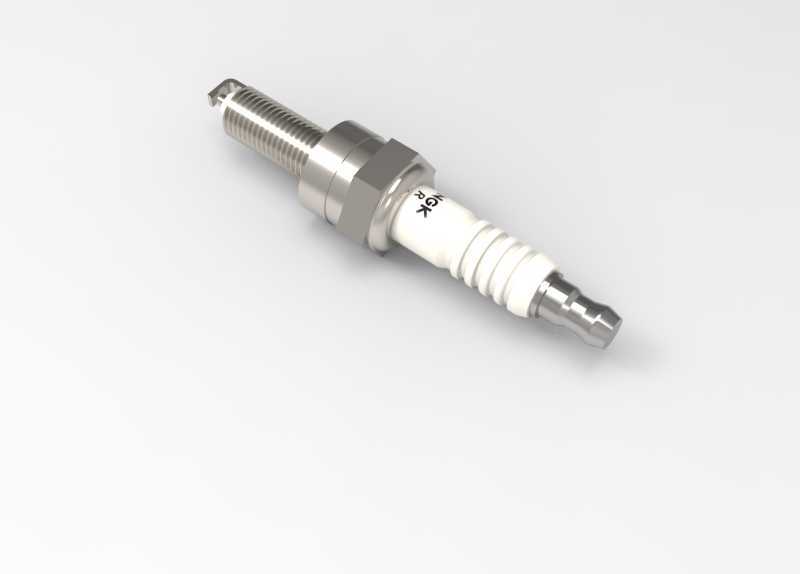

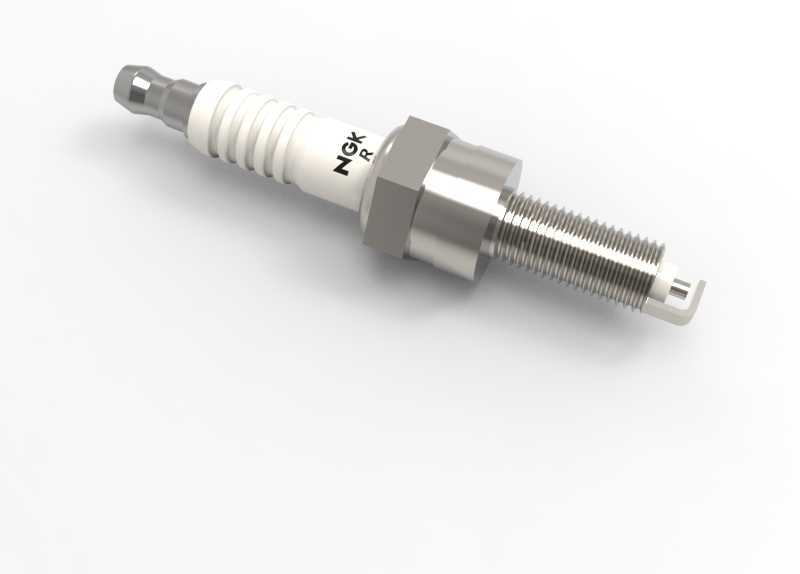

CPR8E型NGK火花塞结构三维数模

　　这款CPR8E规格的火花塞，主要适配小排量踏板摩托车的单缸四冲程汽油机点火系统，在日常通勤类燃油踏板车、小型通用汽油机动力设备中承担核心点火功能，是汽油机燃烧室不可或缺的关键零部件。从结构设计来看，模型完整还原了火花塞的全段装配结构：顶部为冲压成型的金属接线端子，用于对接高压点火线，端子表面做了滚花防滑处理，避免高压导线在车辆振动工况下出现松脱、接触不良的问题；接线端子下方是多层褶皱结构的氧化铝陶瓷绝缘体，陶瓷段的褶皱棱边设计一方面增加了表面爬电距离，避免高压电在陶瓷外表面出现沿面闪络，另一方面褶皱结构可以提升陶瓷体的散热面积，平衡燃烧室传导过来的热量，避免绝缘体温度过高引发早燃，也能防止温度过低导致积碳附着漏电。

　　陶瓷体中段包裹有六角钢制壳体，壳体表面做了镀镍防锈处理，六角对边尺寸符合通用火花塞拆装扳手的标准规格，方便维修时使用标准套筒完成拆装作业；壳体下部加工有标准公制螺纹，螺纹段的长度、螺距严格匹配CPR8E型号对应的气缸盖安装孔深度，安装时螺纹旋入深度刚好让电极端伸入燃烧室指定位置，不会因为旋入过深顶碰活塞顶部，也不会因为旋入过浅导致点火位置凹入缸盖，影响火焰传播效率。壳体下端压合有密封垫圈，安装拧紧后垫圈产生塑性变形，填充缸盖安装孔与火花塞壳体之间的间隙，保证燃烧室的气密性，避免高温高压燃气从安装缝隙泄漏。

　　模型末端的电极结构还原精准，中心电极从陶瓷绝缘体中心孔伸出，侧电极通过焊接固定在壳体下端面，两者之间的点火间隙严格按照该型号火花塞的标准值设定，间隙大小直接影响点火能量的释放：间隙过大会导致点火电压需求升高，高速工况下容易出现断火；间隙过小则会导致火花能量不足，混合气点燃效率下降，油耗上升。从实际应用场景来看，这款火花塞适配的踏板车发动机多为强制风冷结构，日常运行工况多为城市道路频繁启停、中低速巡航，因此火花塞的热值选型匹配了对应工况的散热需求，陶瓷体内部的导热路径设计可以让中心电极的工作温度维持在自清洁温度区间，既可以避免低速低负荷工况下积碳在电极表面沉积，也能防止高速高负荷工况下电极温度过高引发炽热点火。

　　建模过程中对各零件的装配公差做了还原：陶瓷体与金属壳体之间的压合过盈量、中心电极与陶瓷内孔的密封填充层、侧电极的焊接弯折角度都和实物保持一致，可直接用于发动机点火系统的装配干涉检查、维修教学演示、虚拟拆装实训场景。在做发动机整机三维装配时，可直接将该模型导入气缸盖对应的安装坐标位置，检查火花塞与活塞顶部在上止点时的安全间隙，验证高压点火线的布线空间是否充足，也可以用于燃烧室CFD仿真分析时的火焰核位置定位参考，帮助工程人员优化燃烧室的挤气面积、火花塞点火位置布置，提升混合气的燃烧效率，降低尾气排放中的不完全燃烧产物。
