微雪ESP32-C3 Zero开发板结构建模

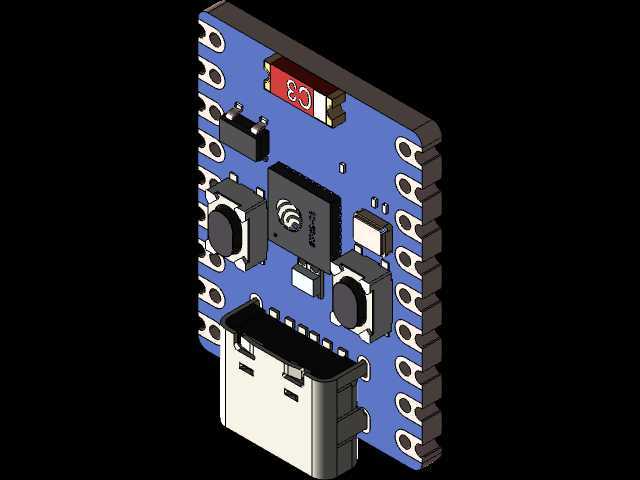

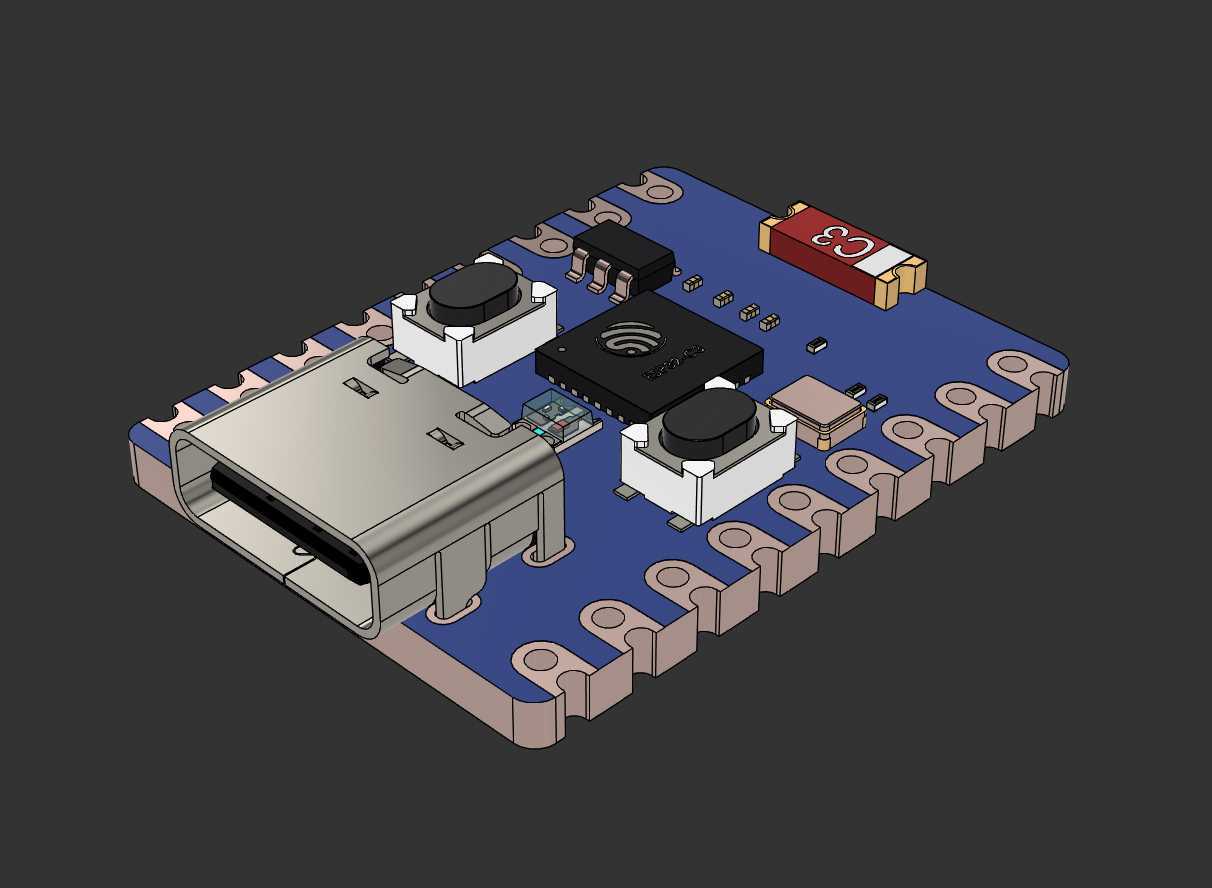

　　这款嵌入式开发板的三维建模，核心服务于小型智能硬件的结构预研与整机装配验证环节，在便携式传感节点、小型物联网终端、桌面级创客项目、低功耗数据采集装置的结构设计阶段，可直接导入装配环境完成干涉检查、安装位匹配、外壳适配等工作，避免后期打样出现元器件碰壳、接口对位偏差、安装孔位错位等常见问题。建模过程中优先还原了板载核心元器件的实际装配高度，Type-C接口的金属外壳突出量、两个轻触按键的按压行程预留空间、板载WiFi天线区域的净空边界都做了精准还原，没有为了简化模型省略影响装配的结构细节，同时将多元器件整合为单一根组件下的多主体结构，方便设计人员直接调用到不同项目中，不需要反复拆解重组子装配体。

　　从实际工程使用角度看，这类小型开发板常被集成到空间受限的智能设备内部，比如穿戴式监测终端、小型环境检测探头、桌面智能外设的控制单元中，建模时严格遵循了实物的安装边界：板边半孔焊盘的伸出尺寸、板厚的标准1.6mm规格、Type-C接口的插拔预留空间都按照实际量产硬件的尺寸做了约束，设计人员在做外壳结构时，可以直接参考模型预留接口开口位置、按键避让槽、固定柱的安装位，不需要额外对照二维规格书反复核对尺寸。设计思路上没有做过度的细节冗余，比如电阻电容等小型无源器件只还原了实际焊接后的高度与占位轮廓，没有刻画丝印细节，既保证了装配验证时的尺寸准确性，又控制了模型的数据量，不会因为过多细碎特征导致大装配体卡顿。

　　核心主控芯片的屏蔽罩高度、板载复位与用户按键的凸起高度、USB接口的金属壳厚度都按照实物公差做了适配，在做堆叠设计时，能够准确判断上层板或者电池模块与开发板之间的安全间隙，避免出现元器件被压损的风险。对于需要做整机散热仿真的场景，模型中各元器件的材质分区也做了隐含区分，金属屏蔽罩、塑料按键、PCB基材、USB金属外壳的边界清晰，可直接赋予对应材质参数进行热流仿真，不需要重新拆分零件。

　　在工业传感采集场景中，这类开发板常作为边缘采集节点的核心控制单元，安装在设备控制柜的小型导轨安装盒内，模型的整体长宽尺寸严格匹配实物，设计人员可以直接在装配环境中排布安装位，核对接线空间，确认Type-C接口的插拔操作空间是否足够，不会出现装配后无法插线维护的问题。针对教育类机器人、小型智能车的项目开发场景，该模型可以直接固定在小车底盘的安装孔位上，核对板边排针与底盘上层结构的间隙，避免排针被上层板压弯或者短路。建模时特意保留了板边邮票孔的完整轮廓，方便设计人员在设计载板时，直接匹配焊盘位置做焊接封装的结构参考，不需要额外测量孔位间距。整体建模逻辑完全围绕结构设计的实际需求展开，没有添加与装配、验证无关的装饰性特征，所有尺寸约束都服务于硬件集成阶段的实际校验工作，不管是做快速原型验证的创客团队，还是做量产产品结构设计的工程师，都可以直接将该模型导入到自己的设计环境中，减少重复建模的工作量，提升结构设计阶段的校验效率，避免因为核心控制板的尺寸偏差导致整个项目的结构返工。
