模拟赛车用开关式手刹结构设计

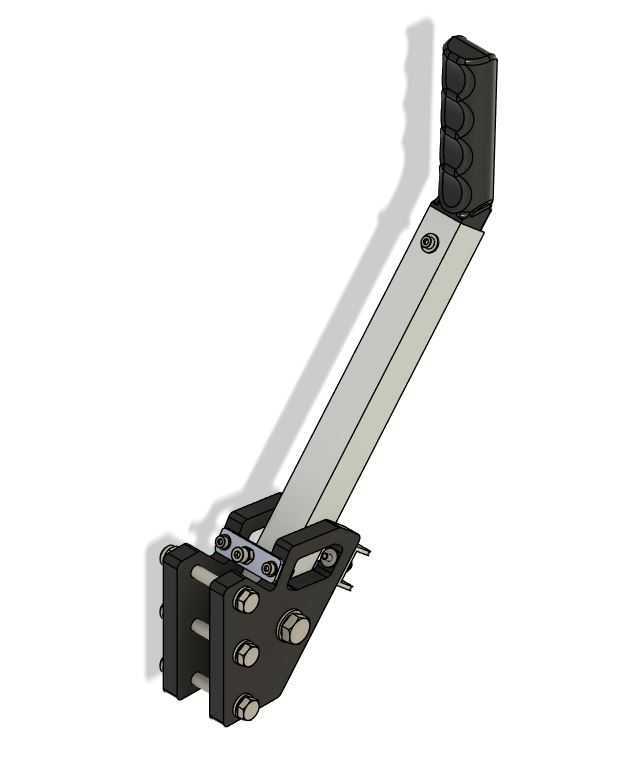

　　该结构面向民用模拟赛车娱乐场景开发，核心作用是为模拟驾驶系统提供与真实拉力赛车操作逻辑一致的手刹输入信号，适配各类主流模拟赛车软件的手刹功能映射需求，可覆盖家用娱乐、小型模拟赛车体验店等场景的使用需求，相比市售成品模拟手刹，结构更易复刻，零部件获取门槛低，适合有基础加工能力的爱好者自行制作。结构整体采用杠杆式操作逻辑，握持端设置符合人手抓握弧度的包覆结构，操作时扳动握把即可触发内部开关，输出对应电信号给模拟驾驶控制系统，松开后依靠结构限位保持初始位置，操作行程与真实拉力赛车手刹的扳动行程匹配，操作反馈力度经过适配调整，不会出现过轻导致误触、过重导致操作疲劳的问题。

　　设计过程中优先考虑零部件的易加工性与易获取性，承力主体框架采用标准20x20毫米方形铝型材加工，铝型材自带的安装槽可灵活适配不同安装位的固定需求，无需额外定制复杂的承力构件，大幅降低加工难度；非承力的握持包覆、安装座护罩等部件采用PETG材质3D打印成型，打印时无需设置复杂支撑结构，普通桌面级FDM3D打印机即可完成制作，打印完成后仅需简单去除支撑、打磨毛边即可投入装配；所有部件之间的紧固连接全部采用标准规格的M3、M4、M6、M8紧固件，无需定制特殊规格的连接件，装配时仅需常规内六角扳手即可完成全部组装作业，后期维护更换部件也十分便捷。

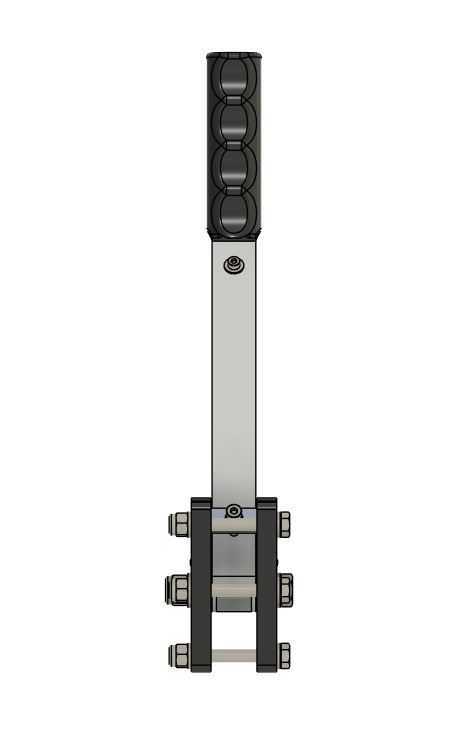

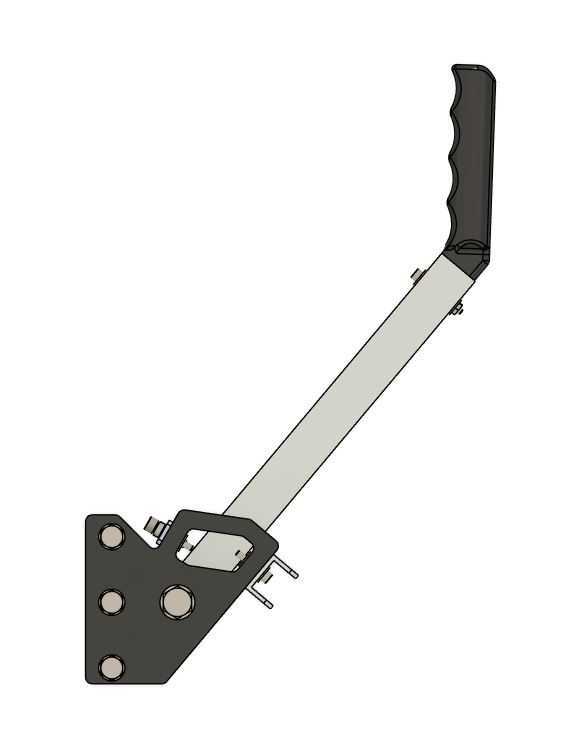

　　结构的触发单元采用现成的DPDT脚踏开关，将原本用于脚踏的开关拆解后适配到手刹的扳动行程内，开关触发点设置在握把扳动行程的三分之一位置，符合真实驾驶时的手刹操作习惯，开关本身的触点寿命满足高频次模拟操作的使用需求，无需额外定制专用的触发元件。外形尺寸方面，整体结构沿握把延伸方向的总长度控制在350毫米以内，安装底座部分的长宽尺寸控制在120毫米×80毫米范围内，安装时可通过底座上预留的四个安装孔，配合T型螺栓直接固定在标准铝型材模拟赛车支架上，也可通过额外的转接板固定在木质、钢制的自制模拟驾驶台面上，安装边界兼容性强，不会与模拟赛车座椅、方向盘基座、排挡杆等周边外设产生位置干涉；握把部分的直径设置为30毫米，表面设置有环形防滑凹槽，抓握时的贴合度较好，长时间操作也不易打滑。

　　结构的铰接部位采用螺栓加防松螺母的配合形式，铰接处预留有微小的转动间隙，避免长期使用后出现卡滞问题，同时可通过调整防松螺母的压紧力度，微调握把扳动的阻尼感，适配不同使用者的操作力度偏好；底座部分的铝型材拼接处设置有定位凸台，装配时可快速对齐各部件的安装位置，降低装配时的对位难度，同时保证整体结构的连接刚性，大力扳动握把时不会出现结构晃动、形变的问题。整体结构没有冗余的装饰性设计，所有构件均承担对应的功能作用，外露的紧固件均采用内六角圆柱头型号，装配后整体外观简洁规整，没有突兀的突出部件，不会在操作过程中勾挂衣物或者线材；开关的走线从底座内部的铝型材槽内引出，可顺着模拟支架的型材槽布置到控制器位置，不会出现线材外露干扰操作的问题。
