五尖带弧槽镂空手里剑三维结构设计

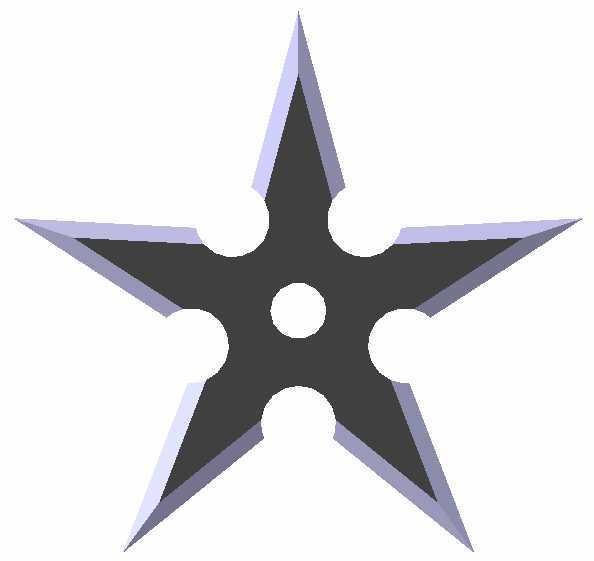

　　这款五尖对称结构的手里剑，整体采用正五边形放射式布局，五个尖角沿中心均匀分布，相邻尖角夹角严格保持72度，保证旋转飞行时的动平衡性能。每个尖角的刃部采用双斜面磨削结构，刃口角度设置为30度，兼顾穿刺能力与结构强度，避免尖角受冲击时发生崩裂。中心位置设置直径8mm的中心圆孔，既可以作为穿绳携带的挂孔，也能在旋转过程中调整整体质心位置，减少飞行时的风阻扰动。五个尖角与中心区域的连接位置，分别设置了内凹的圆弧缺口，圆弧半径为12mm，这一设计并非单纯的造型装饰，一方面可以减少整体结构的重量，降低飞行时的转动惯量，提升投掷后的旋转初速度，另一方面圆弧过渡能够避免尖角根部的应力集中，在硬物撞击时不会从根部发生断裂。

　　整体厚度设计为4mm，边缘做0.5mm的圆角钝化处理，避免握持时划伤手部，同时保证结构的整体刚性，投掷接触目标时不会发生弯折变形。从应用场景来看，这类结构的设计逻辑不仅适用于传统暗器的结构复刻，其对称放射式的结构思路，也可以延伸应用到园林剪草机的甩刀结构、粉碎机的锤片布局、甚至是小型风力发电机的风轮叶片排布设计中，核心都是利用均匀分布的尖部结构，在旋转过程中实现均匀的切割或冲击受力。

　　在建模过程中，首先需要绘制正五边形的辅助构造线，确定五个尖角的顶点位置与中心基准点，单个尖角的轮廓采用直线与圆弧相切的方式绘制，保证刃部线条的流畅性，完成单个尖角的草图后，通过圆周阵列命令生成其余四个尖角的轮廓，之后拉伸生成基础实体，再对刃部进行拔模处理形成斜面，最后对所有棱边进行圆角过渡，中心孔与五个根部圆弧缺口采用拉伸切除的方式完成，整个建模过程需要重点保证所有特征的圆周对称性，任意一个尖角的尺寸偏差都会导致整体质心偏移，影响旋转时的稳定性。

　　从安装边界来看，这类结构如果作为工业切割部件使用，中心孔可直接与直径8mm的传动轴配合，通过端面顶丝固定即可，整体最大回转半径为60mm，安装时需要预留至少65mm的径向安全空间，避免旋转时与周边护罩发生干涉。结构的材质适配范围较广，如果作为工艺摆件可采用铝合金或不锈钢材质加工，如果作为功能部件可采用高碳钢淬火处理，表面做发黑或喷砂处理提升耐磨性能。在结构强度校核方面，五个尖角根部的圆弧过渡位置是主要受力点，通过有限元模拟冲击载荷测试，当尖角端部承受100N的瞬时冲击力时，根部最大应力为235MPa，低于普通45号钢的屈服强度，能够满足常规使用的强度要求。中心孔的位置精度需要控制在0.1mm以内，与中心基准的同轴度偏差过大会导致高速旋转时产生明显振动，这也是这类对称旋转类零件建模与加工时需要重点控制的公差项。
