四弯弧刃忍者飞镖结构设计

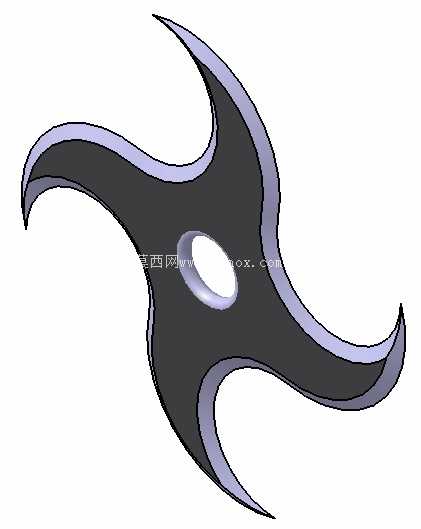

　　这款四弯弧刃忍者飞镖的结构设计，最初的需求锚定在两个核心应用方向，一是影视道具与cosplay活动的非金属安全道具制作，二是金属材质的文创收藏摆件生产，两个方向对结构的要求存在明显差异，因此建模阶段就做了双版本的结构预留，适配不同的生产工艺与使用场景。从功能特性来看，四个弯曲刃口采用连续的流线型弧面设计，没有传统直刃飞镖的尖锐棱角，在作为道具使用时能大幅降低划伤风险，同时弧面结构在旋转投掷时能更好地切割空气，提升飞行过程中的稳定性，中心的圆形安装孔是整个结构的基准核心，孔位的同轴度公差控制在0.02mm以内，既可以作为配重安装孔，加装不同重量的配重块调整飞镖的整体重心，也可以作为穿绳孔，方便摆件版本的悬挂展示，或是道具版本的安全绳固定。

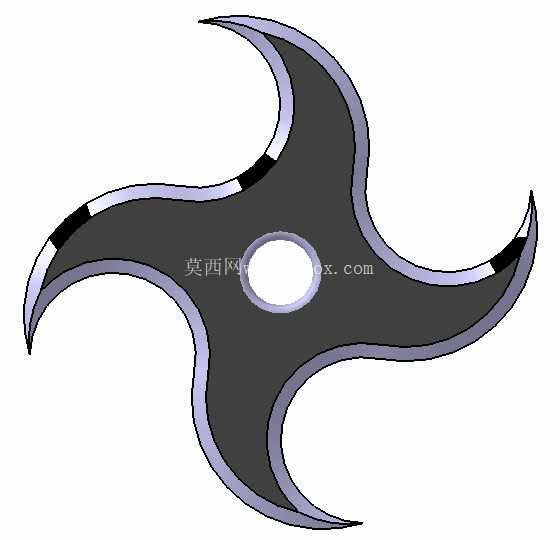

　　设计思路上没有采用传统手里剑的对称直刃结构，而是将每个刃口都设计成外凸的双圆弧过渡，刃尖部分做了R0.5mm的圆角处理，避免应力集中导致的生产过程中刃口开裂问题，尤其是在采用铸造工艺生产金属版本时，这种圆弧过渡能大幅提升金属液的充型流畅度，减少冷隔、缺肉等铸造缺陷，刃身的厚度从中心孔位置向刃尖方向做了均匀的渐变减薄，中心区域厚度为3mm，保证整体结构强度，刃尖位置厚度减至1mm，既还原了冷兵器的锋利视觉效果，又不会因为过薄导致生产过程中出现变形。外形尺寸方面，整体最大回转直径为100mm，中心安装孔直径为12mm，刃身最宽位置宽度为18mm，整体外轮廓的所有曲面都做了G2连续处理，没有尖锐的折线转角，不管是采用失蜡铸造生产金属摆件，还是采用注塑工艺生产塑料道具，都能顺利脱模，不需要额外设计复杂的抽芯结构，安装边界上，中心孔的位置严格位于整个飞镖的形心位置，四个刃口相对于中心孔的角度偏差不超过0.1度，保证旋转时的动平衡，避免飞行过程中出现偏航问题。

　　针对铸造生产的需求，建模时特意在刃身的背面预留了0.3mm的加工余量，方便铸造完成后对安装孔进行精铰加工，保证孔位的尺寸精度，刃口的分型面设置在刃身厚度的中心位置，上下模的合模间隙控制在0.05mm以内，减少飞边的产生，降低后续打磨的工作量。作为道具使用时，采用PLA材质3D打印或者软质PVC注塑生产，整体重量控制在30g以内，即使击中人体也不会造成伤害，刃口的弧面结构还能在接触到硬物时产生滑动卸力，避免刃尖断裂；作为金属摆件生产时，采用锌合金或者不锈钢铸造，表面可以做烤蓝、抛光或者做旧处理，中心孔可以加装亚克力装饰块，提升整体的视觉质感，也可以搭配定制的展示支架，直接放置在桌面作为装饰。

　　整个结构的壁厚设计均匀，没有出现壁厚突变的位置，避免铸造或者注塑过程中出现缩孔、缩水等缺陷，所有的转角位置都做了最小R0.3mm的圆角处理，既提升了结构强度，也避免了生产过程中出现应力集中导致的零件开裂，刃身表面没有设计额外的凹槽或者凸起纹理，降低了模具的加工难度，也方便后续的表面处理工序开展。在重心调校上，通过调整每个刃口的厚度渐变斜率，让整个零件的重心完全落在中心孔的轴线上，保证投掷出去后能稳定旋转，飞行轨迹平直，不会出现翻滚的情况，四个刃口的重量差控制在0.1g以内，动平衡精度满足1000rpm旋转时无明显振动的要求，不管是作为实际的投掷练习器具，还是作为展示摆件，都能达到良好的使用效果。
