四直刃中空手里剑忍者飞镖结构设计

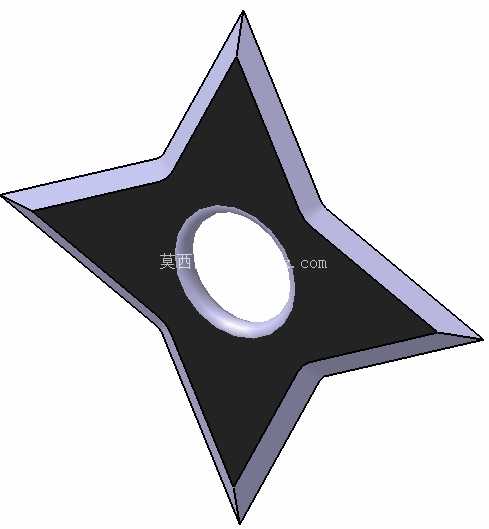

这款四直刃中空结构的手里剑，在传统忍者投掷器械的结构基础上做了工程化的设计优化，整体采用对称式四角星布局，四个直刃沿中心呈90度均匀分布，完全满足旋转投掷时的动平衡要求，不会因为重心偏移出现飞行轨迹偏转的问题。中心位置设计的圆形通孔并非装饰结构，一方面可以在铸造生产时减少厚大截面的金属液聚集，避免铸件冷却过程中出现缩孔、缩松缺陷，降低后续机加工的余量；另一方面，通孔结构能够有效降低飞行过程中的空气阻力，同时方便使用者穿绳携带、或者通过手指穿入孔位完成快速旋抛动作，提升握持与投掷的操控稳定性。

从刃部设计来看，每个直刃的刃口都采用双侧斜磨的对称结构，刃尖做了小圆弧过渡处理，既保证刃部的切削穿刺性能，又避免尖角位置在铸造、搬运过程中出现磕碰崩损的问题，刃身从中心向刃尖方向做均匀的厚度递减，重心集中在中心通孔周边的环形区域，这种重量分布能够让器械在旋转飞行时保持稳定的自旋速度，提升投掷落点的精准度。刃部与中心环的衔接位置做了平滑的圆弧过渡，没有应力集中的直角结构，不管是铸造充型阶段还是后续热处理环节，都能避免应力集中导致的开裂问题，提升零件的整体结构强度。

在实际应用场景中，这类结构的零件除了作为影视道具、文创周边的金属摆件生产之外，其对称式薄板带中心孔的结构设计思路，也可以延伸到园林修剪的旋转刀片、农用粉碎设备的动刀、甚至是小型风力发电机的风叶配重结构设计中——对称布局的动平衡设计逻辑、中心孔的安装定位方式、刃部的角度参数，都能给同类旋转切削类零件的设计提供参考。从铸造工艺适配性来看，整个零件属于等厚薄板类结构，分型面可以直接设置在零件的中心对称面上，上下模的拔模斜度控制在1.5度即可顺利脱模，中心通孔位置可以采用自带型芯的结构直接铸出，不需要额外设置砂芯，能够大幅降低批量生产的模具成本。

从安装边界尺寸来看，零件的最大外轮廓尺寸为四个刃尖之间的对角线长度，中心通孔的直径按照手指穿入的人机工程学尺寸设计，既能够满足成人手指穿入的操作需求，又不会因为孔过大导致中心环的结构强度不足，刃部的厚度从中心位置向刃尖递减，最薄的刃尖位置保留足够的结构厚度，满足铸造工艺的最小壁厚要求，避免充型时出现冷隔、浇不足的缺陷。整个零件的表面没有复杂的凹凸纹理，所有转角都采用圆角过渡，既方便铸造后的打磨抛光处理，也能减少使用过程中出现的应力断裂风险。在结构设计阶段，已经充分考虑了铸造生产的工艺性：没有深腔、没有倒扣结构、壁厚均匀，金属液充型时的流道顺畅，不会出现卷气、夹渣的问题，适合采用熔模铸造或者压力铸造的方式进行批量生产，生产效率高，后续加工量少，零件的成型精度能够满足文创产品、道具类产品的外观与使用要求。

从功能特性上看，四个直刃的设计让器械在旋转飞行过程中，不管哪个角度接触目标，都能保证有刃部朝向接触点，相比多弯刃的手里剑结构，直刃的加工难度更低，刃口的锋利度更容易保证，同时直刃的结构强度更高，穿刺硬质目标时不容易出现刃口弯折的问题。中心的环形凸边做了加厚处理，是整个零件厚度最大的位置，既作为整个零件的配重核心，也能提升中心孔的结构强度，避免穿绳或者手指穿入时出现孔边开裂的问题。整个零件的对称度公差控制在0.1mm以内，保证旋转时的动平衡，不会因为重量分布不均出现飞行抖动的问题，这也是这类旋转投掷类零件设计的核心要点——如果对称度不足，飞行过程中会产生偏航，直接影响投掷的精准度。
