四尖带孔手里剑飞镖结构设计

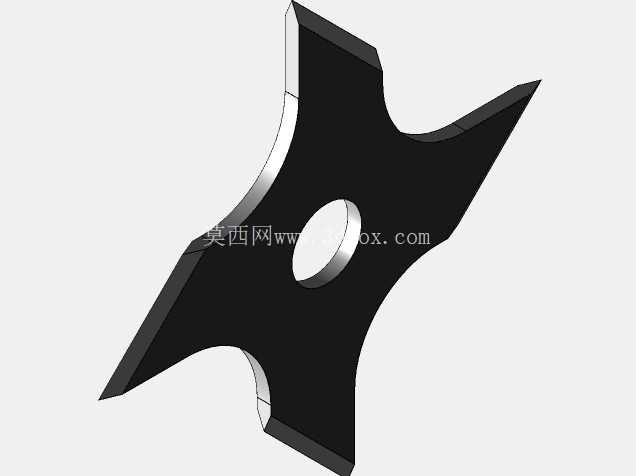

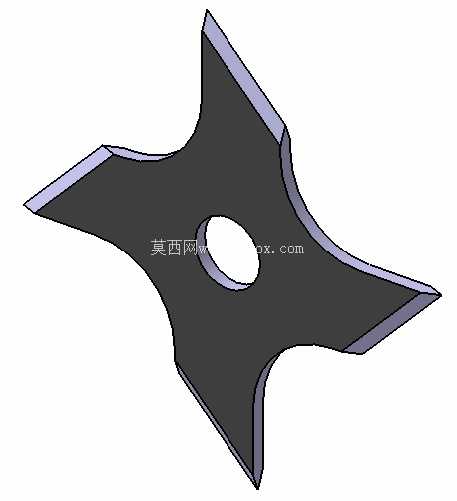

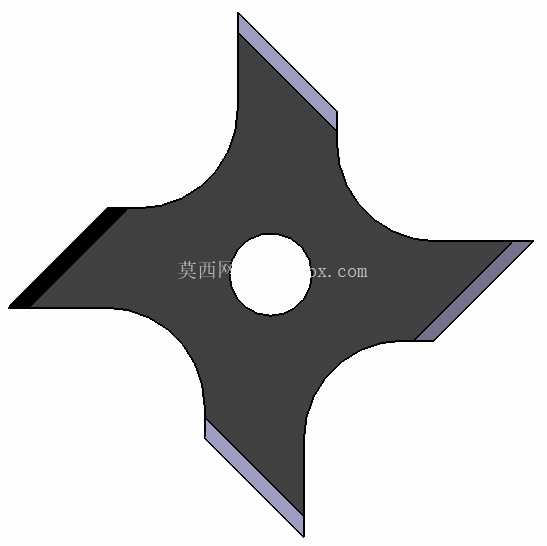

　　本次设计的四尖带孔投掷刃具，整体采用对称式四出刃结构，中心设置圆形安装孔，可适配握持杆、连接轴类配件，也可直接作为手持投掷部件使用。从结构设计逻辑来看，四个刃尖采用等角度90度分布，每两个相邻刃尖之间做内凹圆弧过渡，既能够降低刃根位置的应力集中系数，避免投掷撞击时出现刃根断裂的问题，也能够优化整体重量分布，让旋转投掷时的动平衡精度更高，减少飞行过程中的姿态偏移。刃部采用薄边渐薄设计，从中心基体位置向刃尖方向逐步减小厚度，刃尖位置做小圆弧钝化处理，兼顾刃口锋利度与结构强度，避免日常搬运、存放过程中出现刃口崩缺的问题。

　　中心安装孔的孔径与基体厚度做匹配设计，孔壁与基体平面保持垂直，公差控制在常规五金件的自由公差范围内，既可以穿入连接轴做组合式道具的旋转部件，也可以穿入挂绳作为装饰挂件使用，适配多种使用场景。从实际应用场景来看，该结构既可以作为影视道具、cosplay活动的手持配件，也可以作为五金装饰件、文创周边的金属摆件，部分经过钝处理的版本也可作为户外休闲投掷练习的器械使用。设计过程中优先考虑了结构的对称性，四个刃尖的外轮廓尺寸完全一致，重心严格落在中心孔的轴线上，保证旋转飞行时的稳定性；刃尖的外伸长度与基体宽度做了比例优化，避免刃尖过长导致整体结构刚性不足，也避免刃尖过短影响投掷时的穿刺效果。

　　相邻刃尖之间的内凹圆弧半径经过多次调整，既保证了握持时手指可以贴合内凹位置，提升手持的贴合度，也避免圆弧过小导致的应力集中问题。整体厚度采用均匀渐变设计，中心基体位置厚度最大，向刃尖方向逐步减薄，既保证了中心位置的结构强度，也降低了整体重量，提升投掷时的飞行距离。中心孔的位置做了倒角处理，避免穿入轴类配件时出现卡滞，也提升了挂件使用时的佩戴安全性，不会出现孔边锐边划伤的问题。从安装边界来看，该零件属于薄型片状结构，整体外轮廓的最大外接圆直径根据使用场景可做等比例缩放，中心孔的孔径可根据配套的连接杆件直径做适配调整，不需要改变整体的轮廓结构即可完成尺寸适配。

　　零件的加工适配性较强，既可以采用金属板材激光切割后做刃部打磨处理，也可以采用冲压工艺批量生产，还可以通过3D打印制作树脂版本作为道具使用，不同加工工艺下都能保证结构的一致性。设计时也考虑了存放的安全性，刃尖位置的钝化处理可以避免存放时划伤收纳容器或者使用者，四个刃尖的对称结构也让零件可以平稳放置在平面上，不会出现滚动滑落的问题。在做三维建模过程中，优先绘制中心对称的基准轴线，先完成单个刃部的轮廓草图，再通过环形阵列完成整体外轮廓的绘制，之后通过拉伸凸台建立基体，再对刃部位置做拔模处理形成薄刃结构，最后对中心孔、刃边位置做倒角和圆角处理，整个建模过程全程保持参数化关联，后续调整尺寸时只需要修改单个刃部的草图参数和阵列角度，即可快速生成不同尺寸、不同刃数的衍生结构，提升设计复用效率。
