数显游标卡尺ABSOLUTE款电池仓盖结构

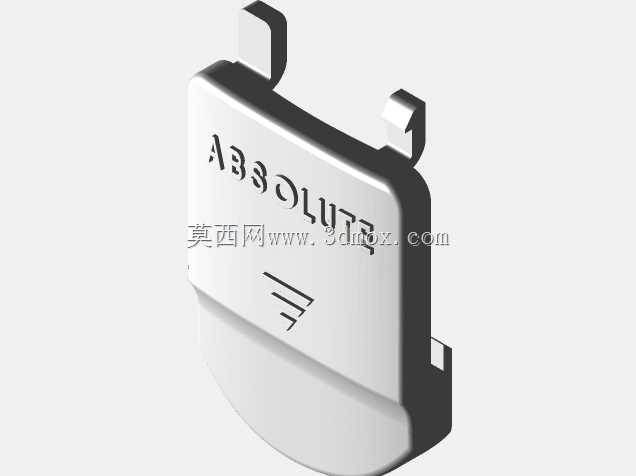

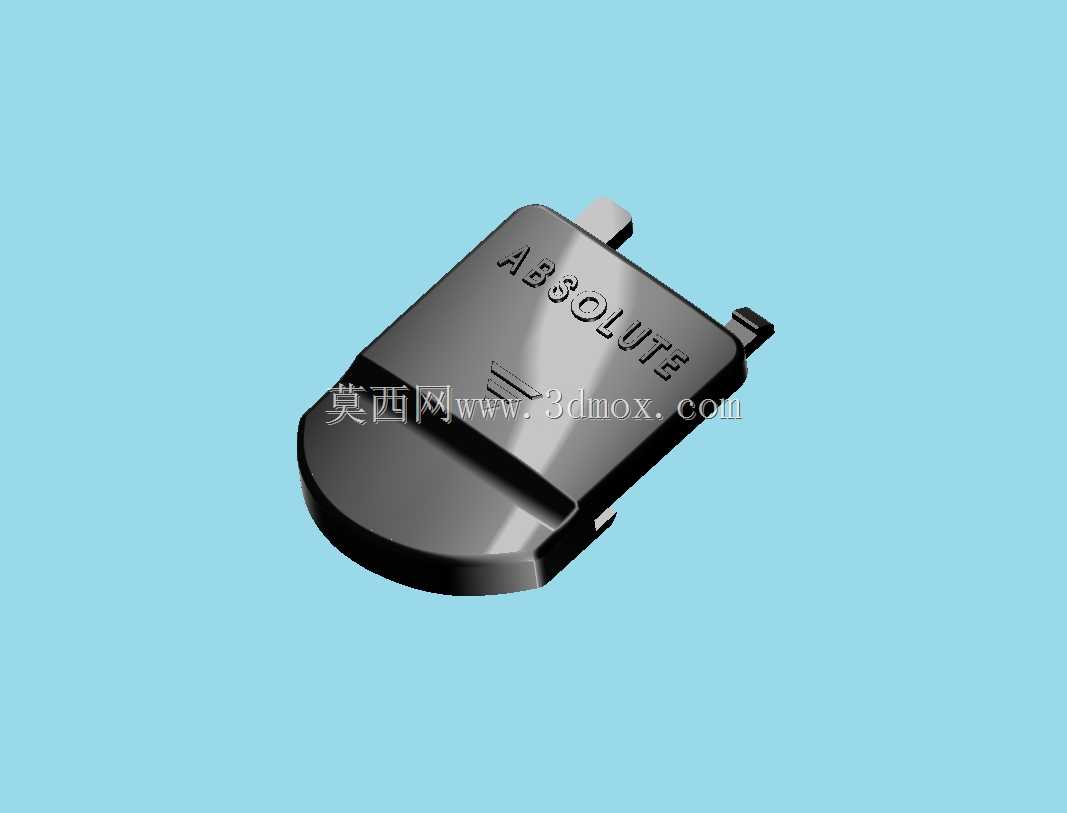

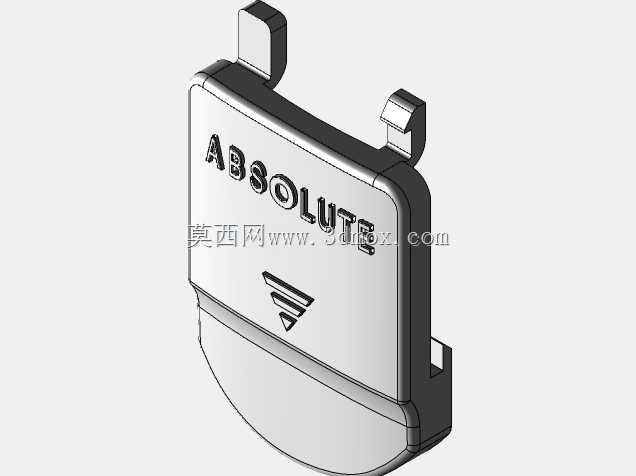

　　在精密长度测量作业场景中，数显游标卡尺是机加工质检、五金零件尺寸核验、模具修配环节的核心手持量具，其供电模块的防护结构直接决定设备在多尘、切削液飞溅的车间环境下的使用寿命，本次拆解复刻的电池仓盖，正是适配三丰Absolute Digimatic系列数显卡尺的专用防护配件。从实际使用场景来看，车间内的数显卡尺常因操作人员手持移动时的磕碰、工作台面的油污浸润、频繁开合电池仓更换纽扣电池导致的卡扣磨损，出现电池接触不良、仓盖脱落丢失的问题，单独采购原厂配件周期长、适配成本高，通过逆向建模还原的该款仓盖，可直接通过3D打印或小批量注塑加工完成备件制作，解决一线测量工位的备件急缺问题。

　　从功能特性上看，该仓盖承担三重核心作用：其一为密封防护，盖体边缘与卡尺本体的电池仓槽位贴合后，可阻挡金属切屑、切削液、车间浮尘进入仓内，避免纽扣电池正负极接触片氧化短路，保障数显模块的供电稳定性；其二为结构限位，盖体侧面的两个凸耳卡扣与仓体卡槽过盈配合，无需额外螺丝固定，单次按压即可完成安装，更换电池时只需用指甲或一字起轻撬边缘即可拆卸，适配现场快速换电的操作需求；其三为标识承载，盖体表面蚀刻的ABSOLUTE字样为产品系列标识，同时可作为安装对位的参考标记，避免反向安装导致卡扣断裂。

　　设计思路上，建模时优先还原了原厂件的安装配合公差，盖体主体采用圆弧过渡的薄壳结构，整体壁厚控制在1.2mm，既保证打印或注塑成型时的结构强度，又避免壁厚过大导致安装时与仓体产生干涉；卡扣位置的凸耳做了0.2mm的拔模斜度处理，适配注塑脱模或FDM3D打印的层纹公差，安装时无需额外修磨即可卡入到位；盖体内侧设置有一圈0.3mm高的密封筋，安装后可紧贴电池仓内壁的密封胶圈位，即使没有额外胶圈，也能通过筋位的挤压贴合阻挡大部分浮尘侵入；表面的蚀刻字样采用0.15mm的下沉深度设计，既保留标识辨识度，又不会因凸起结构在磕碰时最先受力断裂。从安装边界尺寸来看，盖体整体最大长度为22.4mm，最大宽度为16.8mm，圆弧端的曲率半径与卡尺本体握持处的曲面完全贴合，安装后不会突出卡尺本体表面，避免测量时手持滑动过程中剐蹭操作人员手掌，也不会在卡尺放入工具盒时因突出结构被挤压脱落；卡扣的中心间距为18.2mm，与原厂仓体卡槽的中心距完全匹配，卡扣的卡合深度为0.8mm，既保证卡合后的连接强度，正常手持晃动不会脱落，又能在需要拆卸时通过适度形变顺利脱出，不会因卡接过紧导致拆卸时撬断卡扣。

　　在实际适配验证中，该结构可兼容同系列2015款前后生产的CD-15APXR等多款量程的数显卡尺，安装后电池仓的压紧力均匀，不会出现压偏电池导致的数显跳数问题；盖体边缘的圆角处理完全匹配卡尺本体的倒角，安装后整体外观协调，没有突兀的拼接缝隙；针对3D打印制作的场景，建模时特意将盖体的外表面设置为平面朝上的打印方向，无需添加支撑即可完成打印，表面层纹均匀，轻微打磨后即可达到接近原厂件的外观效果；若采用光敏树脂打印，可选择耐油污的树脂材料，长期接触车间切削液也不会出现材质脆化开裂的问题；若采用尼龙烧结工艺制作，零件的韧性更佳，卡扣反复拆装几十次也不会出现断裂问题，完全满足车间日常使用的强度需求。
