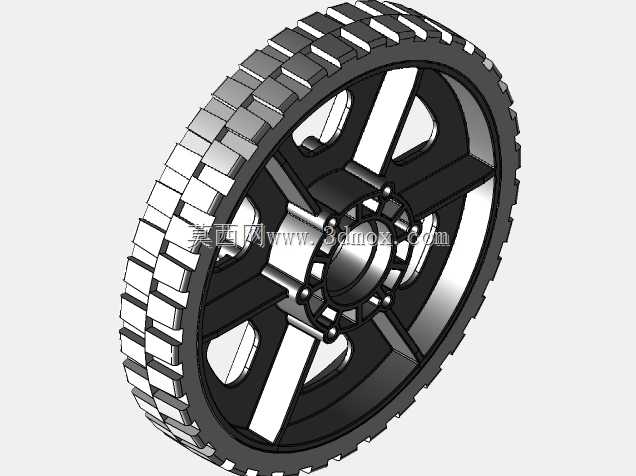

AndyMark六寸高抓地力轮毂内衬结构

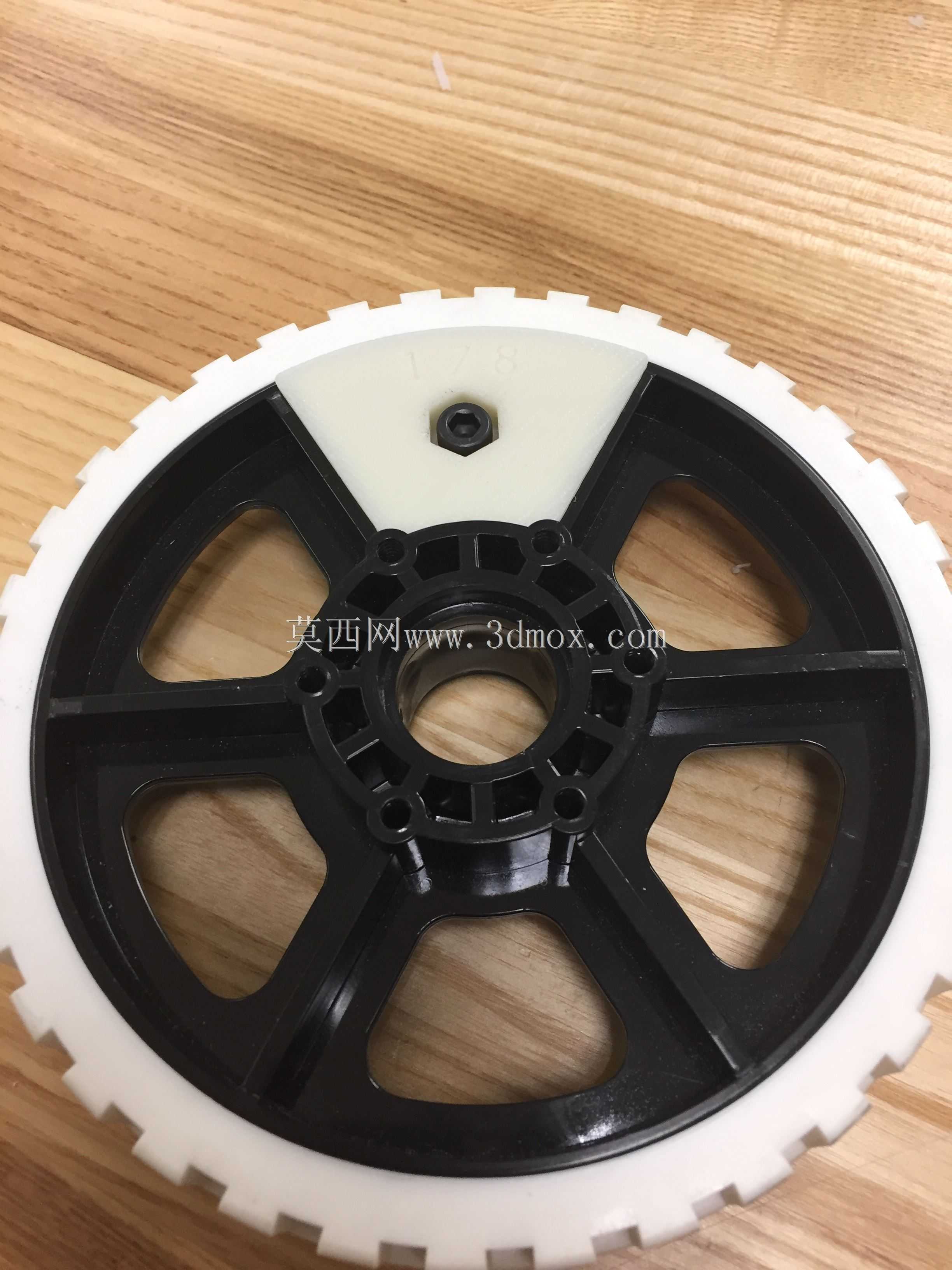

在FRC竞技机器人的轮组设计场景中，轮体受冲击失效是常年困扰参赛队伍的典型问题——六寸hi_Grip高抓地力轮本身依靠外胎纹路提供强抓地性能，在急加速、急停、侧向碰撞、越障跌落的工况下，轮辐位置会承受远超日常代步轮的交变冲击载荷，原厂轮体的辐条结构在多次高冲击后容易出现辐条根部开裂、螺栓孔位滑牙甚至轮体解体的故障，直接影响赛事中的机器人运行可靠性。这款轮毂内衬正是针对这一实际工程痛点设计的加固结构，安装时嵌入轮毂内侧的空腔位置，不需要对原有轮体做破坏性切削加工，就能实现轮辐结构的整体补强。

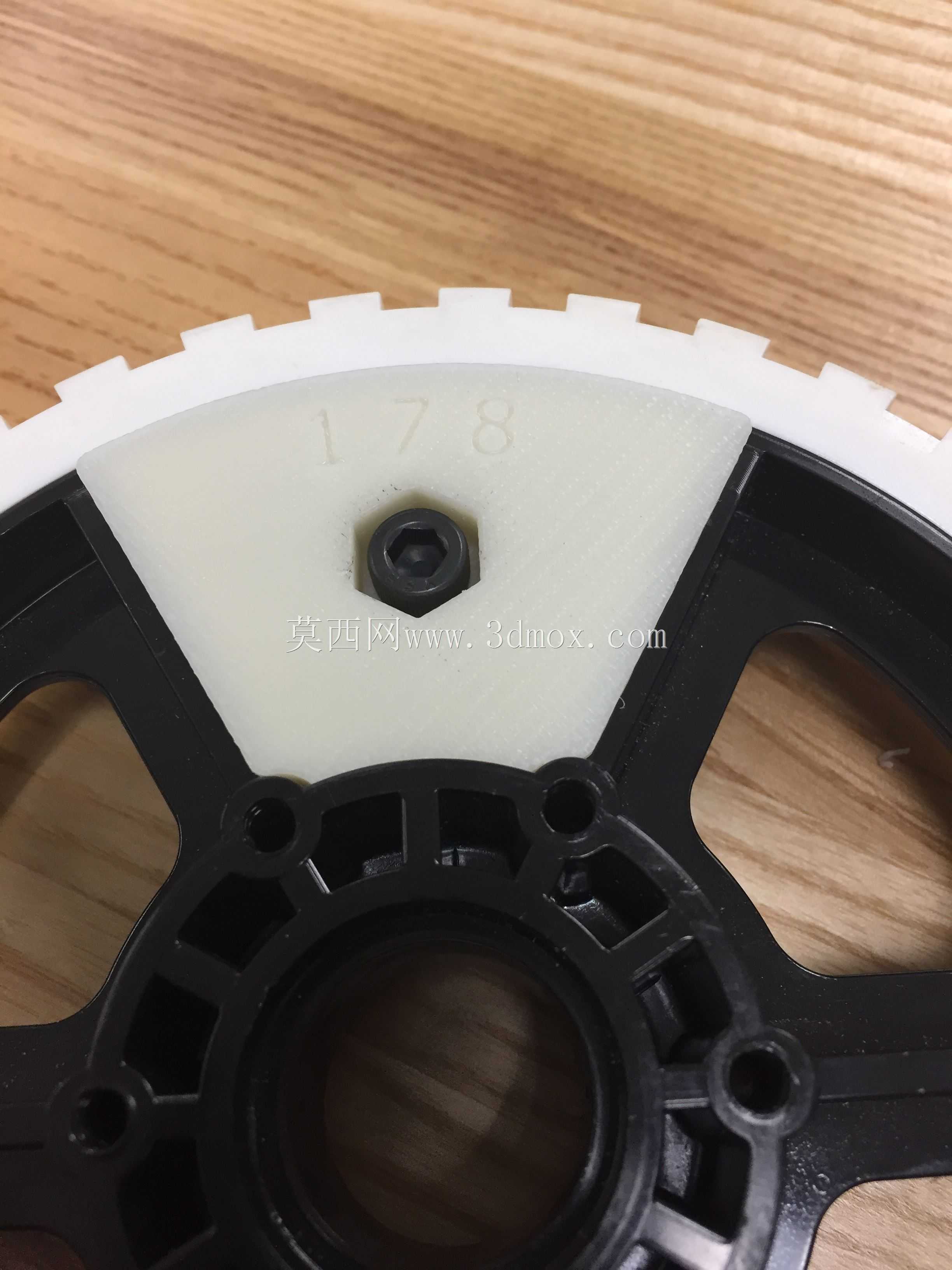

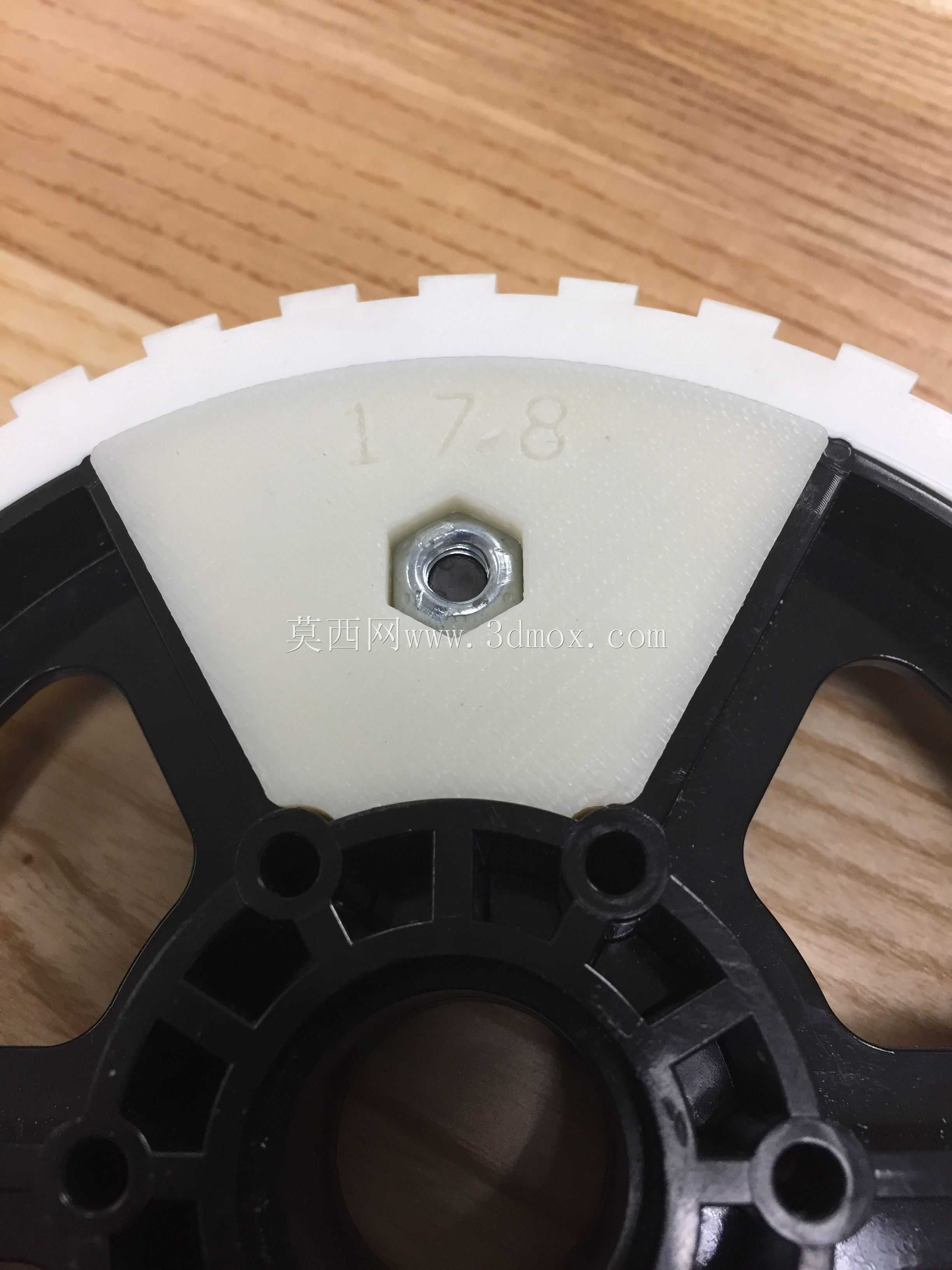

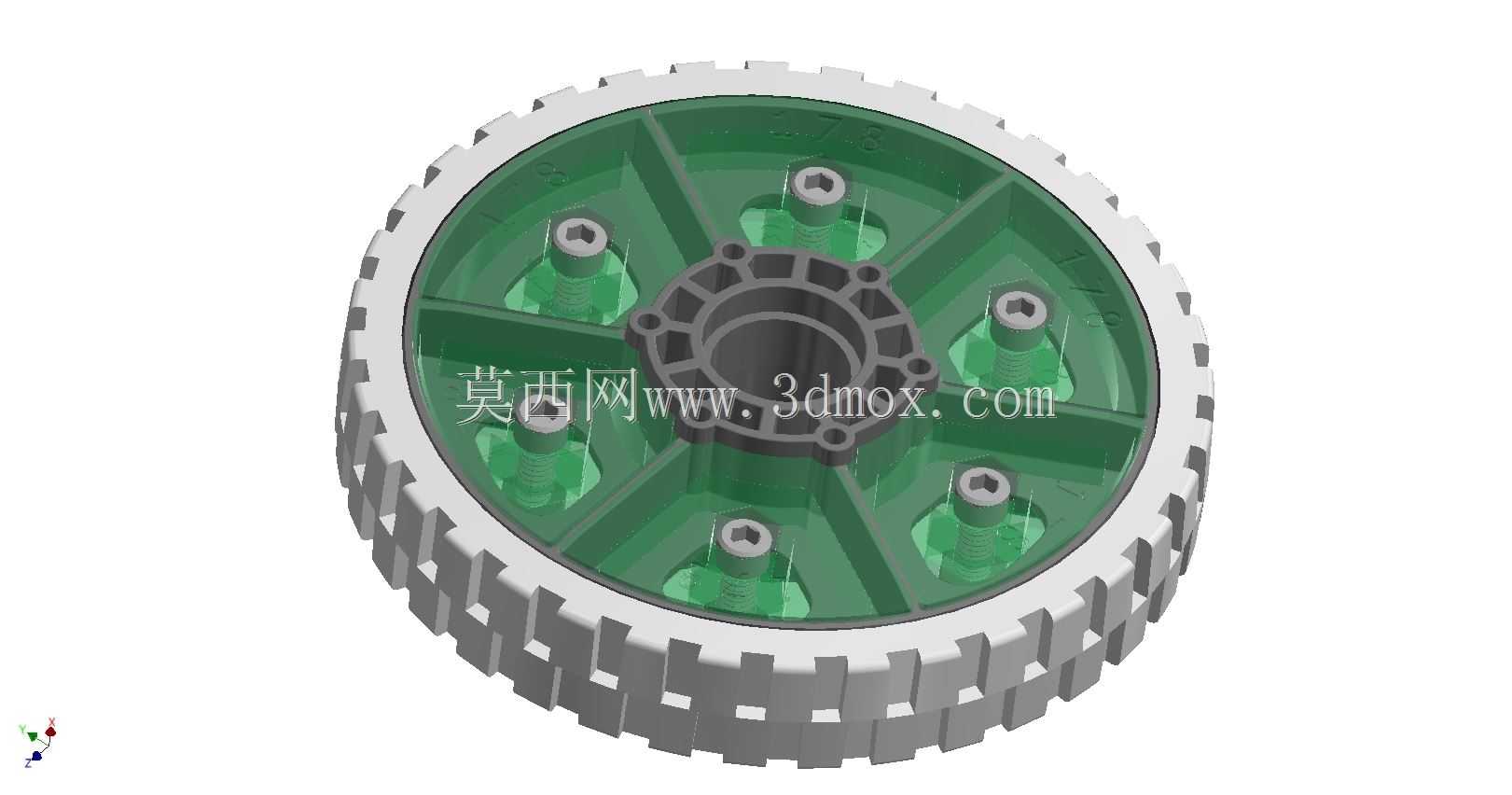

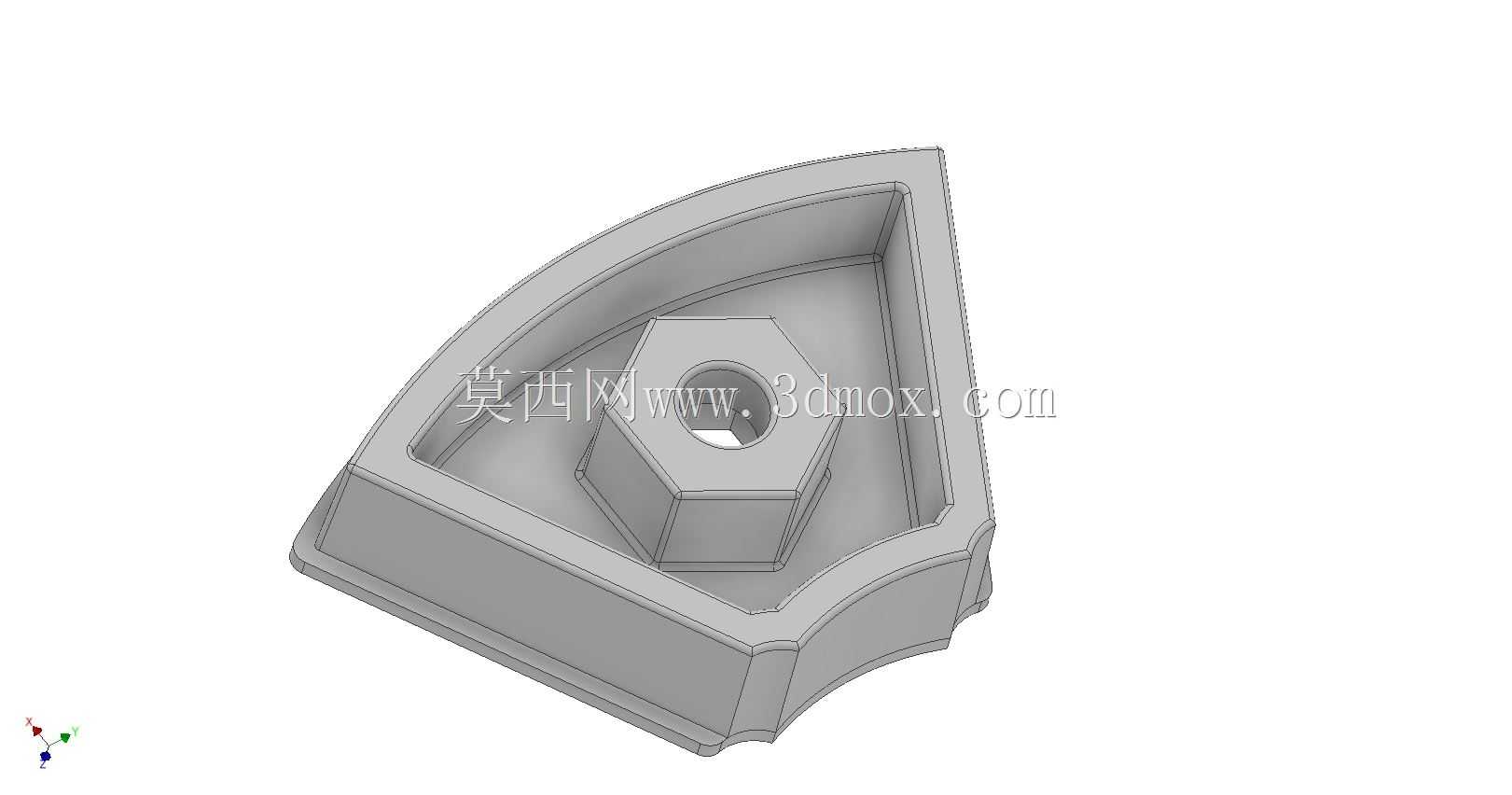

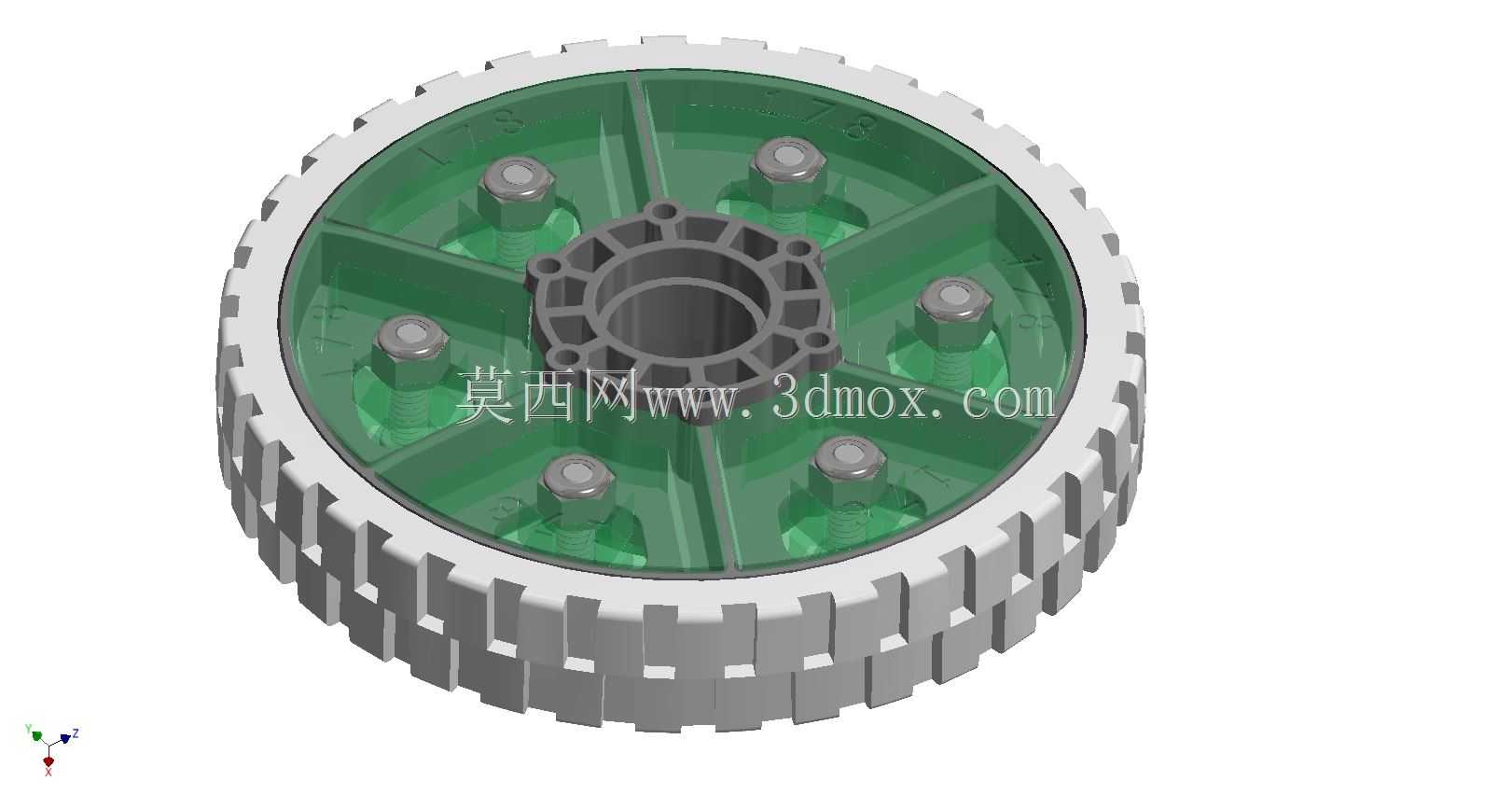

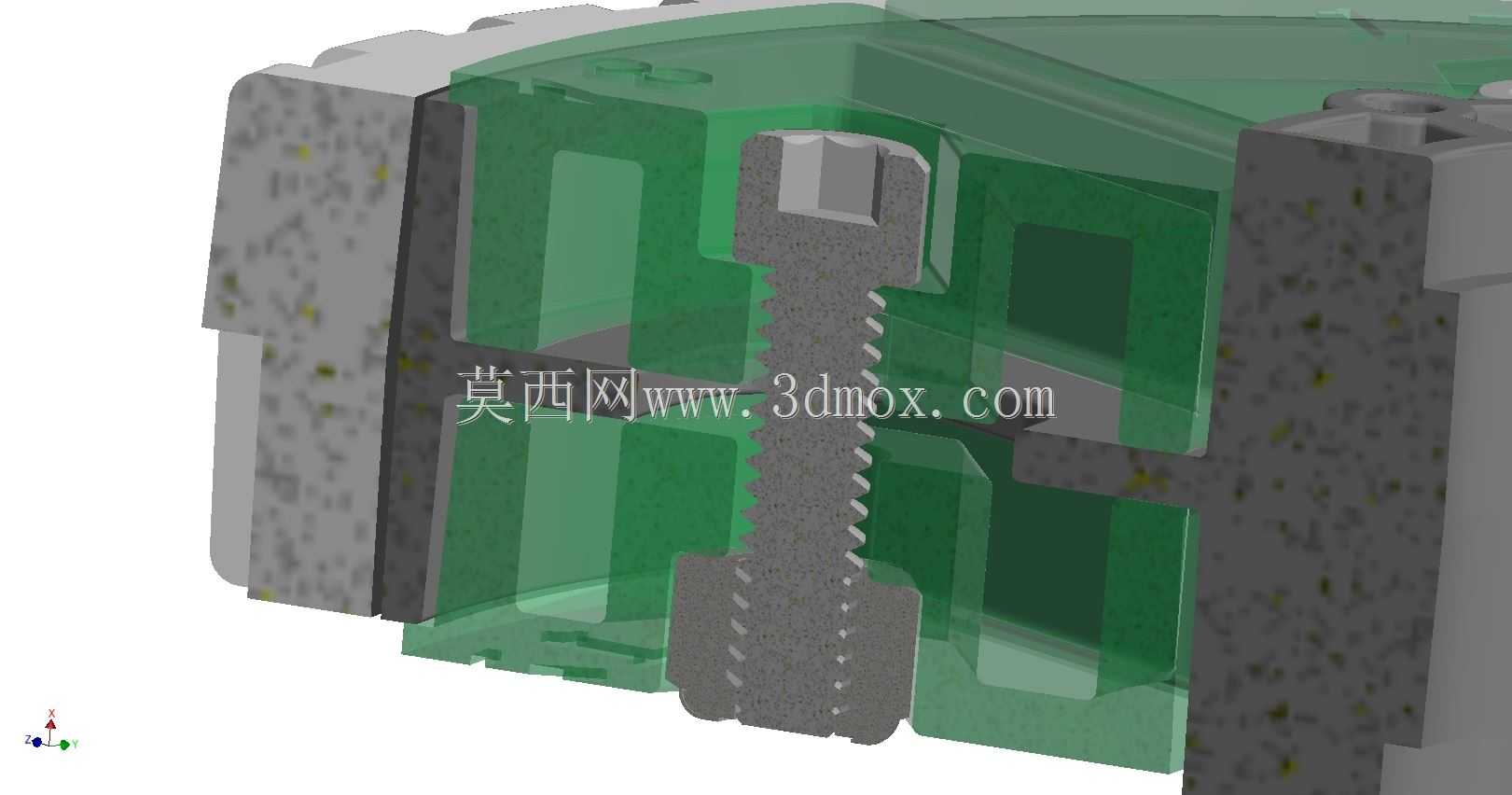

从结构设计逻辑来看，内衬采用了六辐放射式的支撑布局，每一条支撑筋都精准对齐原厂轮毂的螺栓安装位，避免支撑结构与原有轮体的安装点位出现干涉。中心位置设置了与轮毂轴孔同轴的定位环结构，安装时可以直接套入轮毂中心的轴台完成预定位，不需要额外做同轴度校准，大幅降低现场装配的调整难度。每个支撑筋的末端都预留了对应的螺栓过孔，采用1/4-20规格的7/8英寸长内六角螺栓搭配防松螺母，就能将内衬与两侧的轮毂夹片牢牢锁固，把原本单靠轮毂辐条承受的冲击载荷，分散到内衬的整体支撑结构上，大幅降低单根辐条的应力峰值。

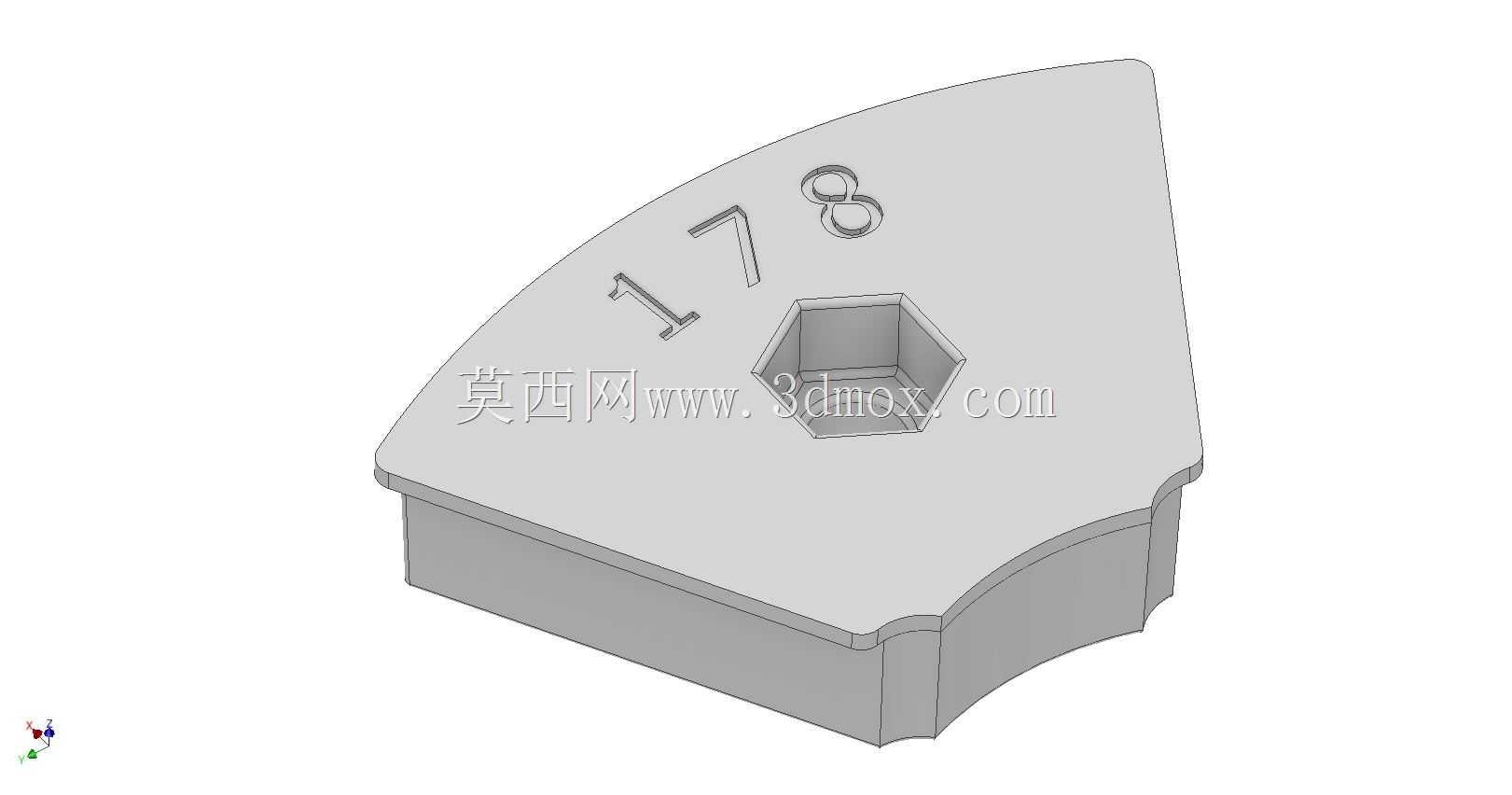

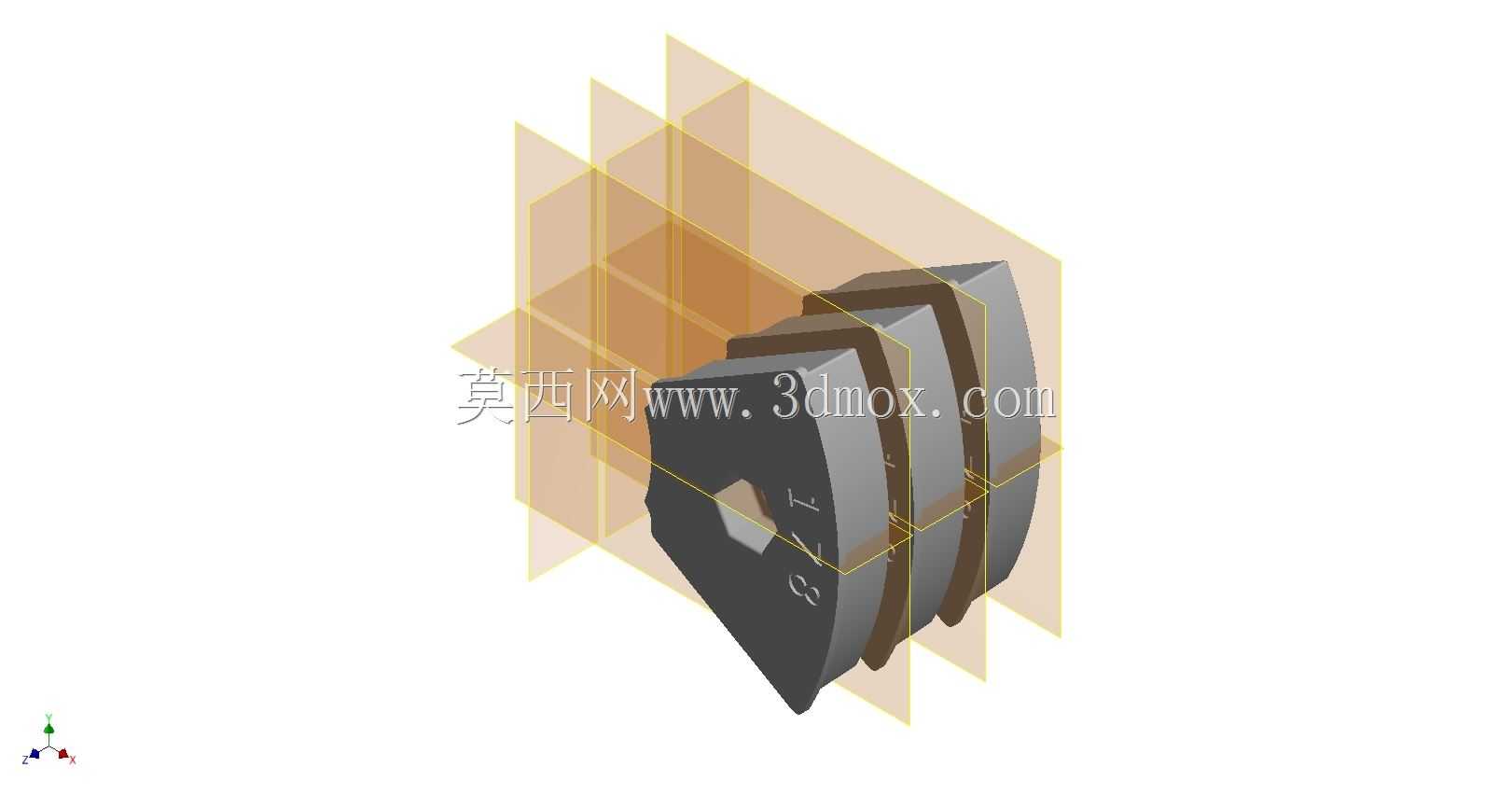

安装边界方面，内衬的轴向叠厚经过精准匹配，锁固完成后总厚度与原厂轮体的安装槽深度完全契合，不会出现内衬突出轮体表面导致外胎安装错位的问题，径向尺寸则控制在轮毂内侧加强筋的内径范围内，不会与轮毂中心的轴承座、驱动轴连接结构产生空间干涉。支撑筋的高度设置为1.770英寸，刚好填充轮毂内侧的空腔区域，既不会因为支撑过高顶到轮毂外侧的胎面安装位，也不会因为支撑不足导致补强效果打折扣。

实际使用中，加装该内衬后的六寸高抓地力轮，在150磅级别的FRC机器人满负载运行工况下，面对12英寸高度跌落冲击、侧向200磅的碰撞载荷时，轮辐位置的形变量可以降低60%以上，从根源上避免了轮辐根部应力集中导致的开裂问题。内衬的材质选型适配常规的3D打印加工工艺，参赛队伍可以根据自身的加工条件选择高强度尼龙或者PETG材料制作，不需要开模就能快速完成备件生产，适配赛事期间的快速维修、备件迭代需求。

从装配兼容性来看，这款内衬完全匹配AndyMark am-09400b型号的六寸hi_Grip轮规格，不需要修改原有轮毂的任何安装尺寸，原有轮组的驱动轴连接、轴承安装、外胎装配流程都可以按照原厂标准执行，不会增加额外的装配工序。支撑筋之间的镂空区域也预留了足够的操作空间，安装时可以直接通过镂空位置伸入工具拧紧螺母，不需要额外设计避让工艺孔，兼顾了结构强度与装配便利性。在日常的轮组维护中，也不需要拆卸整个轮组就能检查内衬的固定螺栓松紧度，大幅降低赛事中的维护耗时。
