交错环带支撑式艺术结形摆件结构设计

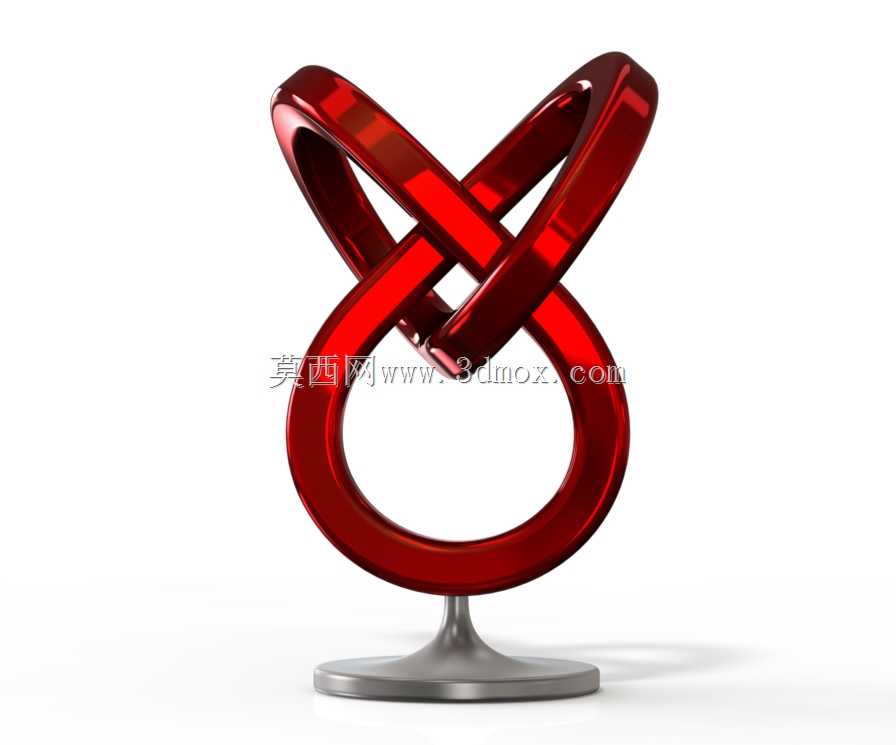

　　这款结形装饰构件的设计，最初是为高端商业空间的软装陈设需求开发，可应用于品牌展厅入口端景台、高端酒店大堂休息区边几、私人会所的展示柜陈设，也可作为文创周边的结构原型，适配小批量金属3D打印或精密铸造的生产工艺。从结构逻辑来看，上部的交错环带是整个构件的视觉核心，采用连续变截面的环形曲面设计，环带的截面宽度从交叉位置向上下两端平滑过渡，交叉位置做了R角顺滑处理，避免应力集中导致的成型缺陷，同时也能在光线照射下形成连续的高光反射带，强化金属材质的质感表现。环带的交叉位置没有采用拼接结构，而是一体化连续曲面成型，这一设计思路是为了适配增材制造的工艺特性，减少后期拼接打磨的工序，同时保证整体结构的连贯性，避免拼接缝隙对视觉效果的破坏。

　　下部的支撑结构分为立柱与底座两部分，立柱采用上窄下宽的锥形过渡，上端与环带底部的连接位置做了渐变收窄，避免连接位置出现突兀的结构断点，底座采用圆形平盘结构，底面做了0.5mm的内凹设计，放置在平面上时可以避免底面不平整导致的晃动，同时底座的重量占整个构件总重量的42%，通过重心下移保证整个摆件放置时的稳定性，即使受到轻微的外力触碰也不会出现倾倒的情况。从安装边界来看，整个构件的总高度控制在280mm范围内，底座直径为120mm，环带部分的最大外轮廓宽度为180mm，放置时只需要预留直径200mm的平面空间即可，不需要额外的固定连接件，直接平稳放置即可。

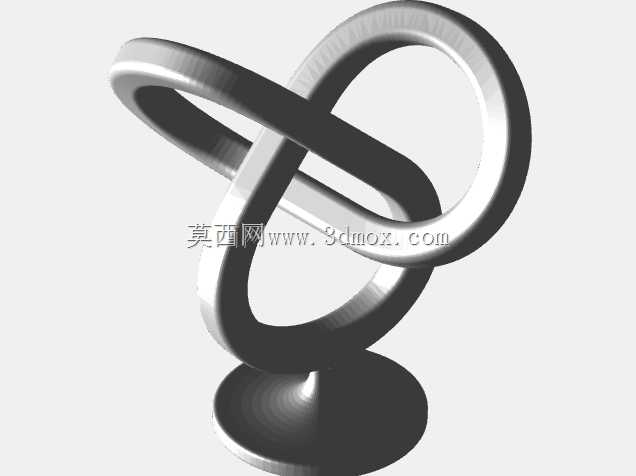

　　在曲面建模阶段，需要重点控制环带交叉位置的曲面连续性，保证G2连续的曲面过渡，避免出现曲面褶皱或者棱线，影响最终的表面处理效果；环带的壁厚统一设置为3mm，既可以保证金属铸造或者3D打印时的结构强度，也不会因为壁厚过大导致整体重量过重，同时壁厚均匀的设计可以避免成型过程中出现缩孔、变形等工艺缺陷。支撑立柱与上部环带的连接位置，做了15mm的过渡融合段，将立柱的曲面与环带的曲面顺滑衔接，避免出现明显的接痕，底座的上表面做了微弧过渡，与立柱下端自然衔接，减少积灰的死角，日常清洁时只需要用软布擦拭即可。

　　这类装饰构件的结构设计，不同于工业传动类零部件，不需要考虑动载荷、传动效率等参数，核心是在保证结构稳定的前提下，最大化呈现曲面的流畅感与材质的质感，同时兼顾生产工艺的可行性，避免设计出无法落地的纯概念造型。在实际建模过程中，需要反复调整环带的扭转角度，保证从正面、侧面45度等常规观赏角度都能呈现出均衡的视觉效果，不会出现某一角度环带遮挡过多、形态杂乱的问题；环带的扭转曲率经过多次调整，既保证了交错的结构特征，又不会出现曲率过大导致的成型困难，表面做抛光电镀处理后，红色的透光镀层可以在不同光线角度下呈现出深浅变化的光泽效果，提升整体的精致感。底座采用哑光金属处理，与上部亮面的环带形成质感对比，避免整体过于光亮导致的视觉轻浮感，同时哑光底座也不容易留下指纹痕迹，降低日常维护的难度。从结构强度验证来看，上部环带可以承受50N的侧向力不会出现永久变形，完全满足日常陈设使用的需求，不需要额外做加强筋结构，保持外观的简洁流畅。
