带挂孔手持气囊梳结构三维设计

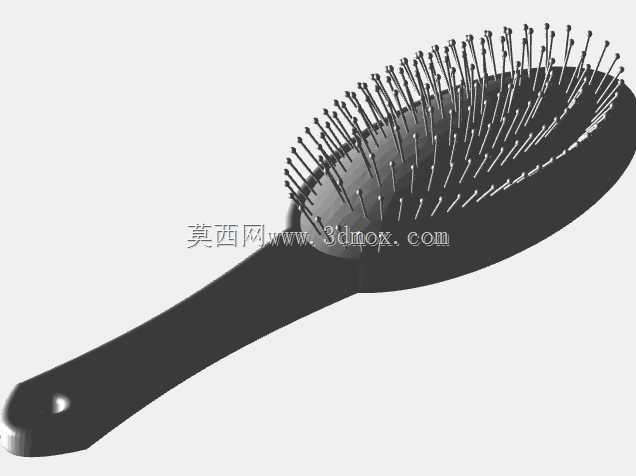

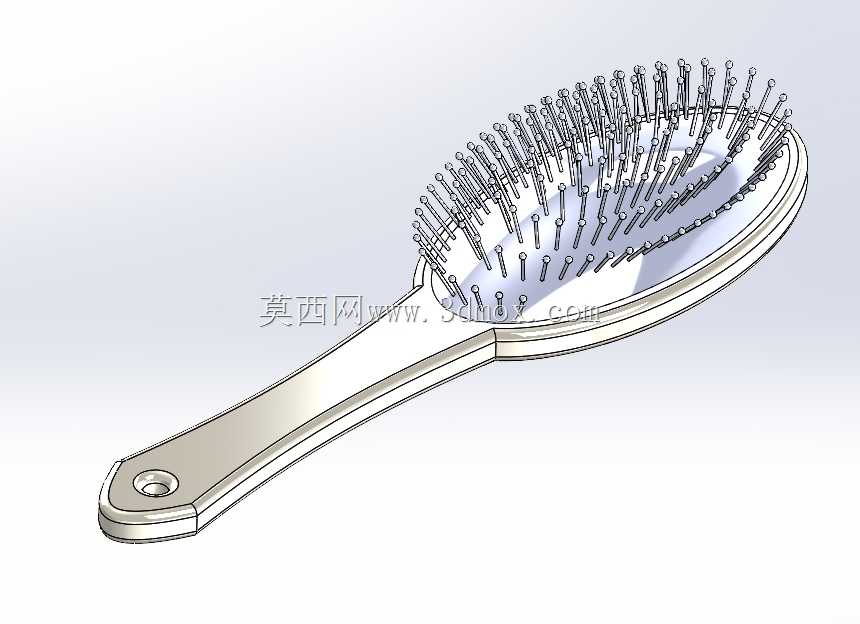

　　日常美发护理场景中，手持发刷是高频接触的个人护理工具，其结构设计直接影响使用手感与梳理效果，本次建模的发刷采用长柄椭圆刷头的经典布局，整体结构分为刷柄、刷身基座、梳针阵列、缓冲垫层四个核心部分，各部件的配合精度直接决定产品的使用体验与使用寿命。从实际使用场景出发，该发刷适配家庭日常梳理、美发店造型打理等多类场景，核心功能是通过带缓冲的梳针阵列理顺发丝，同时借助垫层的形变缓冲减少梳针对头皮的过度刺激，避免干发梳理时的拉扯断发问题。

　　设计过程中首先确定人体工学握持基准，刷柄采用渐缩式流线造型，从刷头连接处向尾部逐步收窄，柄身设置微弧曲面贴合手掌虎口的自然握持弧度，尾部预留的圆形挂孔可适配直径6mm以内的挂杆、挂钩，满足卫浴间、化妆台的悬挂收纳需求，减少台面占用空间的同时避免刷面接触台面造成的污染。刷头部分采用椭圆轮廓，边缘做R3.5的圆角过渡，避免尖锐棱角在梳理过程中刮蹭头皮或勾扯发丝，梳针采用等距阵列排布，相邻梳针中心间距控制在4.2mm，每根梳针的根部嵌入缓冲垫层内，垫层采用软质弹性材质设计，当梳针接触头皮受力时，可产生0.8-1.5mm的轴向退让量，既保证梳针对发丝的梳理穿透力，又能缓冲按压力度，适配不同发质、不同梳理力度的使用需求。

　　结构设计上，刷柄与刷身基座采用一体化成型思路，壁厚控制在2.2mm，既保证整体结构的抗弯折强度，避免日常使用中不慎跌落造成的柄身断裂，又能控制整体重量在90g以内，长时间握持梳理不会产生明显的手部酸胀感。梳针采用圆头设计，顶端做R0.8的球面处理，完全规避尖锐端面对头皮的划伤风险，每根梳针的有效伸出长度为12mm，可穿透常规厚度的发层接触到头皮，在理顺发丝的同时实现适度的头皮按摩效果。安装边界方面，该发刷为整体式手持工具，无额外外接安装结构，整体外轮廓最大长度为235mm，刷头最大宽度为78mm，刷柄最窄处宽度为18mm，整体厚度为32mm，适配常规的化妆包、洗漱包收纳尺寸，差旅携带时不会占用过多储物空间。设计过程中针对易出现的结构问题做了针对性优化，比如刷柄与刷头的连接处做了加厚过渡处理，过渡区域壁厚提升至3mm，避免长期使用过程中连接处出现应力断裂；梳针阵列的排布避开刷头边缘5mm的区域，防止边缘梳针在梳理时剐蹭耳部皮肤；缓冲垫层与刷身基座采用卡槽式配合，垫层边缘嵌入基座内侧的环形卡槽内，无需额外粘接剂即可实现固定，日常使用中不会出现垫层移位、脱落的问题，也方便后期对垫层进行拆卸清洁，避免长期使用后缝隙内积存皮屑、发丝残留。

　　从实际生产适配角度，该结构可直接适配注塑成型工艺，刷身、刷柄采用硬质ABS或PP材质，缓冲垫层采用TPE软胶材质，梳针可采用与刷身一体注塑的硬质塑料材质，也可根据产品定位替换为金属针材质，整体结构无复杂倒扣特征，模具设计时仅需简单的滑块结构即可完成脱模，量产良率可控制在较高水平。针对使用中的受力场景，建模过程中对刷柄做了受力仿真验证，在柄身中部施加15N的垂直弯折力时，柄身最大形变量为0.3mm，远低于材料的屈服形变阈值，可满足日常使用中的抗弯折需求；梳针根部做了R1的圆角过渡，避免梳针受侧向力时出现根部断裂的问题，单根梳针可承受2N的侧向力不发生永久形变，适配梳理打结发丝时的侧向拉扯受力。
