嵌套回纹结构立体几何造型件

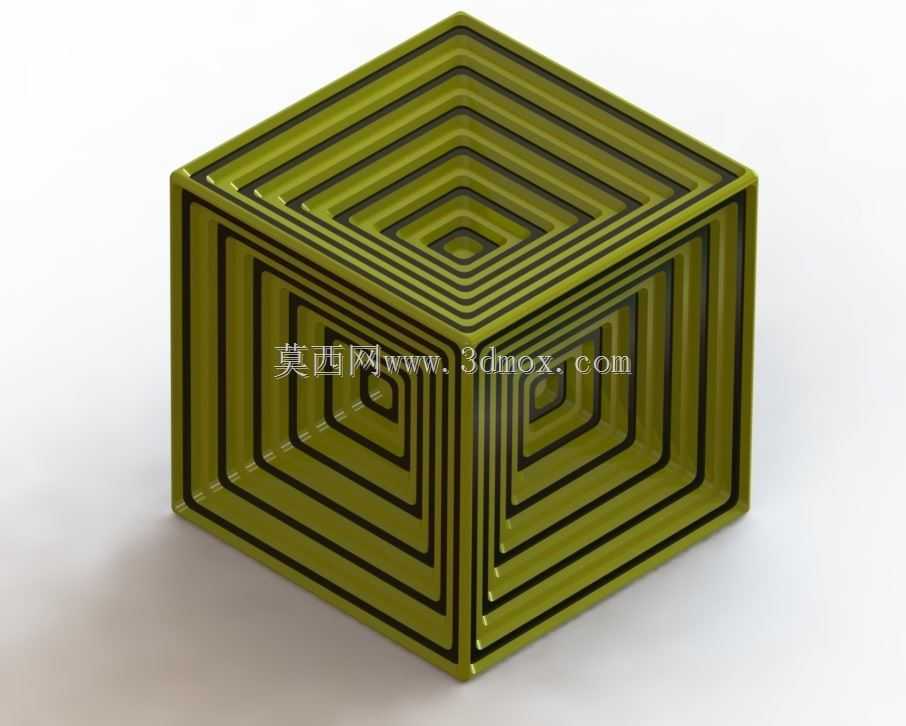

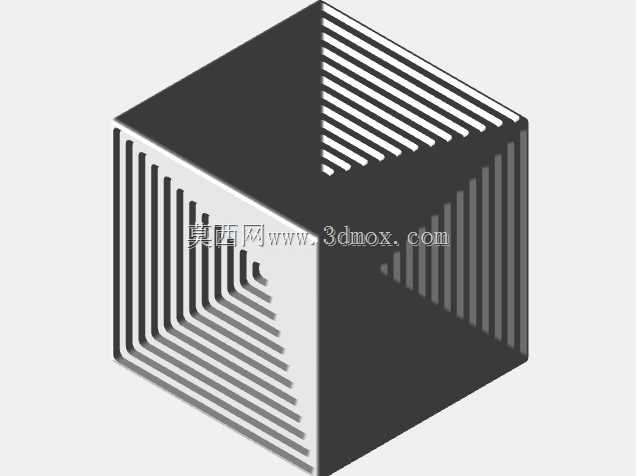

　　该立体造型件采用正六面体基础构型，三个相邻可见面均设计有同心嵌套的回形阶梯结构，每一层回形轮廓与外轮廓保持严格平行，层间壁厚均匀一致，相邻层的阶梯深度统一，从视觉上形成向内无限延伸的纵深感，这类结构在工业设计领域常作为结构验证样件、创意工装定位基准件或是工业风装饰摆件使用。从结构设计逻辑来看，建模阶段优先以正立方体为基础基体，通过等距偏移命令生成每一层回形的轮廓线，再采用拉伸切除的方式逐层加工阶梯结构，所有切除特征的拔模角度设置为0，保证各层侧壁垂直于对应端面，避免出现脱模斜度带来的轮廓错位，同时层间的过渡棱边均做了极小的圆角处理，消除应力集中点，即便是采用光敏树脂3D打印或者CNC铣削加工，也不会出现棱边崩缺的问题。

　　在实际应用场景中，这类规整的嵌套几何结构可作为机器视觉识别的标定靶件，其多层平行的轮廓线能够为视觉算法提供清晰的边缘特征，辅助校准相机的畸变参数与空间坐标定位精度，相比平面标定板，立体结构的标定件能够同时完成X、Y、Z三个轴向的参数校准，减少标定流程的步骤。作为创意摆件使用时，该造型件的外轮廓尺寸可根据摆放场景调整，常规桌面摆放的版本边长控制在80-120mm区间，底部可增设直径5mm、深度2mm的定位沉孔，配合防滑硅胶垫使用，避免放置时出现滑移，安装边界上无需预留额外的操作空间，自身结构完全封闭，没有外伸的薄壁或者易损结构，日常擦拭清洁时不会出现结构勾连或者断裂的问题。

　　从加工适配性来看，该结构既适合采用增材制造工艺一次成型，打印时无需添加额外支撑，所有阶梯结构均为自支撑结构，成型后仅需去除底面的打印支撑即可，表面处理可采用喷漆、阳极氧化或者电镀工艺，层间的阶梯缝隙能够留存部分漆料，形成自然的明暗层次，强化视觉上的纵深效果；如果采用减材制造工艺，可选用整块铝型材或者工程塑料方料进行铣削加工，加工时采用分层铣削策略，每一层回形的加工走刀路径与轮廓平行，减少刀具换向带来的振纹，保证各层侧壁的表面粗糙度一致。

　　结构强度方面，由于所有层的壁厚保持均匀，整体结构没有薄弱的悬臂部位，即便是边长100mm的规格，整体重量也能控制在300g以内（采用树脂材料），放置在桌面或者设备台面上不会出现压痕，同时自身的刚性足够，承受日常的触碰、挪动不会出现结构变形。在工装应用场景中，该结构的多层阶梯面可作为不同高度的定位基准面，针对小型零件的高度检测、平面度校验提供多档位的基准参照，相比单一平面的基准块，多层嵌套的结构能够在更小的占地空间内提供更多的基准高度，减少工装台面上基准件的摆放数量，提升工装台面的空间利用率。设计过程中需要重点控制各层回形的同轴度，三个相邻面的回形中心必须严格交汇于立方体的几何中心，否则会出现视觉上的错位，破坏整体的对称美感，建模时需以立方体的中心为基准点，双向偏移生成各层轮廓，保证每个面的回形结构从外到内的缩进量完全一致，相邻层的宽度差控制在3-5mm区间，既能够保证视觉上的层次清晰度，也不会因为层宽过窄导致加工时出现刀具断刀或者打印时的层间粘结不牢问题。
