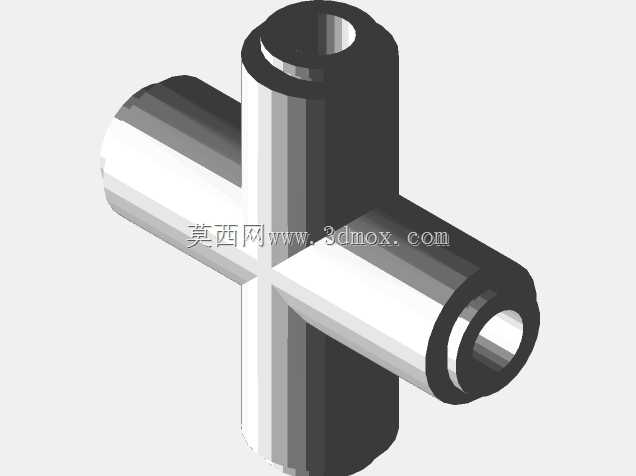

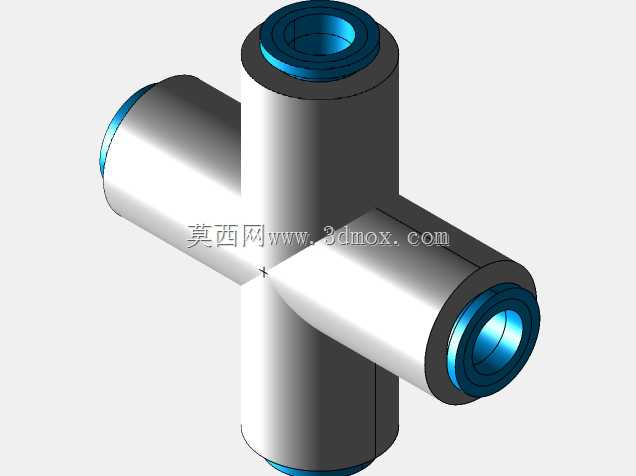

6mm推式十字气动管快插接头结构

在气动系统的管路布设场景里，这类十字形快插接头是实现多支路气路分流、汇流的常用连接件，尤其适配6mm外径的气动软管，在小型自动化设备的气路排布、桌面型气动工装的管路接驳、轻工机械的气动控制回路搭建中十分常见。不同于螺纹连接的十字接头，推式快插结构不需要额外的密封生料带、管箍等辅件，管路接驳时仅需将裁切平整的气管端部插入接头端口，内部的弹性卡爪就会自动卡紧气管外壁，配合内置的密封胶圈实现端面与径向的双重密封，大幅降低现场管路装配的工时消耗，也能减少因装配操作不规范带来的漏气隐患。

从结构设计逻辑来看，这类十字接头采用四个接口沿空间正交方向分布的构型，四个接口的通径保持一致，均适配6mm外径气管，能够实现单路进气、三路分流，或是两路进气、两路汇流等多种气路连接需求，相比直角弯头、直通接头的组合布设，单一十字接头可以减少管路接驳点数量，从根源上降低气路的泄漏点概率，同时让管路排布更加规整，减少狭小安装空间内的管路弯折应力。接头的主体采用等径正交的圆柱腔体结构，内部流道做了圆弧过渡处理，避免直角流道带来的气压损失，在常规0.1-1MPa的气动工作压力区间内，气流通过时的压损可以控制在极低水平，不会对末端气动执行元件的动作响应速度造成明显影响。

在安装边界方面，这类接头的四个接口沿X、Y、Z三个正交轴方向延伸，安装时需要预留足够的手部操作空间，每个接口外侧需要预留至少15mm的直线空间用于气管插拔操作，避免相邻管路、设备结构件干涉插拔动作。接头的主体外轮廓为圆柱形，正交方向的最大外径略大于接口外径，安装时相邻固定结构的开孔尺寸需要匹配主体外径，同时要注意接头安装后四个方向的气管走向，避免气管过度弯折导致的气路堵塞或者接头受力脱落。快插结构的内部卡爪采用弹性金属材质，密封件采用耐油橡胶材质，能够适配常规压缩空气环境下的少量油雾工况，在无强腐蚀、无超高温的常规车间环境下可以长期稳定工作，插拔寿命能够满足常规设备维护、管路调整的频次需求。

在实际设备选型应用中，这类十字接头多用于气动控制回路的节点位置，比如多组气动夹紧元件的集中供气节点、小型气动机械手的末端气路分流位置，不需要额外加工转接块就可以实现多管路的集中连接，相比采用多个直通、弯头拼接的管路结构，整体占用的安装空间更小，管路排布更加简洁，后期维护排查漏气点时也更加直观。设计建模时需要重点关注内部卡爪的安装槽尺寸、密封胶圈的沟槽公差，以及四个接口的同轴度、正交度公差，避免因加工偏差导致的插拔卡滞、密封失效问题，同时流道的过渡圆角需要做顺滑处理，避免加工毛刺残留导致的气流啸叫或者杂质堆积问题。
