可调行程气动线性执行气缸结构

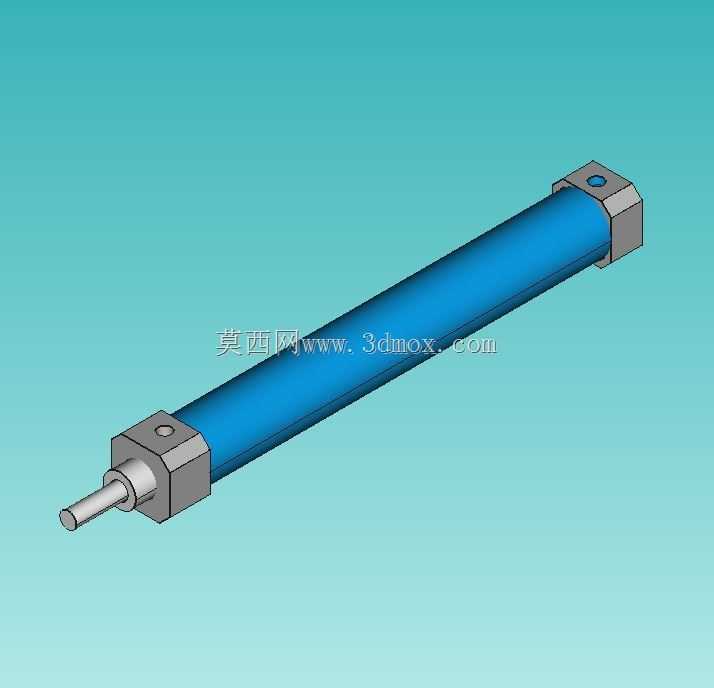

这款气动线性执行机构是气动回路里最常见的直线动力输出部件，日常在轻工装配线、小型工装夹具、物料推送工位、自动化分拣设备里都能见到它的身影，核心作用是把压缩空气的压力能转换成活塞杆的直线往复动能，完成工件推送、夹具夹紧、工位挡停、机构顶升这类需要直线往复动作的作业需求。从结构设计来看，这款气缸采用了常见的圆形缸筒结构，缸筒内径为16mm，属于小缸径的微型气缸范畴，初始设计预留了行程调整空间，设计人员可以根据实际工位的动作行程需求，调整轴段长度与缸体整体长度，调整时只需要沿轴向平移前端盖位置，使其和调整后的气缸长度对齐即可，不需要重新绘制整个缸体的基础特征，能大幅缩短非标设计时的改图周期。活塞杆伸出端做了标准的轴端结构，方便和外部负载连接，不管是装浮动接头、连接推块还是装夹头都能适配，缸体两端的端盖都预留了安装接口，既可以做轴向安装固定，也能配合安装附件实现脚座、法兰、耳轴等多种安装方式，能适配不同设备的安装空间边界。在功能特性上，这款气缸支持双向气动驱动，通过换向阀控制压缩空气的进出方向，就能实现活塞杆的伸出与缩回动作，调整笔段位置后还可以灵活设置行程缓冲区间，避免活塞运行到行程端点时出现硬撞击，降低运行噪音的同时也能延长气缸的使用寿命。建模时所有特征都做了参数化关联，调整缸径、行程、安装尺寸的时候只需要修改对应参数就能完成整体更新，不需要逐个特征修改，完成结构调整后可以导出通用的三维交互格式，方便导入不同的三维软件做整机装配干涉检查，也能直接导出加工格式用于零件加工或者3D打印样件验证。在实际设备选型应用中，这类小缸径气动气缸多用于负载不大、动作频率适中的工位，比如电子产线上的小件物料推送、工装夹具的夹紧松开、检测工位的工件顶升定位，相比电动推杆它的响应速度更快，结构更简单，维护成本更低，只需要配套气源处理元件、换向阀和调速接头就能正常工作，对安装空间的要求也更小，缸体本身的圆形截面也方便在狭窄空间里布置固定。设计这款气缸模型的时候，特意把内部的活塞、密封槽、活塞杆导向段都做了还原，不是只有外部壳体的简化模型，做装配仿真的时候可以模拟活塞杆的全行程运动，检查和周边机构的运动干涉情况，也能用来做气动回路的动作演示，给刚接触气动设计的人员做结构认知参考。
