SOLIDWORKS品牌立体标识三维造型设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1072422
  • SOLIDWORKS品牌立体标识三维造型设计
  • SOLIDWORKS品牌立体标识三维造型设计
  • SOLIDWORKS品牌立体标识三维造型设计
  • SOLIDWORKS品牌立体标识三维造型设计

这款立体标识造型,最初的设计需求来自工业软件线下展会的展台视觉布置场景,后续也可适配企业研发部门文化墙装饰、工业设计主题展厅陈列、机械类教学实训区标识布置等多个线下场景,区别于平面印刷的标识,立体造型的标识能在不同光照角度下呈现出更强的视觉层次感,在工业场景的空间布置中不会像平面标识那样显得单薄,能更好匹配工业场景硬朗、专业的视觉调性。

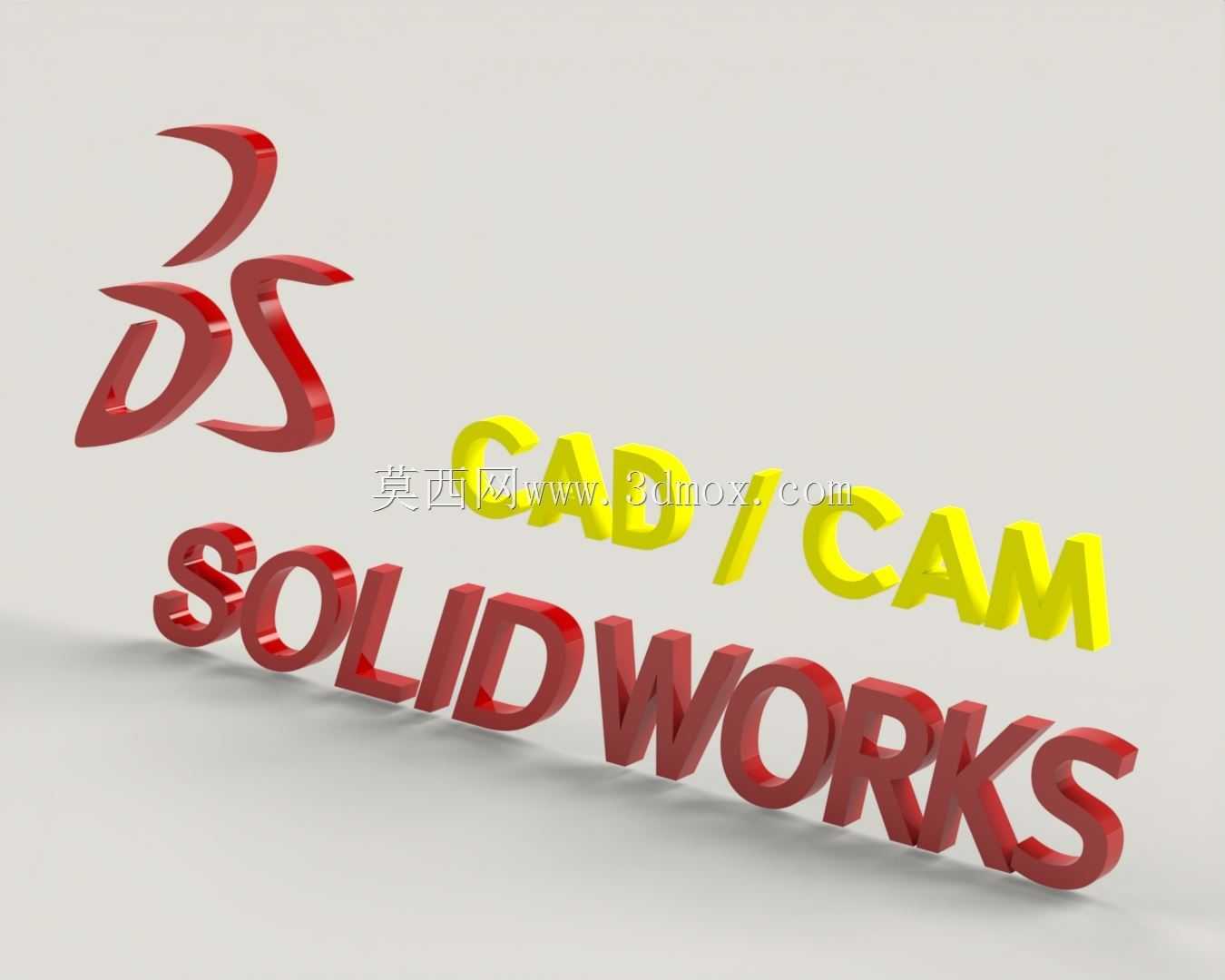

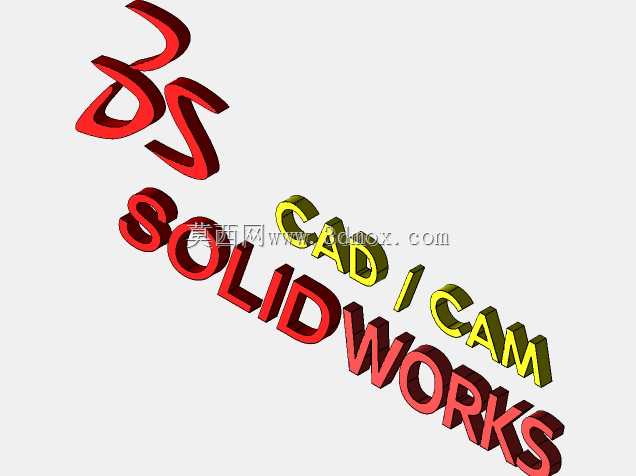

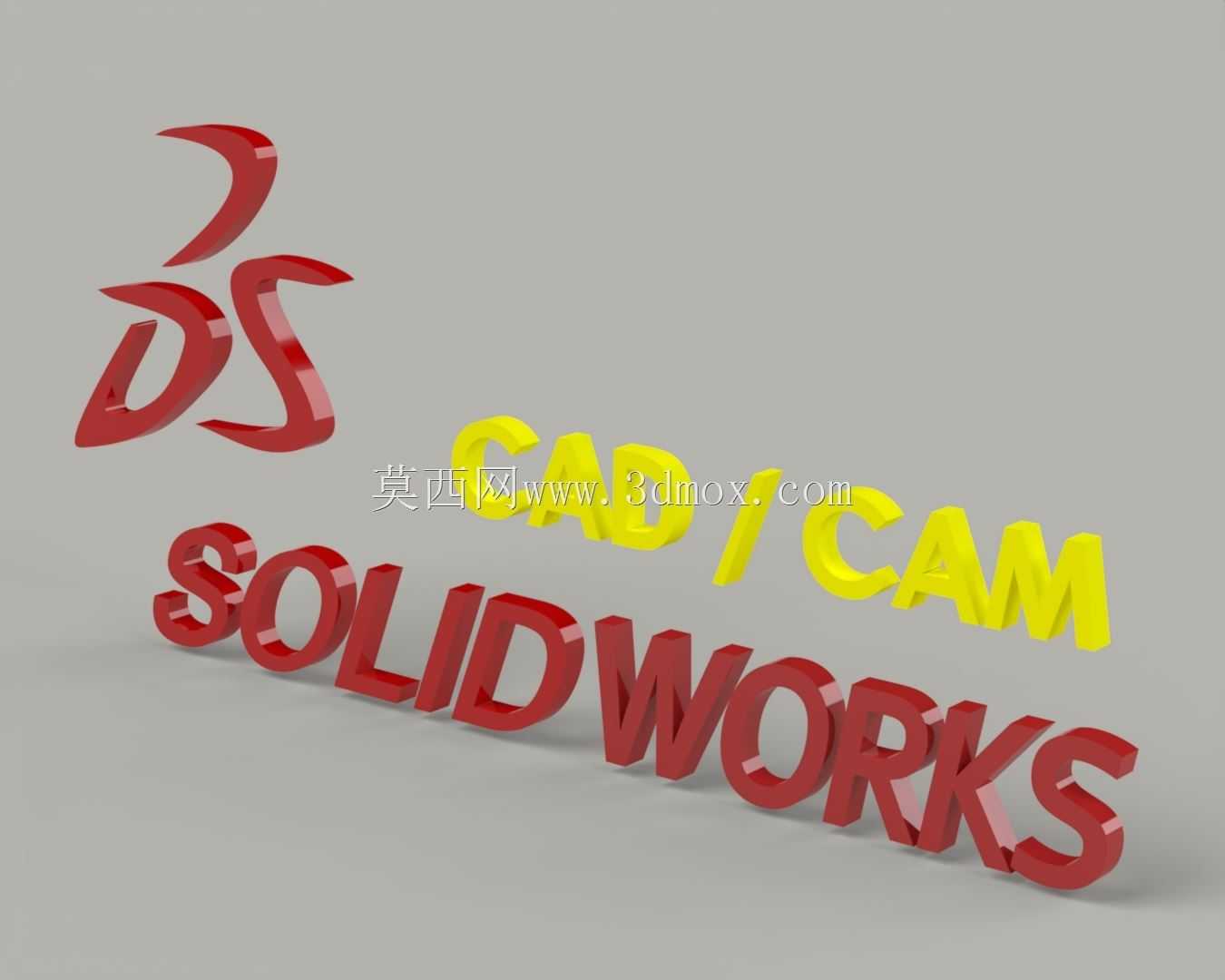

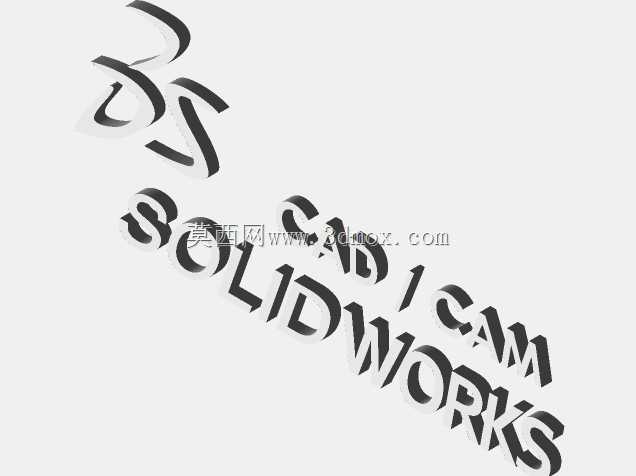

设计初期首先梳理了标识的元素构成,整体分为三个核心视觉部分:左上角的DS品牌图形标识、中部亮黄色的CAD/CAM立体字组、下方大尺寸的SOLIDWORKS红色立体字组,三个元素按照视觉权重进行错落排布,没有采用生硬的水平对齐方式,而是让字组之间形成自然的前后错落关系,模拟真实工业场景中标识摆放的透视感,避免整体造型过于呆板。在字体的立体厚度设计上,没有采用统一的厚度参数,而是根据每个字组的视觉占比调整厚度值:下方主视觉的SOLIDWORKS字组厚度最大,保证远距离观看时的立体辨识度;中部CAD/CAM字组厚度稍薄,形成视觉层级的递进;左上角的DS图形标识厚度介于两者之间,平衡左上角的视觉重量,避免整体造型出现头重脚轻的问题。

造型的边角处理上,所有立体字的边缘都做了极小的圆角过渡,没有保留尖锐的直角,一方面是考虑到实体加工时的工艺可行性——如果采用亚克力粘接或者金属铣削加工,尖锐直角在加工和运输过程中极易出现崩边、磕碰损坏的问题,微小圆角能大幅提升成品率;另一方面,微小圆角能让光线在字的边缘形成柔和的反光带,不会像直角边那样出现生硬的明暗分割,视觉效果更精致。字组的支撑结构没有额外添加外露的支架,而是通过字组本身的厚度形成自支撑结构,底部的接触面做了整面的平面处理,保证放置在平面上时的稳定性,不需要额外的固定件就能平稳摆放,同时底部接触面预留了0.2mm的浅凹槽,可嵌入防滑硅胶垫,避免摆放时出现滑动,也能防止标识底部刮伤展台或墙面的装饰面。

安装边界方面,整体造型的最大外轮廓宽度控制在1200mm,高度控制在600mm,纵深方向的最大厚度为150mm,这个尺寸参数既可以满足3米左右观看距离的展台标识需求,也可以等比例缩小后作为桌面摆件使用——缩小至1/10比例后,整体尺寸仅为120mm×60mm×15mm,适合放在工程师的办公桌面作为装饰件。如果是墙面安装场景,模型背部预留了平整的挂装接触面,可直接粘贴泡棉双面胶或者安装隐形挂扣,不需要额外对模型进行二次结构修改,挂装后标识与墙面的间隙控制在5mm以内,不会出现过于突兀的悬浮感。

细节设计上,三个元素的色彩区分没有采用后期喷涂的分色思路,而是在建模阶段就将不同颜色的部分拆分为独立的实体零件,方便后续采用不同颜色的材料直接加工——比如红色部分可采用红色亚克力或者红色阳极氧化铝材,黄色部分采用明黄色的同类型材料,不需要后期做分色遮蔽喷涂,既能提升加工效率,也能避免长期使用后喷涂漆面出现磨损掉漆的问题。字组表面的质感处理上,建模时预留了两种表面效果的可选方案:一种是高光面,适合展会等需要强视觉吸引力的场景,在灯光下能形成明显的反光,提升辨识度;另一种是细磨砂面,适合办公区、文化墙等需要长期摆放的场景,不容易残留指纹和灰尘,日常维护更简单。

在建模的特征处理上,所有的立体拉伸特征都做了拔模角度处理,拔模角度设置为1.5度,不管是采用3D打印直接制作,还是采用注塑、铣削工艺加工,都能顺利脱模或者走刀,不会出现特征倒扣无法加工的问题。不同字组之间的间隙控制在10mm以上,避免加工时因为间隙过小导致刀具无法进入,也能防止后期清洁时缝隙内积灰难以清理。标识整体没有细小的悬空特征,所有结构都做了加强连接处理,哪怕是采用PLA材料3D打印,也不会出现运输过程中断裂的问题,结构强度完全满足日常摆放、挂装的使用需求。
