卡祖笛塑料件注塑成型模具结构

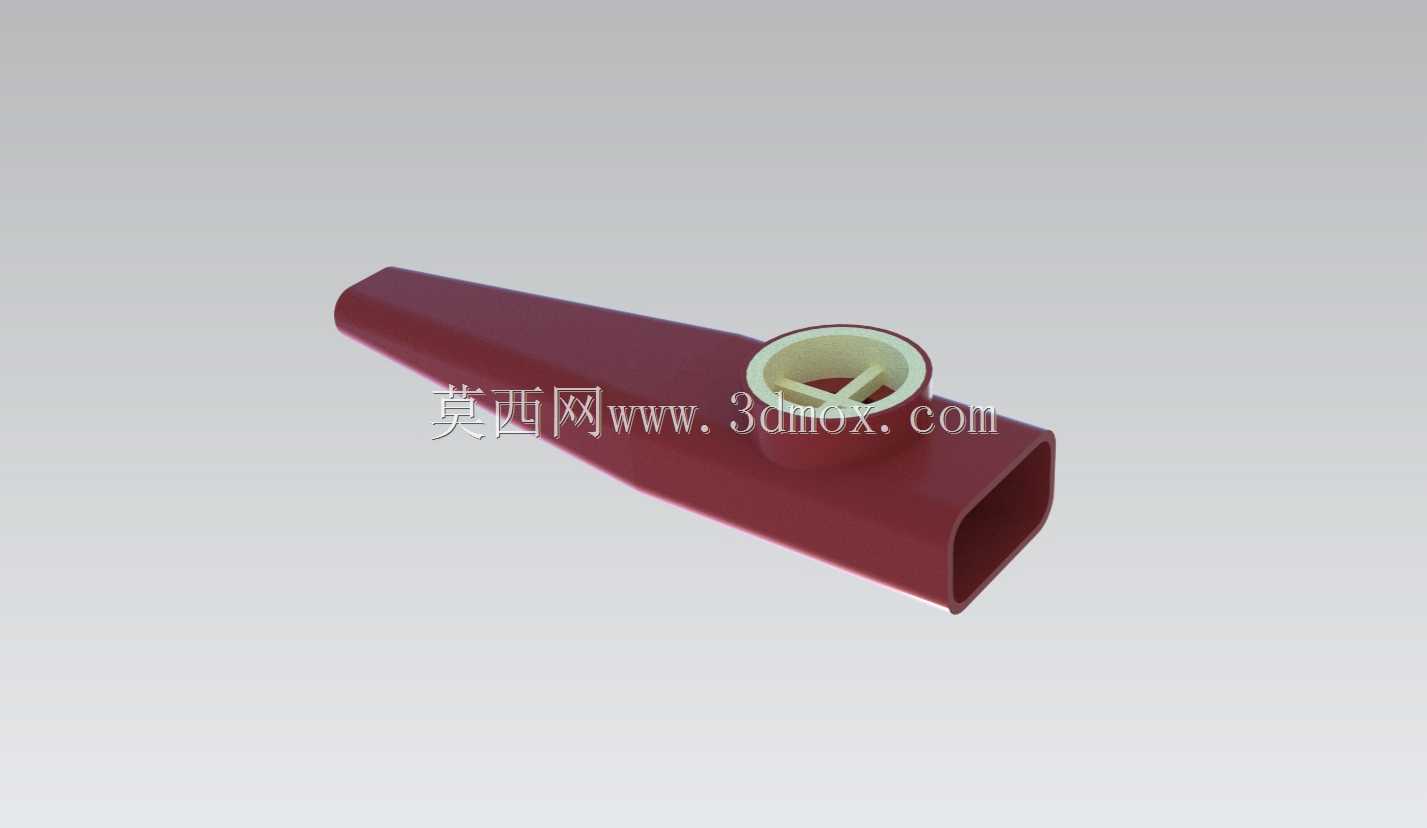

这套模具针对卡祖笛这类小型中空塑料乐器的量产需求设计，核心解决薄壁异形塑料件的成型精度与拼接一致性问题，适配日常小乐器批量注塑生产场景，在玩具乐器、小型文创塑料配件的生产车间中可直接对接卧式注塑机完成上料、注射、保压、冷却、开模顶出的全流程作业。从实际生产用途来看，这套模具一次成型可产出卡祖笛的半壳结构件，成型后的塑件无需大量后处理即可直接进入超声波焊接工序，两个半壳对齐后即可完成笛身的密封组装，能大幅减少后续修边、配磨的人工工时，适配聚丙烯、聚苯乙烯两类常用通用塑料的注射成型参数，在料筒温度180-230摄氏度、注射压力60-90MPa的常规工艺窗口下即可稳定充模，不会出现薄壁处缺胶、厚壁处缩痕的常见缺陷。

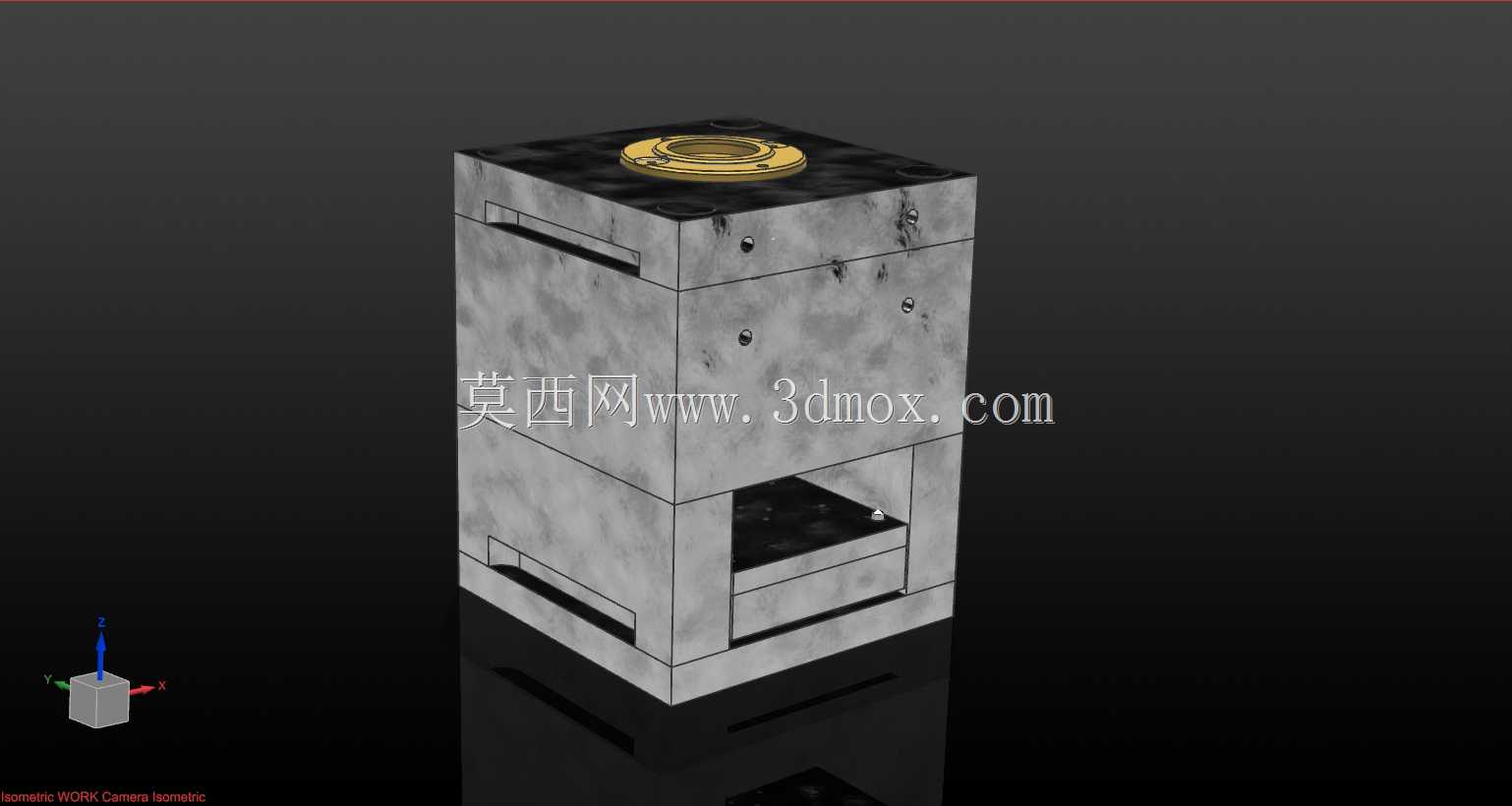

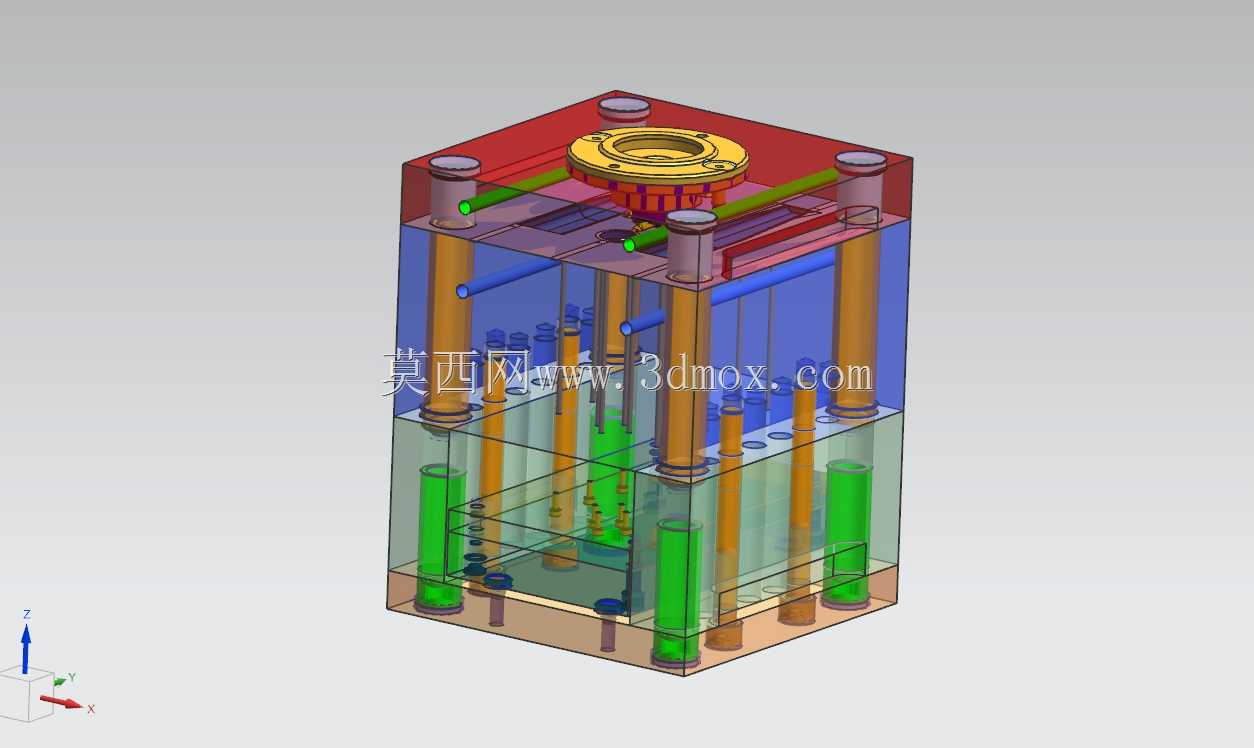

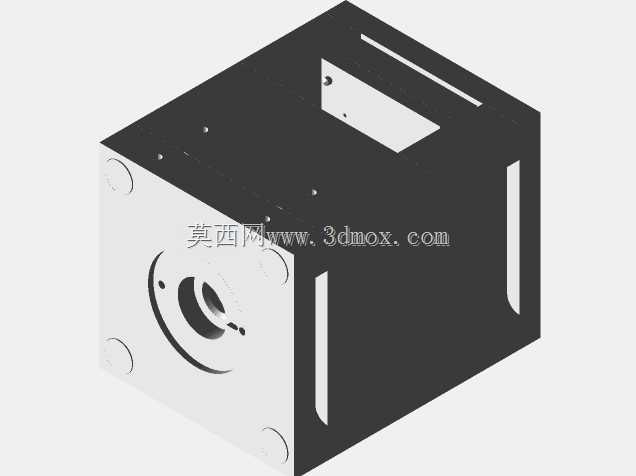

设计思路上优先考虑了小型塑件的成型排气与冷却均匀性，模架采用标准龙记细水口模架结构，整体外形为方正叠层结构，安装边界可适配200吨及以下锁模力的常规卧式注塑机，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴SR15的通用尺寸，上机安装时无需额外加工适配法兰，直接通过码模夹固定即可完成装夹，上下模的合模导向采用四根精密导柱导套配合，合模精度可控制在0.02mm以内，避免半壳成型时出现错边、飞边问题，保证后续焊接时两个半壳的贴合面间隙小于0.1mm，满足超声波焊接的密封要求。

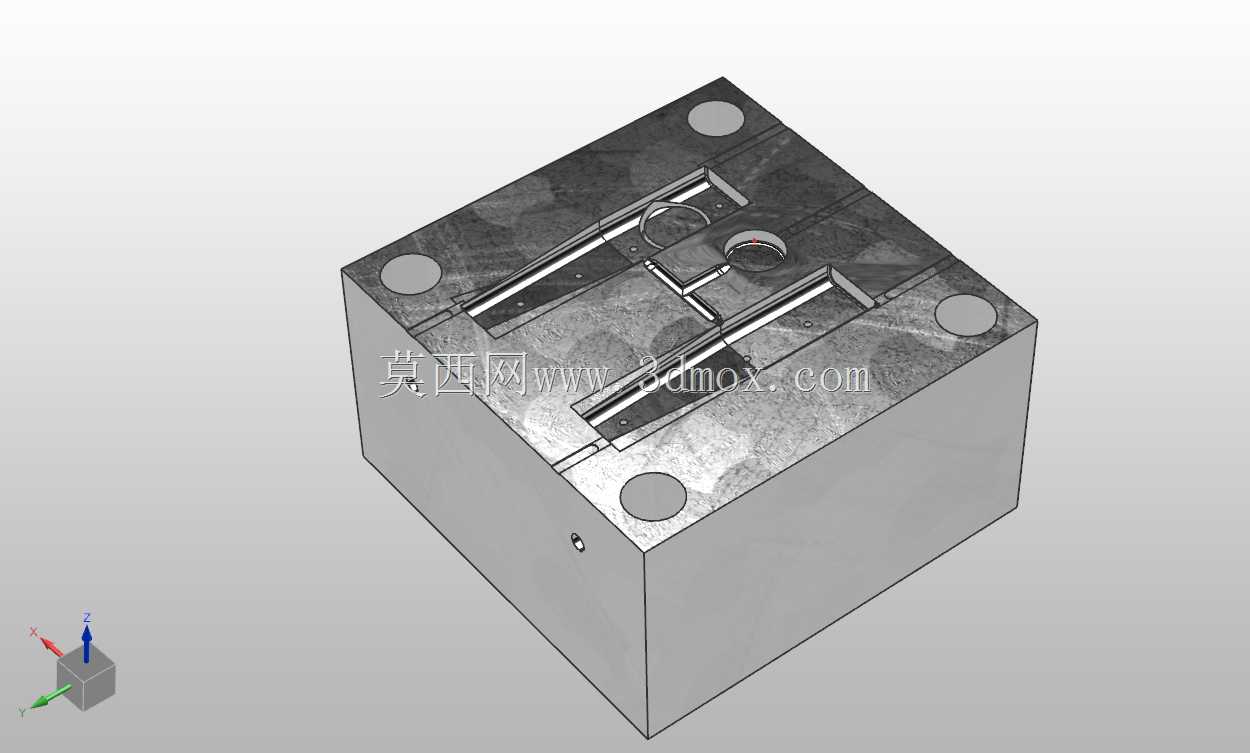

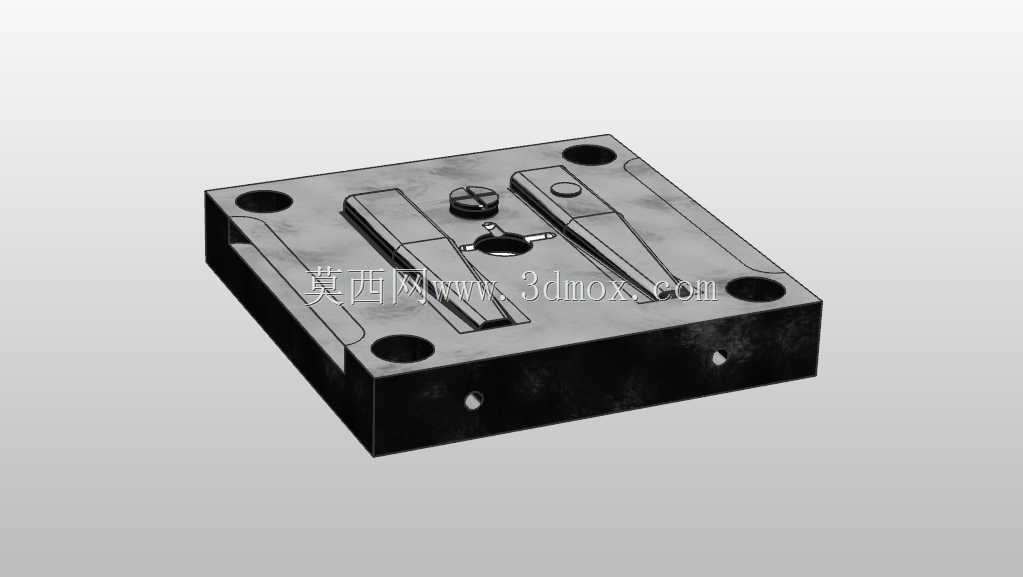

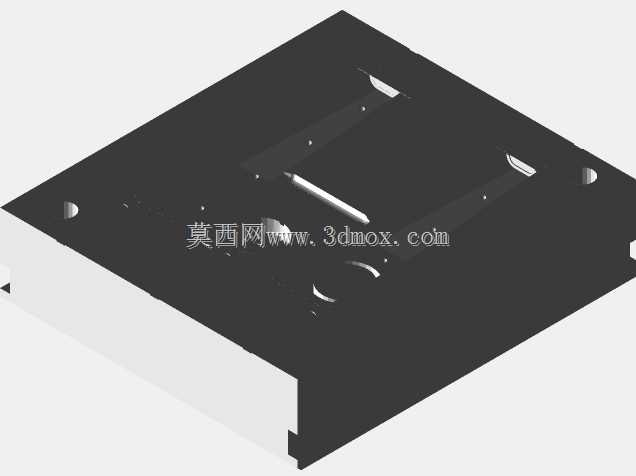

模具的型腔部分采用整体镶件结构，拆分时充分考虑了加工便利性，型腔镶件可单独拆下进行抛光、蚀纹处理，卡祖笛的笛身内腔成型部分采用斜顶结构出模，避免侧向倒扣位置在开模时拉伤塑件表面，顶出系统采用均匀分布的圆顶针，顶针位置避开塑件的外观面与后续焊接贴合面，顶出时受力均匀不会让薄壁塑件出现顶白、变形问题。冷却回路采用环绕式布局，在型腔、型芯侧分别布置独立的冷却水通道，水路直径8mm，距离型腔壁的距离保持在12-15mm的合理区间，保证成型周期内模温均匀控制在40-60摄氏度，将单模成型周期控制在25秒以内，满足批量生产的效率要求。

从实际生产适配性来看，这套模具的排气槽开设在型腔末端与斜顶配合位置，排气槽深度控制在0.02mm，既可以顺利排出充模过程中型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会出现溢料飞边问题。浇注系统采用点浇口进料，浇口位置设置在笛身半壳的非外观内侧，开模时浇口可自动拉断，残留的浇口痕迹高度小于0.05mm，无需后续人工修剪浇口。模具的顶出行程设置为30mm，足够让成型后的半壳完全脱离型芯，配合机械手取件时可实现全自动生产，无需人工伸入模腔取件，提升生产过程的安全性。

在安装边界方面，模具整体闭合高度为280mm，可适配大部分常规注塑机的最小模厚安装要求，开模行程预留150mm的安全距离，保证取件空间充足，模具的吊环孔采用标准M16规格，上机吊装时可直接使用标准吊环完成搬运安装，无需额外加工吊装结构。日常生产维护时，导柱、斜顶等滑动位置只需定期加注润滑脂即可保证长期稳定运行，易损的顶针、导套等零件均采用标准件，损坏后可直接采购替换，无需单独加工，大幅降低模具的维护成本与停机时间。成型后的卡祖笛半壳尺寸一致性好，壁厚均匀控制在1.2mm，既满足笛身的结构强度要求，又能保证吹奏时的振动发声效果，不会因为壁厚不均导致音色出现偏差。
