大尺寸五角星造型吹塑成型模具结构

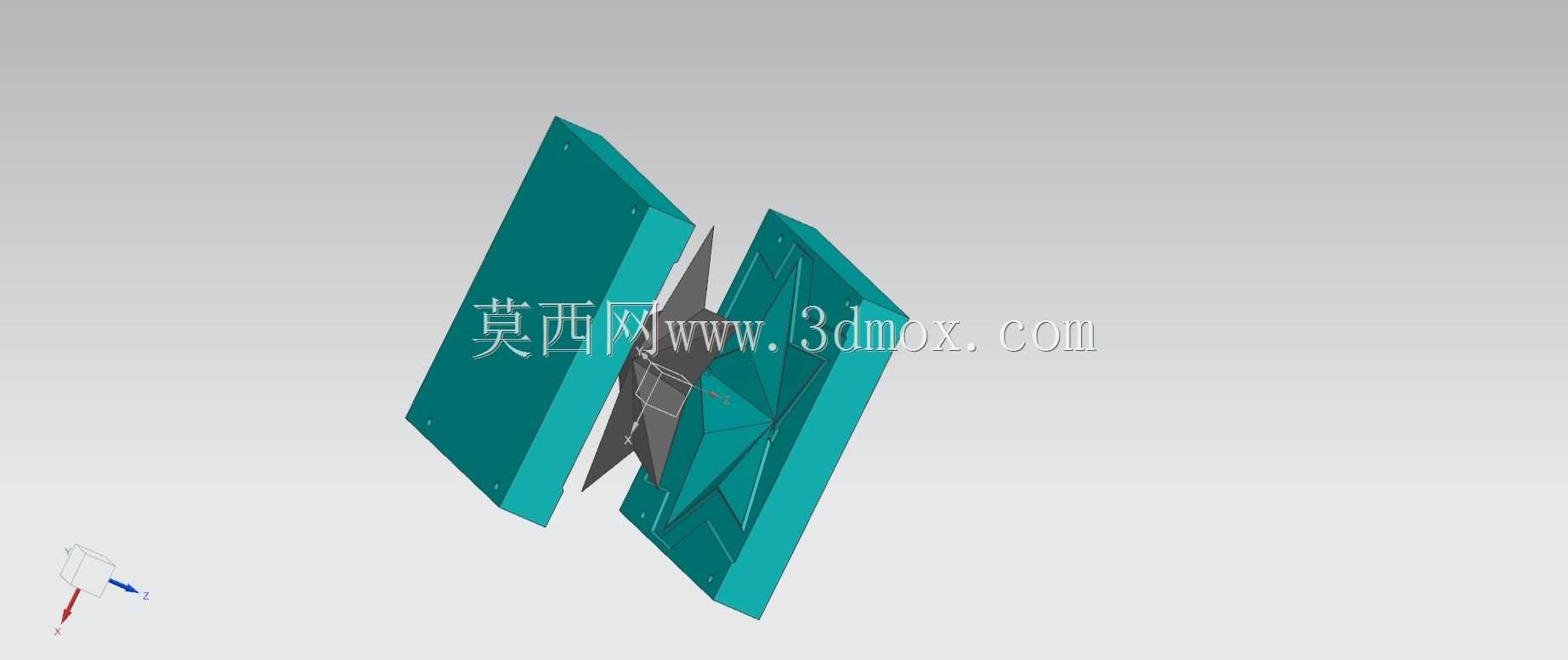

　　这套模具针对大尺寸五角星造型的中空吹塑件开发，日常接触到的节庆装饰立体挂饰、儿童玩具类中空星型摆件、文创展示用的大型星型中空道具，很多都采用这类模具结构生产，相比注塑成型的实心星型件，吹塑工艺做出来的制品重量更轻、抗冲击韧性更好，适合批量生产大尺寸的薄壁中空塑料制品，在节庆用品、玩具、展示道具加工领域应用十分广泛。从结构设计来看，模具采用对称哈夫式分型结构，分型面完全沿着五角星的棱边轮廓设置，避免合模后在制品的外露平面留下合模飞边，减少后续修边的人工工作量，这也是外观类吹塑制品模具设计的核心要点——如果分型面选在大平面上，哪怕合模精度再高，飞边打磨后也容易留下修整痕迹，影响成品的外观一致性。

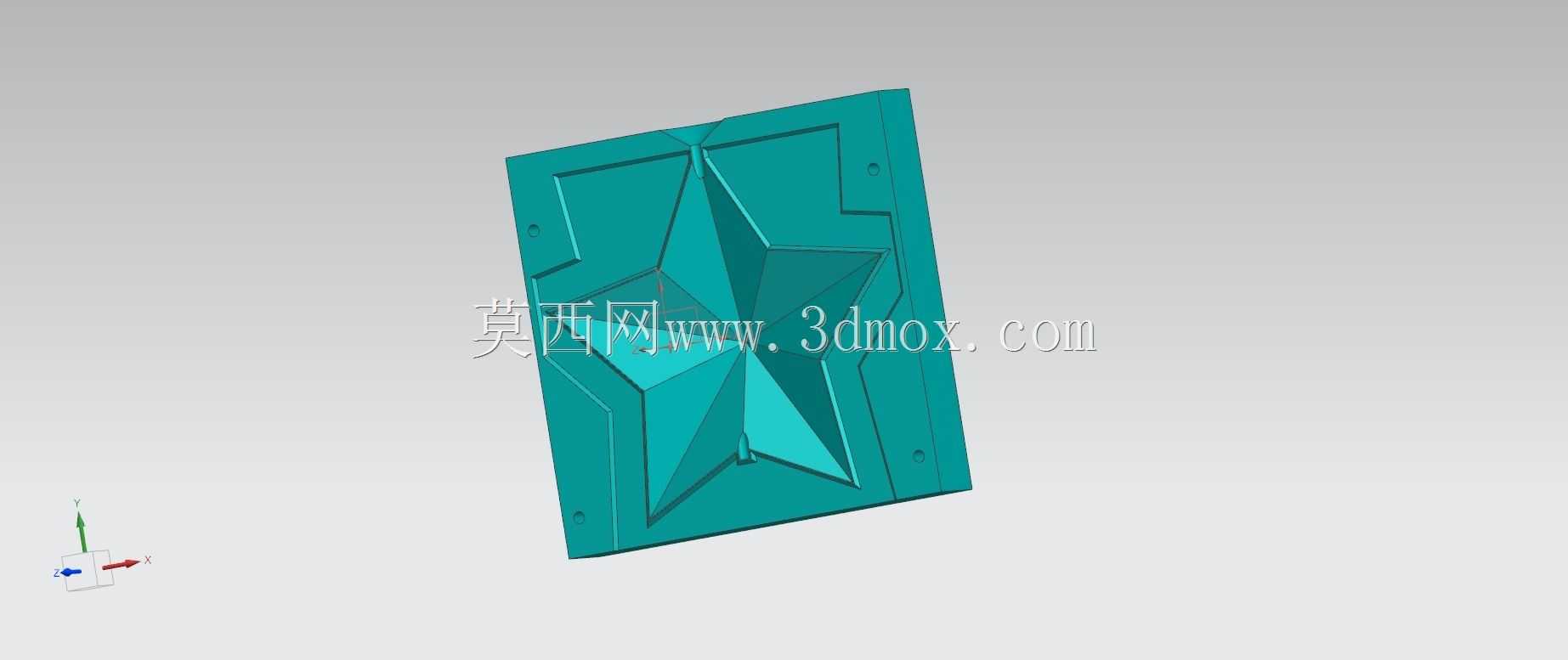

　　模具的型腔部分完全复刻五角星的立体折面造型，每个尖角位置都做了0.3mm的圆角过渡，一方面是避免吹塑过程中尖角位置的料坯拉伸过度出现壁厚过薄甚至吹破的问题，另一方面也能减少模具开合过程中尖角位置的磕碰损伤，延长模具的使用寿命。模架部分采用整体式钢料加工，没有采用拼接式的型腔镶件，因为这类大尺寸吹塑模的合模压力相对注塑模更低，整体式型腔的密封性更好，吹塑过程中不会出现镶件缝隙漏压导致的制品表面凹痕。模具的导向定位设置在模架的四个角位，采用导柱导套配合结构，合模时的定位精度可以控制在0.05mm以内，保证上下模的型腔轮廓完全对齐，不会出现制品错边的问题。

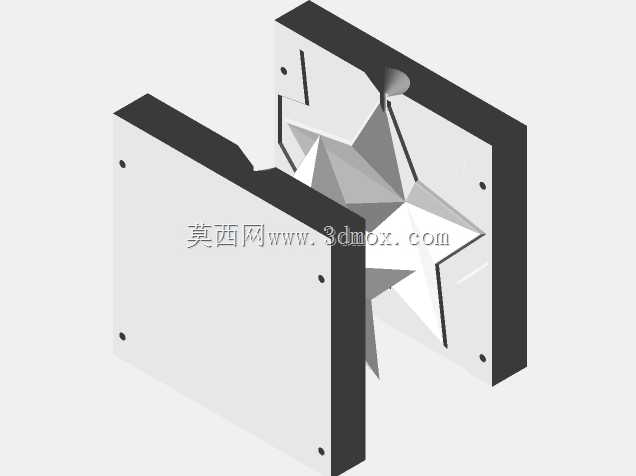

　　在安装边界上，这套模具适配常规的挤出吹塑机安装尺寸，模架的上下安装面都做了标准的T型槽固定位，不需要额外做转接板就可以直接装夹在对应吨位的吹塑设备上，模具的开合行程预留了足够的取件空间，五角星的最大尖角距离分型面的垂直距离经过测算，开模后制品可以顺利从型腔中脱出，不会出现卡模的问题。吹塑的进气口位置设置在五角星的一个非外露尖角位置，成型后进气口的料柄可以直接修剪隐藏在制品的安装位内侧，不会破坏外观面的完整性。

　　冷却水道采用随形布局，沿着五角星的每个折面轮廓均匀排布，保证型腔各个位置的冷却速度一致，避免制品因为冷却不均出现收缩变形，尤其是五角星的五个尖角位置，水道距离型腔表面的距离控制在12mm左右，既保证冷却效率，又不会因为离型腔太近导致型腔壁强度不足。在设计过程中还提前考虑了料坯的拉伸比，五角星每个面的拉伸深度都控制在吹塑级PE、PP材料的允许拉伸范围内，不会出现局部壁厚过薄的问题，成型后的制品壁厚均匀性可以控制在±0.2mm的公差范围内，满足日常使用的强度要求。另外模具的飞边槽设置在分型面外侧3mm位置，宽度8mm，深度1.5mm，合模时挤出的余料会完全进入飞边槽，不会溢到模具外侧，后续清理也更方便。排气结构采用分型面微间隙排气，间隙控制在0.02mm，既可以快速排出型腔内的空气，避免制品出现吹不饱满、表面麻点的问题，又不会让熔融的塑料料坯挤入间隙形成难以清理的飞边。这套结构经过实际生产验证，连续生产过程中的成型周期稳定，制品合格率可以保持在较高水平，适合批量生产大尺寸的星型中空吹塑制品，不管是做装饰类的节庆挂件，还是儿童玩具类的中空星型配件，都能满足外观和强度的使用要求。
