适配iPhone11的实木无源手机扩音结构

　　这款扩音结构针对iPhone11的外放发声位置做了定向声学路径设计，无需外接电源即可实现音量增益，日常放置在桌面使用时，能将手机外放的声音通过锥形腔体的反射聚拢，朝着使用者的方向定向传播，减少声音向四周无意义扩散带来的音量损耗，相比直接平放手机，在同等外放音量下，正前方收听位置的声压级有明显提升，适合在安静的室内环境下播放音频、观看视频时使用，不需要额外连接蓝牙音箱或者插接供电线路，拿起手机即可正常使用，放回结构即可自动获得扩音效果，没有额外的操作步骤。

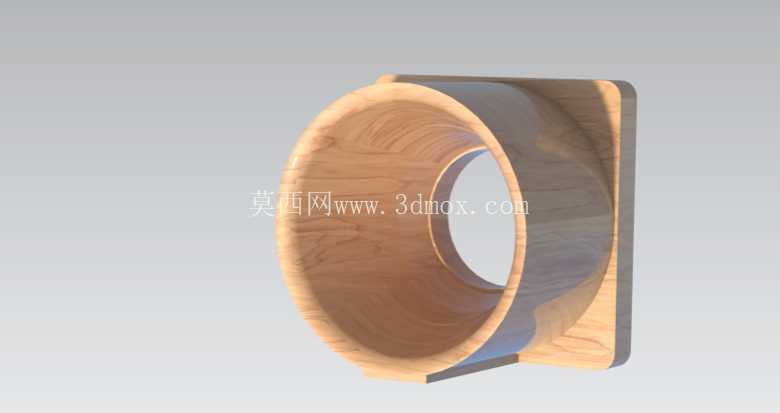

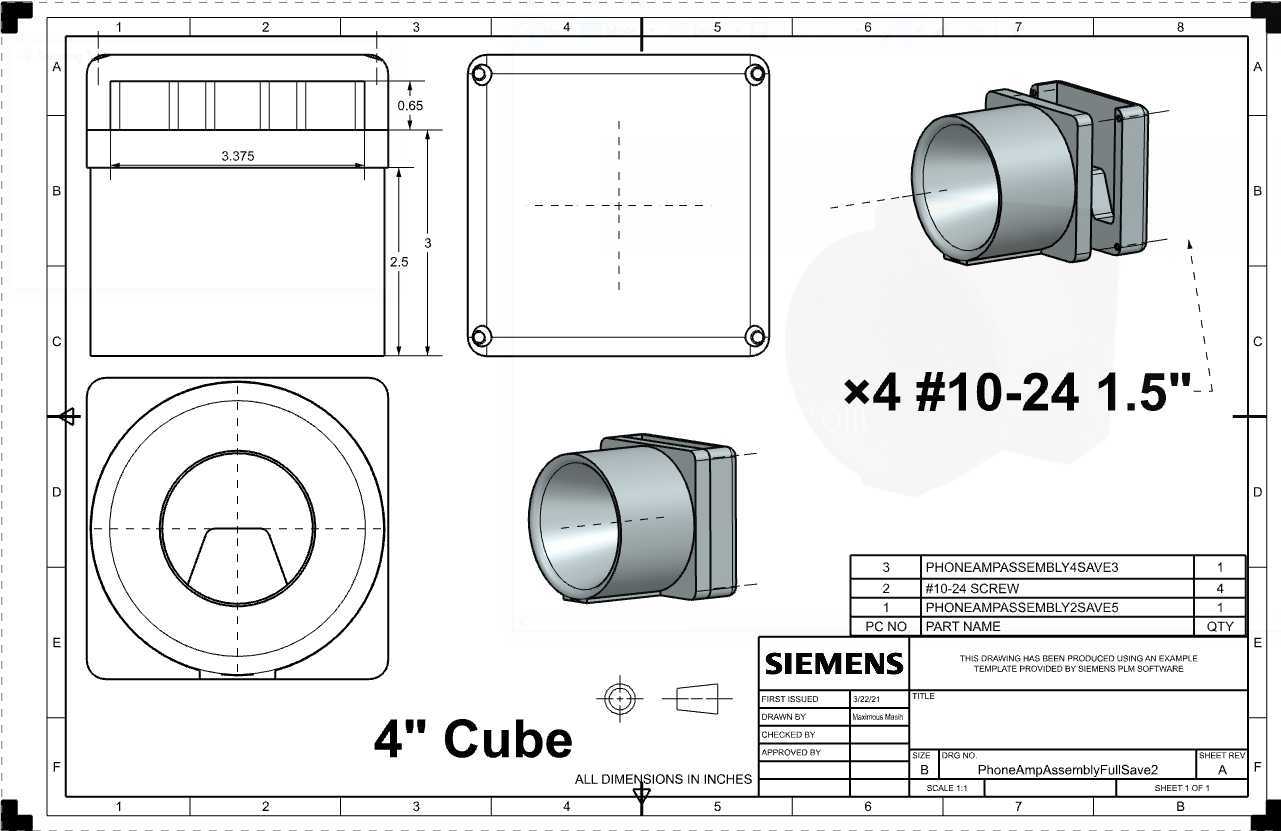

　　整体结构分为后方的手机嵌装基座与前方的扩音腔体两部分，后方基座做了与iPhone11厚度、侧边弧度匹配的嵌槽，嵌槽深度刚好承托手机下半部分，不会遮挡手机屏幕与侧边按键，手机放置后重心落在基座范围内，不会出现前倾倾倒的问题，嵌槽内部对应手机扬声器的开孔位置做了精准的导声入口，确保扬声器发出的声音可以无遮挡地进入扩音腔体，不会因为结构遮挡出现声音发闷、高频损耗的问题。前方的扩音腔体采用平滑过渡的锥形结构，从导声入口位置开始逐步扩大出声口径，内壁做了连续的弧面过渡，没有突兀的折角，避免声音在腔体内部形成乱反射造成的音质浑浊，出声口的轴线与桌面呈小角度仰角，刚好对应人坐姿状态下的耳部高度，声音传播路径更直接。

　　结构整体采用实木材质加工，木材本身的密度与阻尼特性可以减少腔体谐振带来的音染，相比塑料材质的同类扩音结构，声音表现更温润，不会出现尖锐的谐振杂音。设计阶段针对CNC铣削的加工工艺做了工艺适配，所有内壁弧面的曲率都符合三轴CNC铣床的加工行程范围，没有倒扣结构，不需要拆分零件即可一次性完成整体加工，减少后续拼接装配的工序，加工时只需要按照设定的刀具路径走刀，即可完成腔体内部与外部轮廓的成型，后续只需要做表面打磨处理即可使用，不需要额外的表面涂层，保留实木本身的质感。

　　安装使用时不需要额外的固定配件，直接将结构平稳放置在水平桌面即可，底部接触面做了平整处理，放置后不会出现晃动，手机顺着嵌槽放入即可完成定位，不需要额外的夹持结构，拿取手机时直接向上提起即可，没有卡扣或者锁止结构带来的操作阻碍。整体外形尺寸控制在单手可拿取的范围内，不会占用过多桌面空间，基座的方形轮廓可以稳定贴合桌面，前方锥形腔体的长度经过反复验证，既保证足够的扩音路径长度实现音量增益，又不会因为腔体过长导致结构重心前倾，在不放置手机的状态下，结构本身也可以稳定直立放置，不会出现倾倒。

　　声学路径设计上，没有采用传统的直角弯折导声通道，而是顺着声音传播的方向做了平滑的扩径处理，导声入口的尺寸刚好覆盖iPhone11的扬声器开孔范围，不会因为入口过大导致声音散逸，也不会因为入口过小遮挡扬声器出声，腔体内部的截面从入口到出声口按照声学增益的比例逐步扩大，确保声音在腔体内传播时可以逐步扩散聚拢，最终从出声口送出的声音覆盖范围刚好对应桌面前方的常规收听区域，不会出现声音过于集中导致的听音范围狭窄，也不会因为扩散角度过大损失扩音效果。

　　针对日常使用的场景，结构的嵌槽边缘做了小圆角处理，拿取手机时不会刮擦手机的边框漆面，实木本身的质地相对柔软，即使手机与结构发生轻微碰撞，也不会在手机外壳上留下磕碰痕迹。结构的外轮廓所有边角都做了倒钝处理，日常拿取移动时不会划伤手部，整体没有尖锐的棱角，放置在桌面上也不会因为磕碰造成边缘崩缺。加工时的刀具路径选择了顺铣的走刀方式，确保实木加工后的内壁表面光滑，减少刀痕带来的声音散射，后续只需要用细砂纸简单打磨内壁，即可获得足够光滑的声学反射面，不需要额外粘贴吸音材料或者做内壁涂层处理，依靠木材本身的特性即可获得不错的声学表现。
