焊接虎钳菱形防滑钳口加工结构

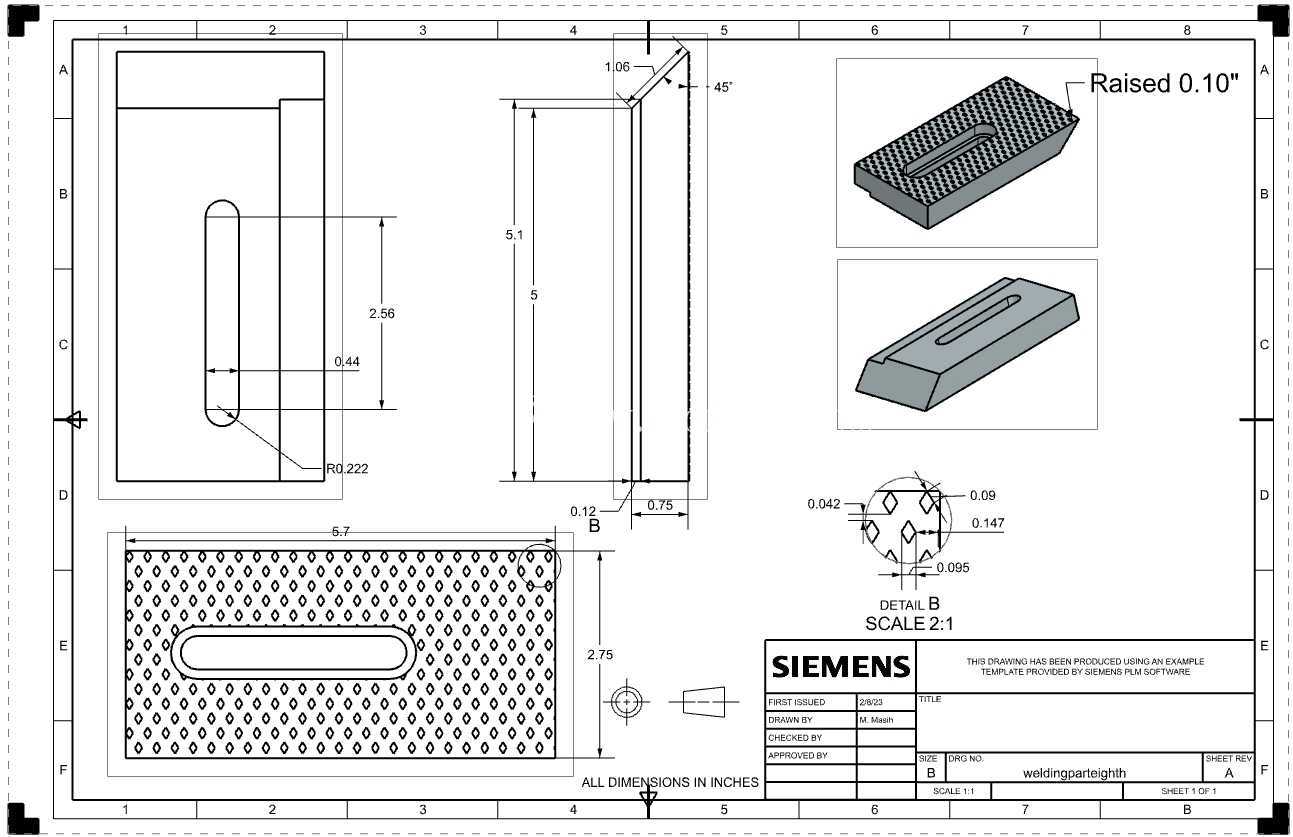

　　在焊接实训车间、小型五金焊接加工工位上，虎钳钳口的损耗一直是一线操作人员需要频繁处理的问题，常规光面钳口夹持焊接工件时，一旦遇到焊渣飞溅、工件表面沾有氧化皮的情况，很容易出现夹持打滑、工件移位的问题，轻则导致焊缝偏移报废，重则可能造成工件弹出的安全隐患，这款针对焊接场景优化的虎钳钳口，就是为解决这类实际加工痛点设计的。从结构上看，钳口主体采用整块钢材加工而成，整体为矩形块状结构，安装面保持平整，能够直接贴合虎钳原有的固定钳身与活动钳身安装位，不需要额外改动原有虎钳的结构，替换时只需要拆卸原有钳口的固定螺丝，即可完成安装，适配常规台虎钳的安装孔位间距，安装边界完全匹配通用6寸台虎钳的钳口安装尺寸，不会出现超出钳身宽度、干涉虎钳开合行程的问题。

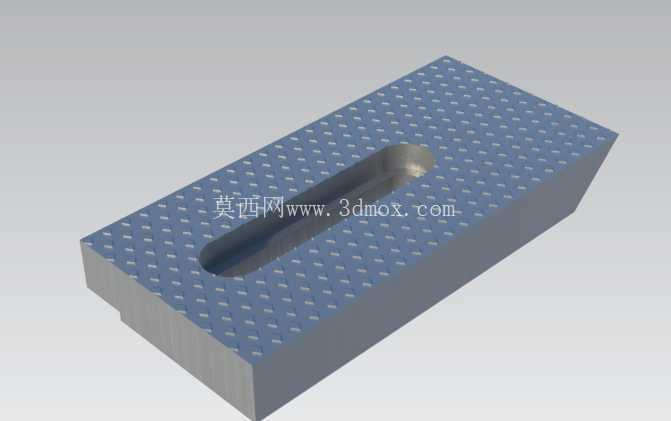

　　钳口的工作面上加工有规则排布的菱形凸台阵列，这类菱形纹理的设计并非单纯为了防滑，凸台之间的凹槽尺寸经过匹配验证，0.125英寸规格的立铣刀可以刚好在凸台间隙中走刀加工，加工过程中不会出现铣刀蹭到凸台侧壁、导致纹理变形的问题，加工完成后的菱形凸台边缘保持锐利，能够嵌入焊接工件表面的氧化皮、焊渣缝隙中，即使工件表面存在不平整的焊疤，也能通过多点咬合实现稳定夹持，避免焊接过程中工件受焊接收缩应力影响发生移位。

　　钳口工作面中间位置加工有一条长条形通槽，这条槽的作用主要有两个，一是在夹持带有小凸台、焊缝余高的工件时，能够给凸起部位提供避让空间，避免因为工件表面凸起导致钳口无法完全贴合、夹持力集中在小点上造成工件压伤或者夹持不稳；二是在焊接过程中，飞溅的焊渣可以顺着槽体掉落，不会堆积在钳口工作面上导致钳口闭合不严。从实际使用场景来看，这款钳口不仅适用于焊接工位的工件夹持，在普通钳工划线、小型零件铣削定位时也能使用，菱形纹理的咬合力比普通网纹钳口更均匀，不会在软质金属工件表面留下过深的压痕，同时钢材本体的硬度经过常规调质处理，能够承受焊接过程中的飞溅高温，不会因为短时受热出现变形，钳口的整体厚度经过优化，安装后不会缩小虎钳的最大开口行程，保证原有虎钳的夹持范围不受影响。

　　设计过程中没有采用复杂的拼接结构，整块钢料加工的方式能够避免焊接结构钳口容易出现的焊缝开裂问题，长期承受夹持力时不会出现结构松动，菱形凸台的高度控制在1.5mm左右，既保证足够的咬合深度，又不会因为凸台过高导致容易崩损，即使长期使用后凸台出现磨损，也可以直接通过平面铣削重新加工菱形纹理，不需要整体更换钳口，降低了工装的使用成本。在夹持不同类型工件时，菱形阵列的接触面可以保证无论工件是方形、圆形还是不规则形状，都有至少3个以上的凸台接触点与工件表面贴合，夹持力分布更均匀，不会出现普通平钳口夹持圆件时容易打转的问题，中间的长槽还可以作为小型零件的定位槽使用，需要钻削小孔的零件可以卡在槽内实现快速定位，不需要额外加装定位块。
