阀门阀块用双端铰接连接杠杆结构件

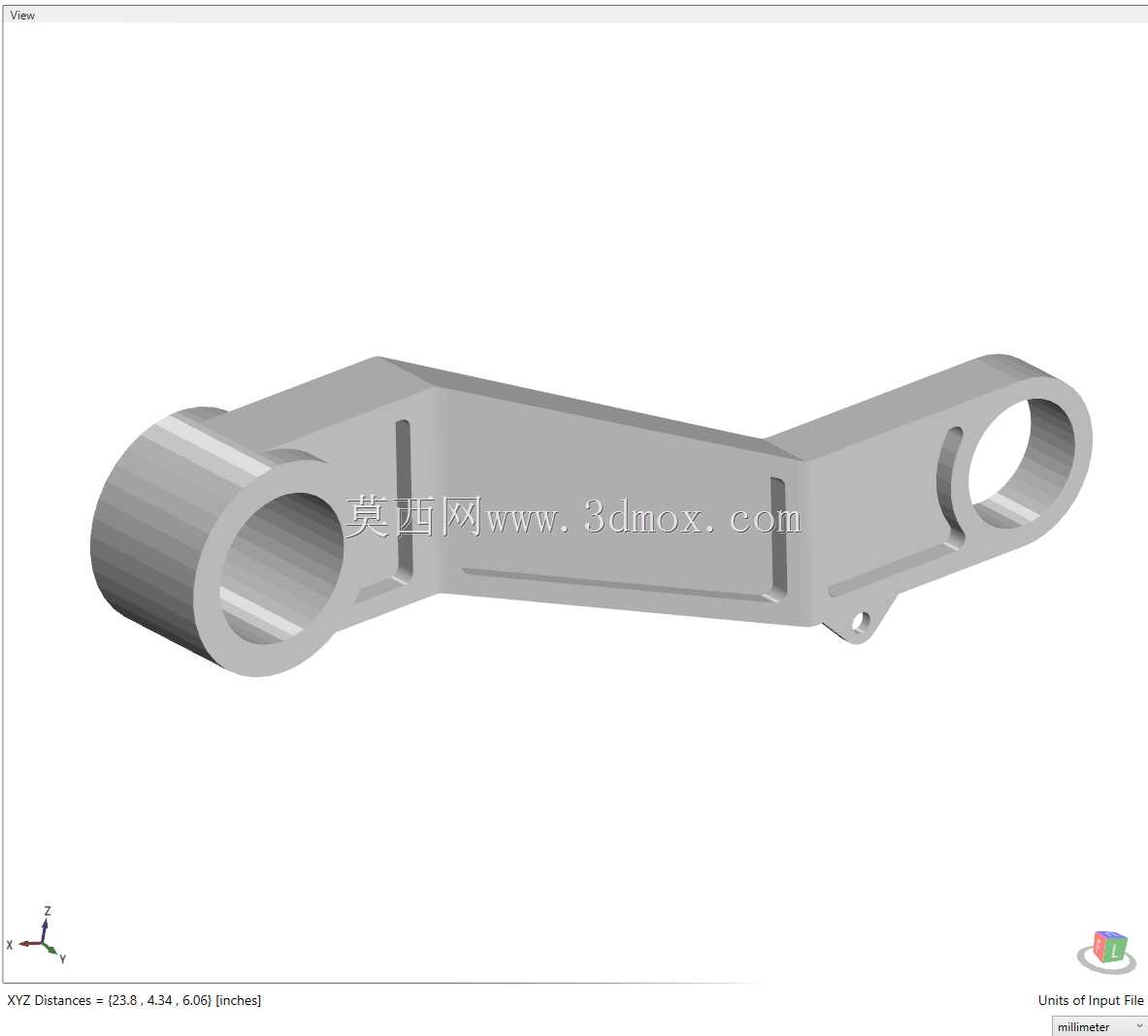

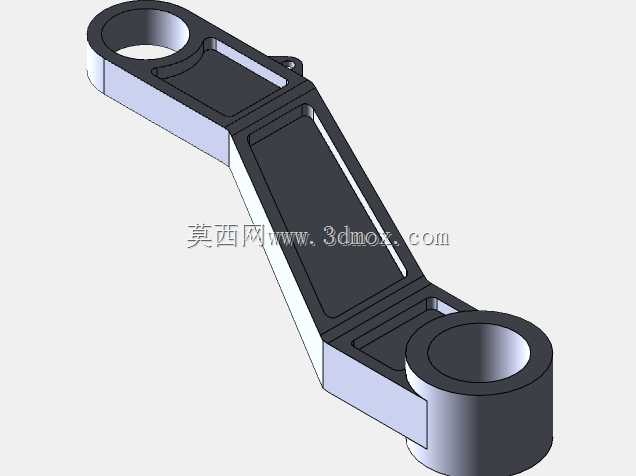

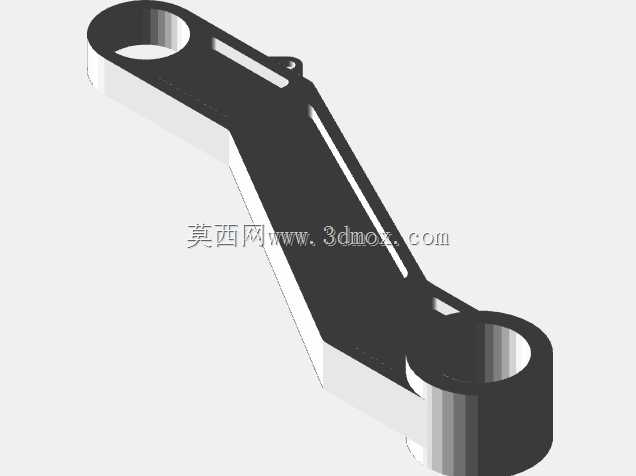

　　该结构件属于阀门阀块组件内的传动连接类零件，主要应用在工业流体控制管路的阀组执行端，承担阀瓣启闭动作的力传递与行程转换功能，在气动、液动控制的工业阀组中，这类零件是连接执行器输出端与阀芯动作端的核心受力部件，直接决定阀组启闭动作的同步性与传动效率。从实际工况适配角度看，这类零件需要长期承受交变的推拉载荷，同时要适配阀组内部紧凑的安装空间，因此在结构设计上采用了一体化铣削成型的长臂式结构，两端设置同轴度要求较高的铰接孔位，一端用于对接执行器的输出摆轴，另一端用于连接阀芯的联动拨杆，长臂段的截面采用变厚度设计，在靠近铰接受力端的位置做了局部加厚处理，避免长期交变载荷下出现应力集中断裂的问题，长臂中段开设的减重槽并非单纯为了降低重量，而是在保证整体抗弯截面模量满足载荷要求的前提下，减少零件加工过程中的材料去除量，同时降低零件自身的转动惯量，让阀组启闭动作的响应速度更快，减少执行器的输出负载损耗。

　　零件上附带的小型定位凸台与安装小孔，是用于装配阀组动作的位置反馈触发片，在阀组启闭到极限位置时，触发片会触碰阀组内置的行程开关，实现启闭位置的电信号反馈，这一结构集成设计省去了额外安装反馈组件的支架，进一步压缩了阀组整体的装配空间。从安装边界来看，两端铰接孔的中心距是核心装配尺寸，直接决定执行器输出行程与阀芯开度的对应比例，设计时需要严格匹配执行器的摆角范围与阀芯的额定行程，孔位的内径公差需要适配对应的铰接销轴，配合间隙控制在合理范围内，既要保证铰接转动的灵活性，避免卡滞导致阀组启闭不到位，又要控制间隙量避免传动过程中出现空程，影响阀组开度的控制精度。

　　零件长臂的外侧轮廓做了圆弧过渡处理，避免装配过程中与阀块内部的其他流道结构、密封组件发生干涉，同时也减少零件在阀组内部动作时的气流扰动，降低高速启闭动作下的气流啸叫问题。在材料选型适配层面，这类零件通常采用铝合金或不锈钢材质加工，铝合金材质适配低压、常温的流体控制工况，自重轻传动响应快，不锈钢材质则适配高压、腐蚀性流体的工况，具备更好的结构强度与抗腐蚀能力，零件表面不需要做额外的装饰处理，加工后的表面粗糙度满足装配要求即可，铰接孔位的内表面需要做精加工处理，降低铰接转动时的磨损量，延长零件的整体使用寿命。

　　从结构受力的仿真验证角度，设计阶段需要重点校核长臂段在最大推拉载荷下的挠度变形量，变形量过大会导致阀组启闭行程出现偏差，无法达到额定的通流能力，同时要校核两端铰接孔位的接触应力，避免长期载荷下出现孔位失圆导致的传动间隙变大问题。这类零件虽然结构看似简单，但在阀组的整体动作可靠性中占据非常重要的位置，任何一处结构尺寸的偏差都可能导致阀组出现启闭卡滞、行程不足、反馈信号错误等问题，因此在建模过程中需要严格把控各特征的尺寸公差与形位公差，尤其是两端铰接孔的平行度要求，直接影响铰接装配后的转动顺畅度，平行度超差会导致装配后销轴出现别劲问题，大幅提升动作阻力，甚至导致执行器过载损坏。
